硬件问题

  • Hardware problems
  • DOS启动盘制作方法

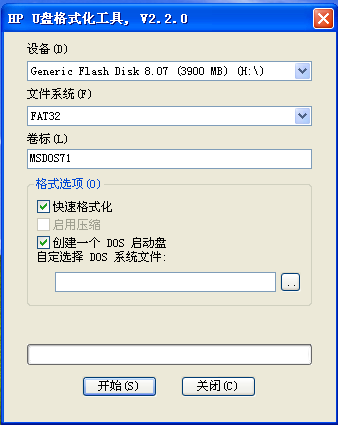

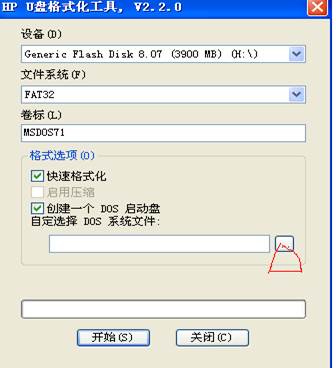

    1. 解压缩后,双击HP优盘格式化工具HPUSBFW 2.20.exe,勾选如下图所示。




     2.       点击红色三角添加DOS启动文件

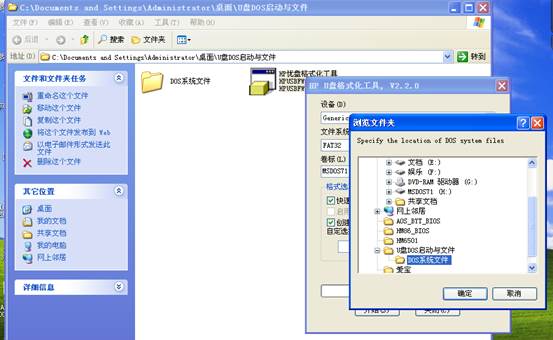

    3.       选择DOS系统文件,如下图所示,点击确定

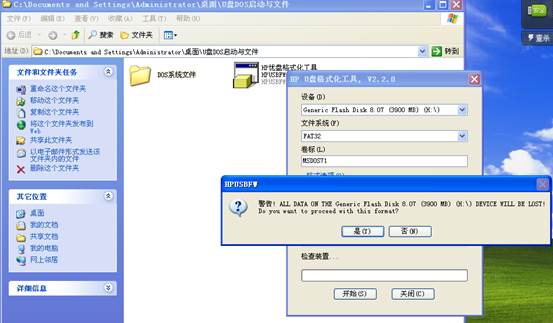

    4.点击开始,会弹出下图所示对话框,点击是,开始制作DOS启动盘

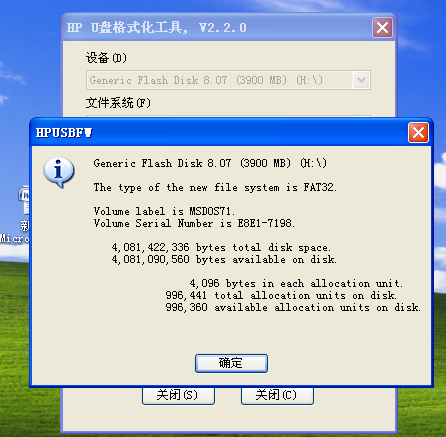

    5.点击DOS启动盘制作完成。

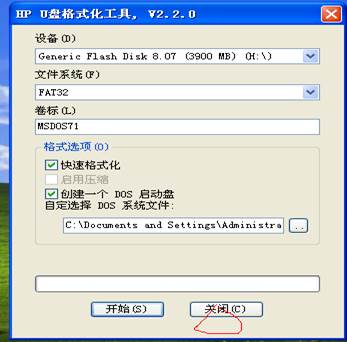

    6.出现刚开始的界面点击关闭,即可。



  • H81来电自启设置方法

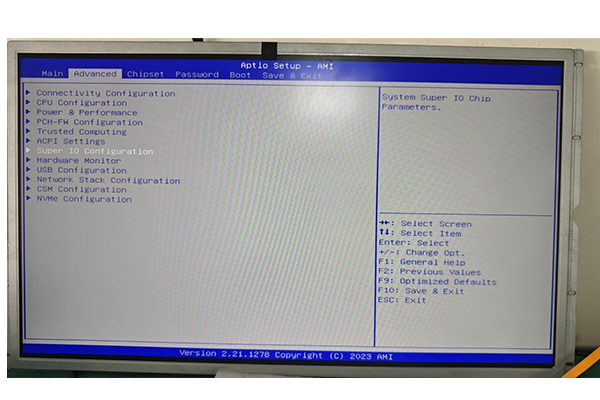

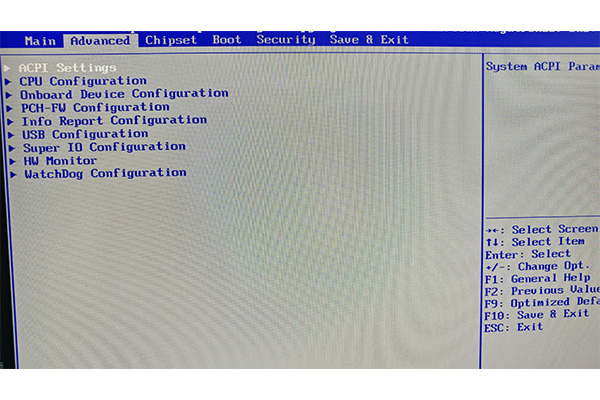

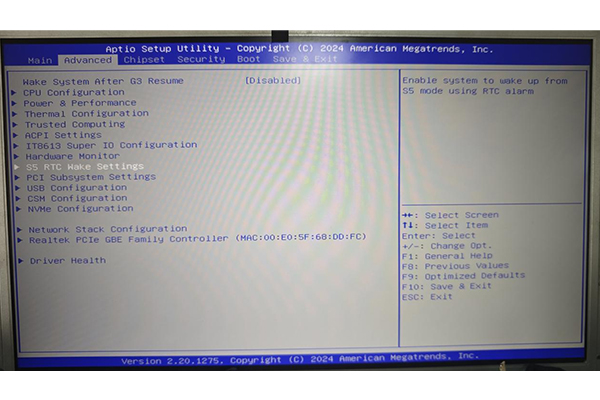

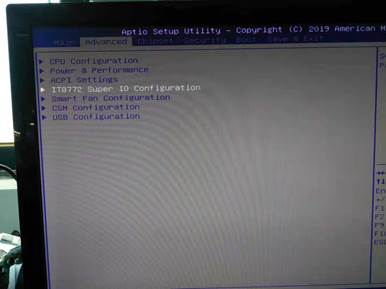

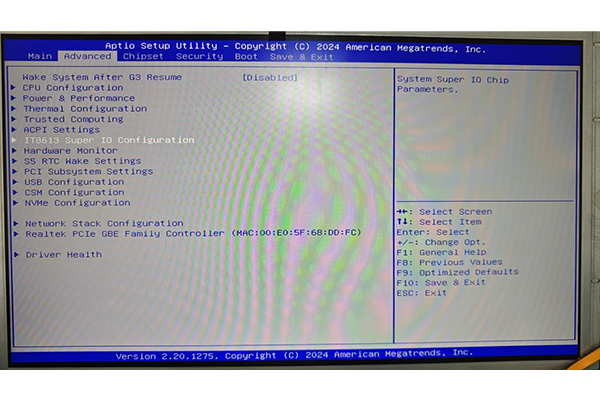

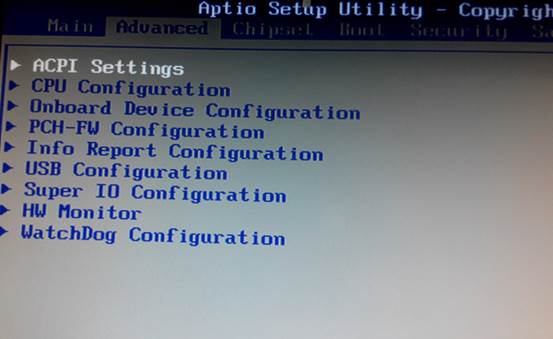

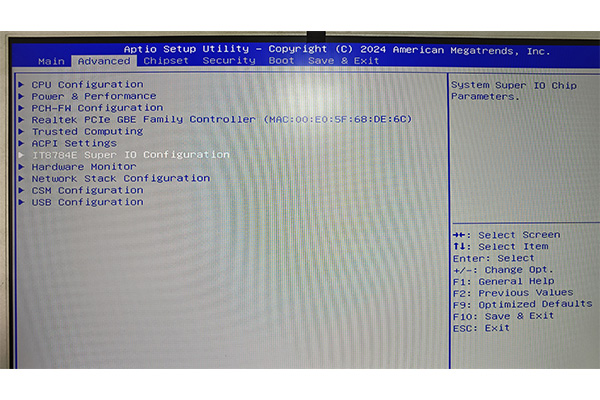

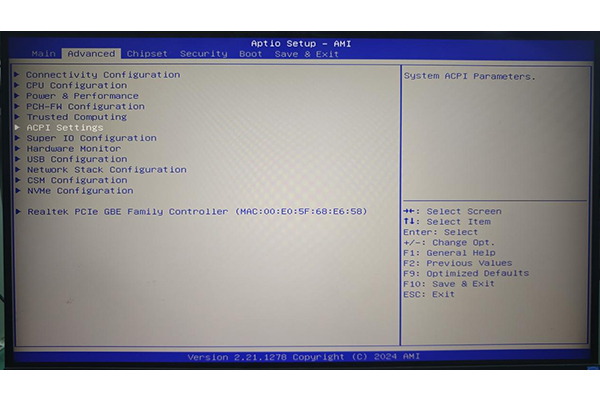

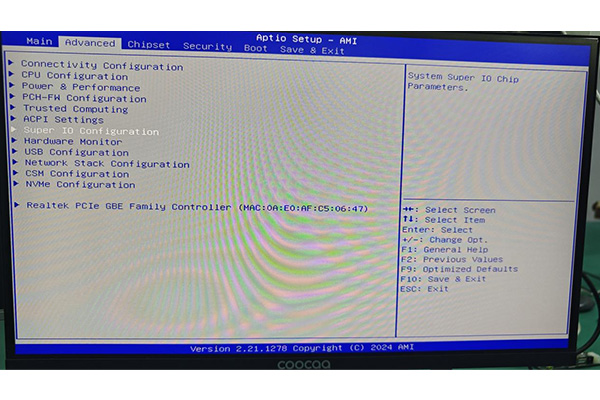

    1. 开机按Del键进入BIOS,选择Advanced,如下图所示:

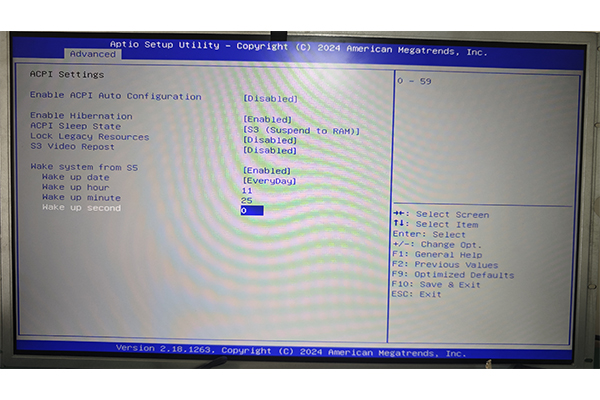

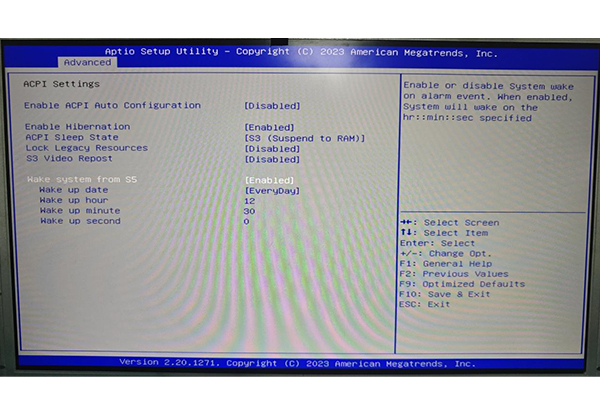

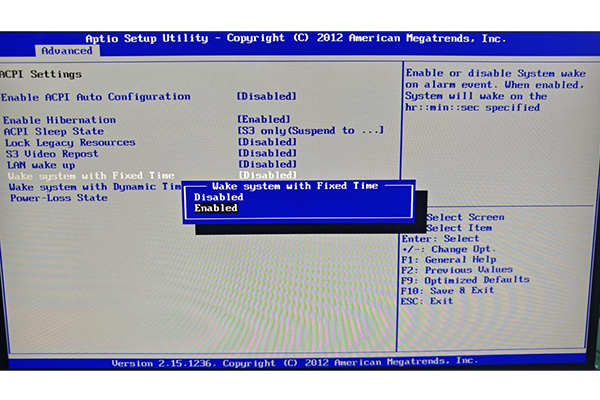

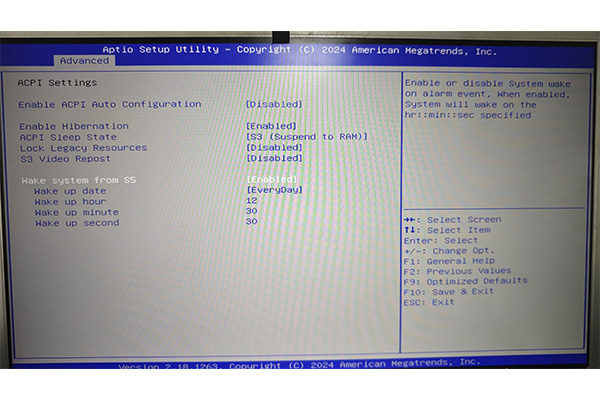

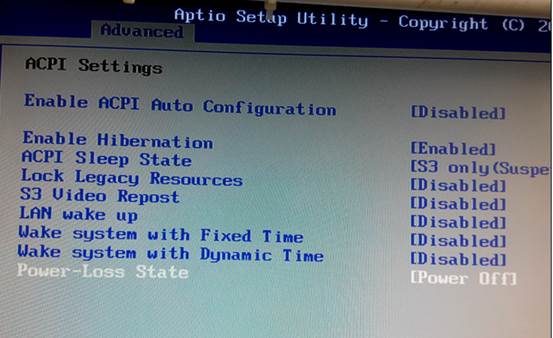

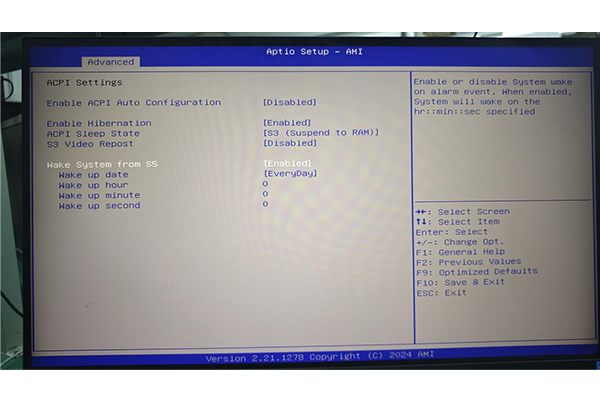

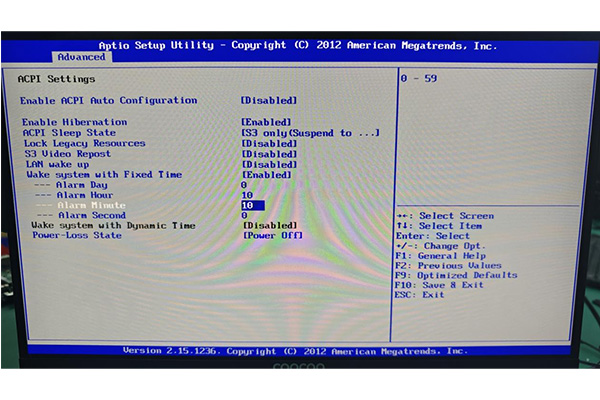

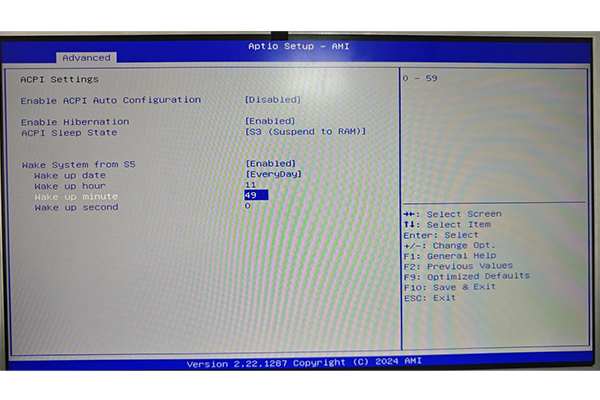

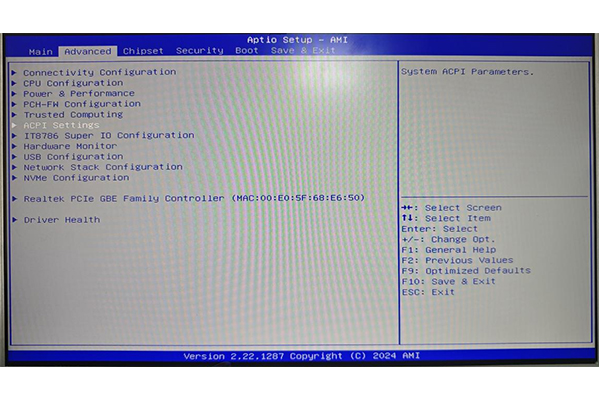

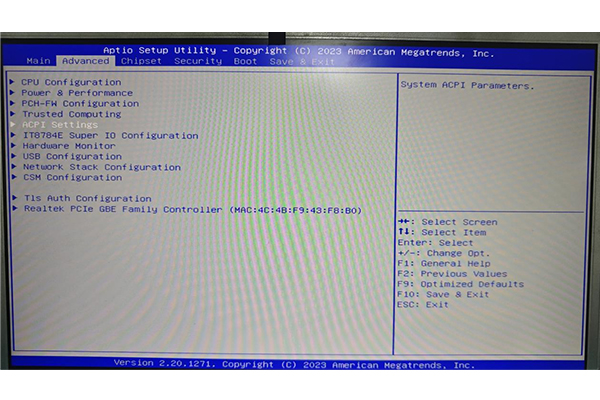

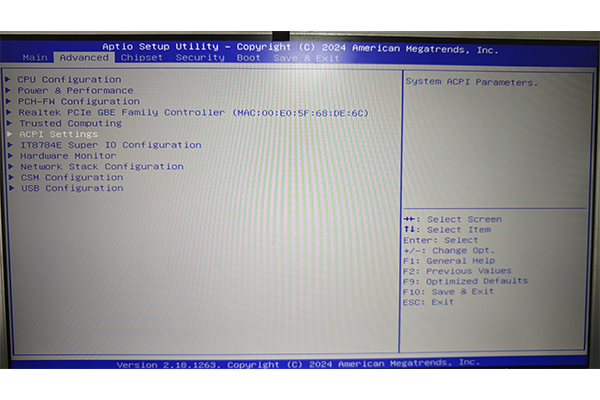

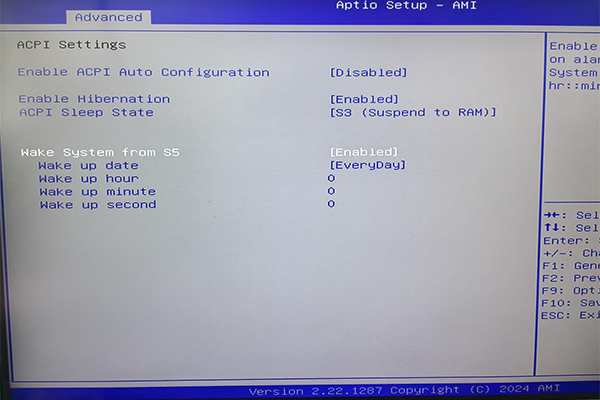

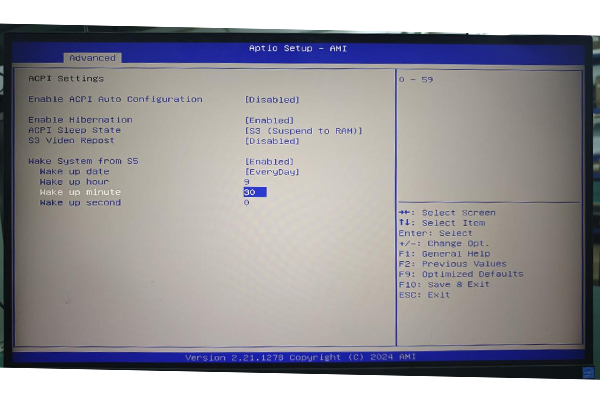

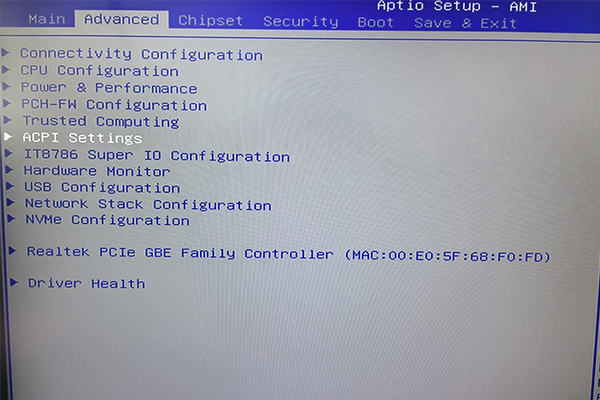

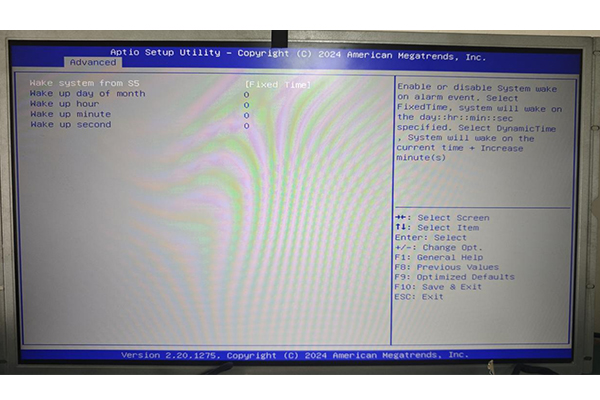

    2.选择ACPI Settings回车,进入下图:

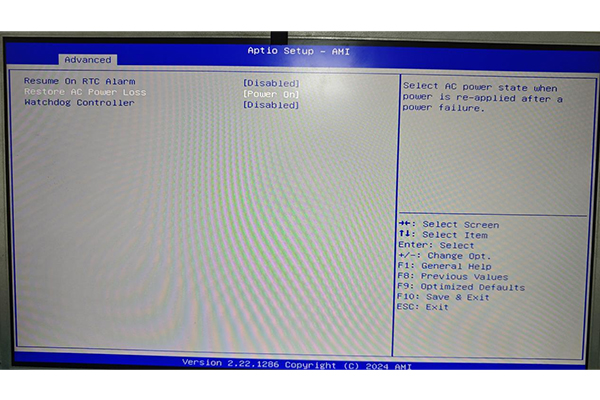

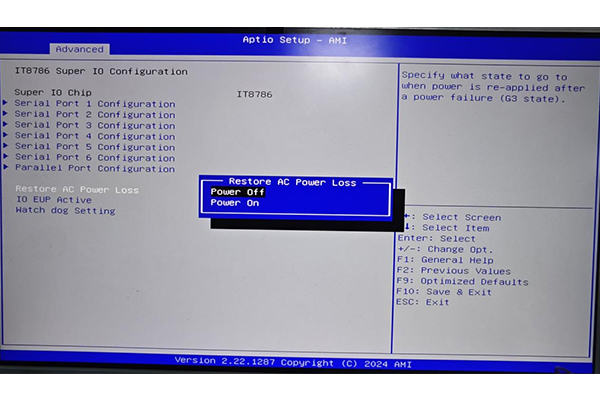

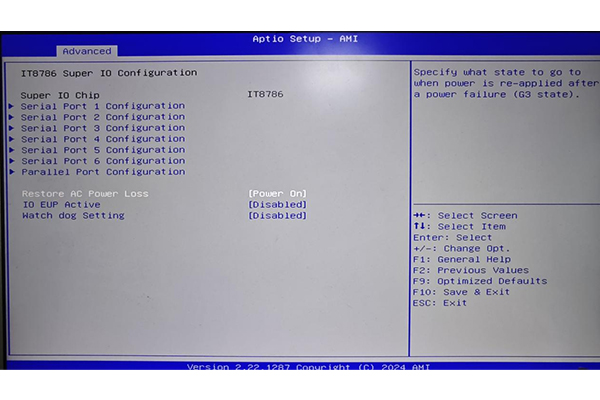

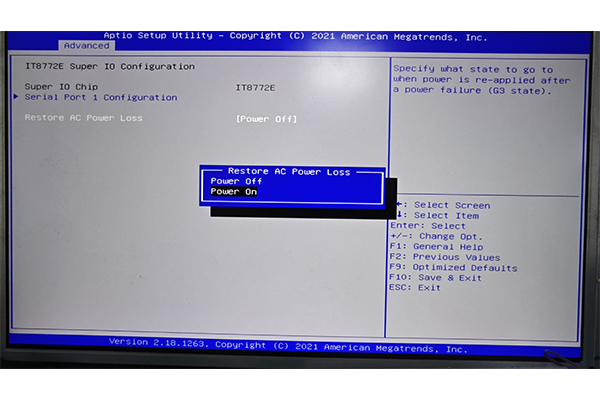

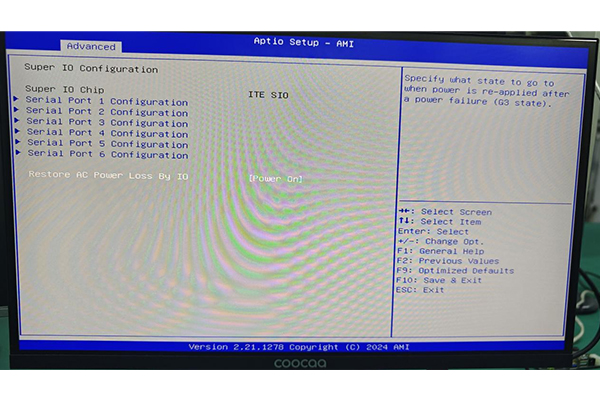

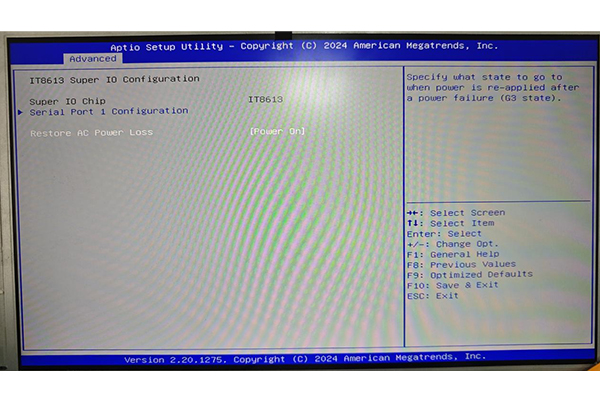

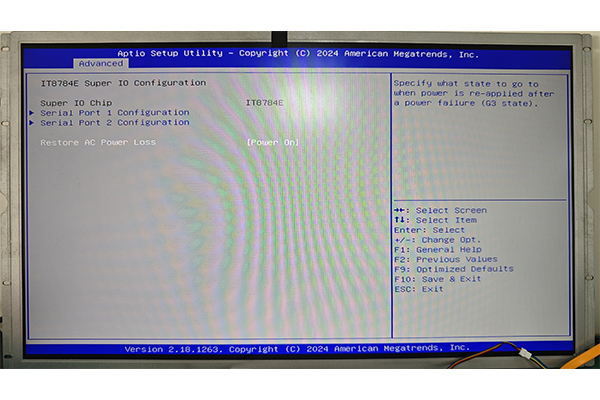

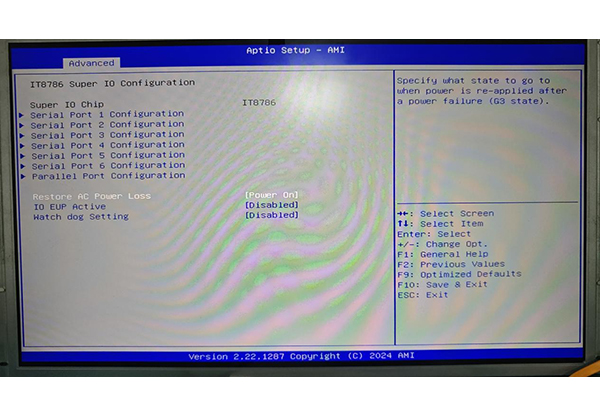

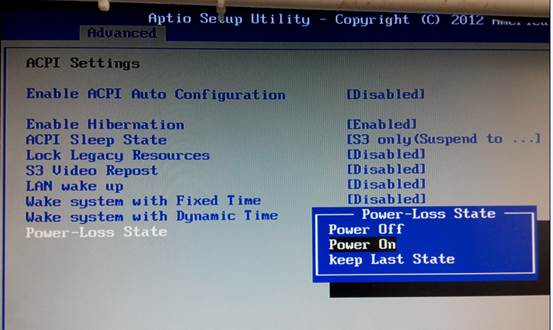

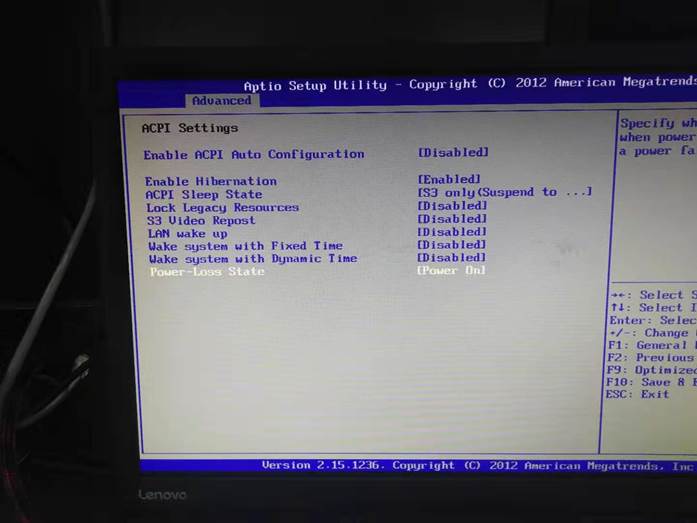

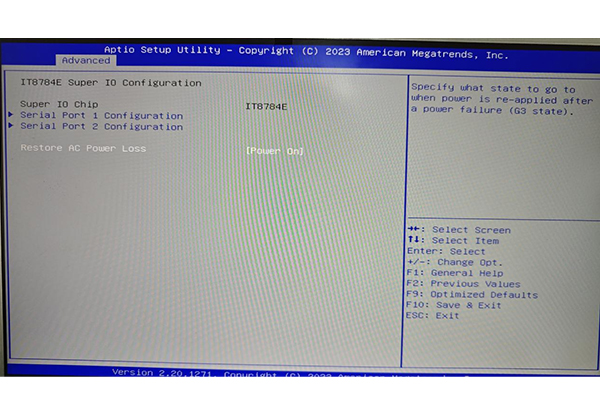

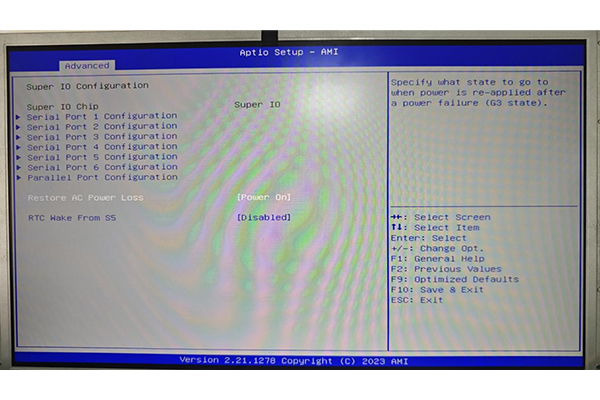

    3.选择Power-Loss State回车再选择Power On回车,如下图:

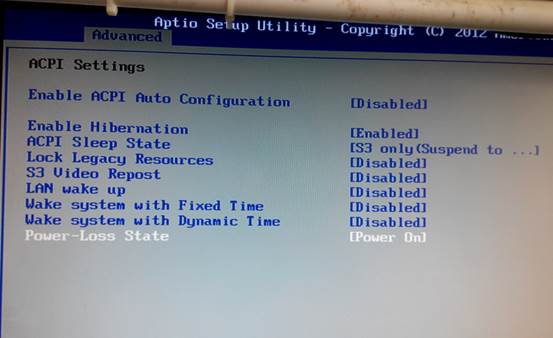

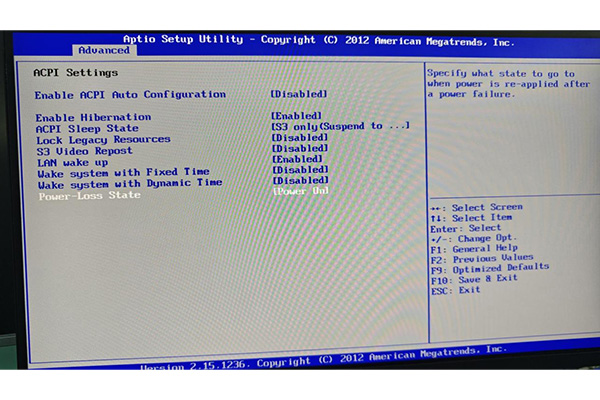

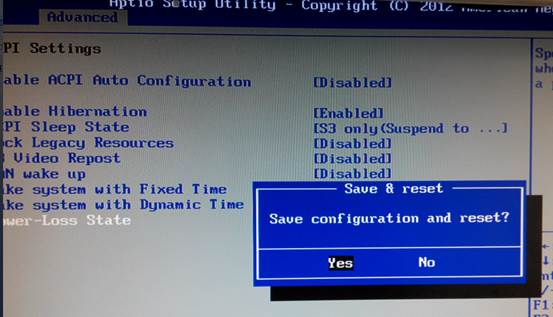

    4.出现下图所示画面设置完成。




    5.F10保存设置退出即可。






    断电后,再重新插上电源即可自动开机。


  • H81刷BIOS方法

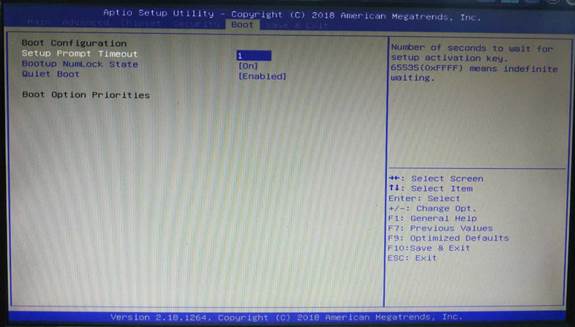

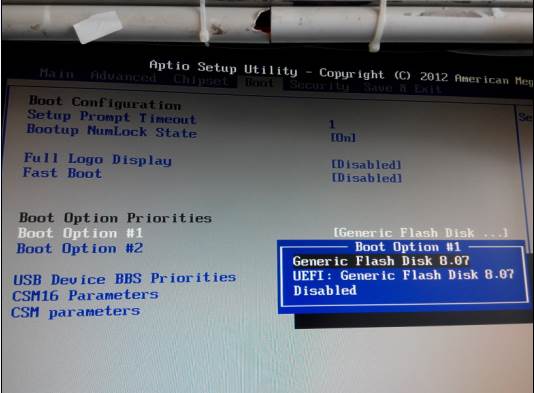

    1.       解压缩后,将H81文件夹拷贝到刚做好的DOS启动盘中,将启动盘插上电脑开机,按键盘del进入BIOS,选择boot,再选择Boot option #1回车,选择U盘回车,如下图所示:






    2.       F10键,保存退出。

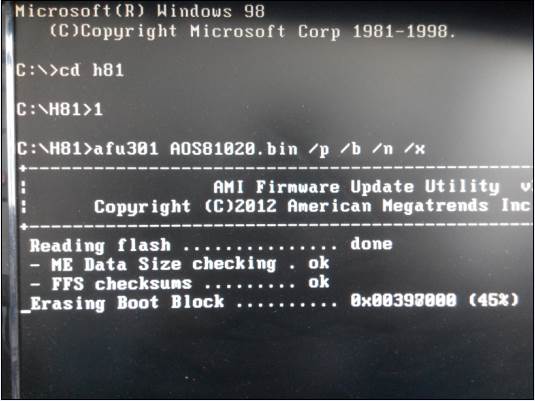

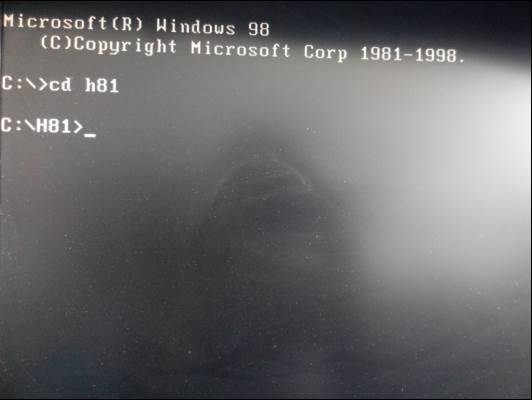

    3.       进入DOS后,输入命令:cd h81回车,如下图所示:

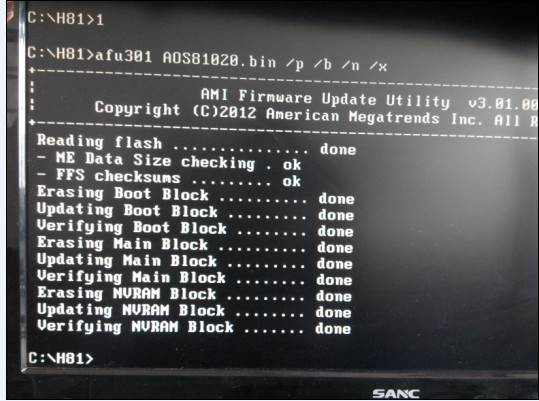

    4.       输入1回车,即可刷BIOS,如下图:









    5.刷完BIOS后,关机重启电脑即可。


  • OPS主板一键还原 和 Ctrl +F3备份操作步骤SOP(1)

    OPS主板一键还原 Ctrl +F3备份操作步骤SOP



    (1)    安装大白菜软件(详见附件安装包下载链接)且制作大白菜启动U


    (2)    开机快捷启动选择大白菜启动U

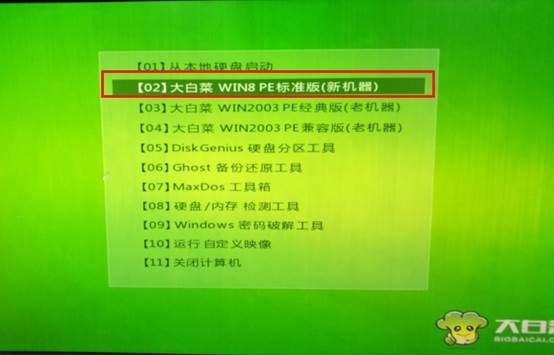

    (3)    进入U盘后选择Win8 PE,如图1

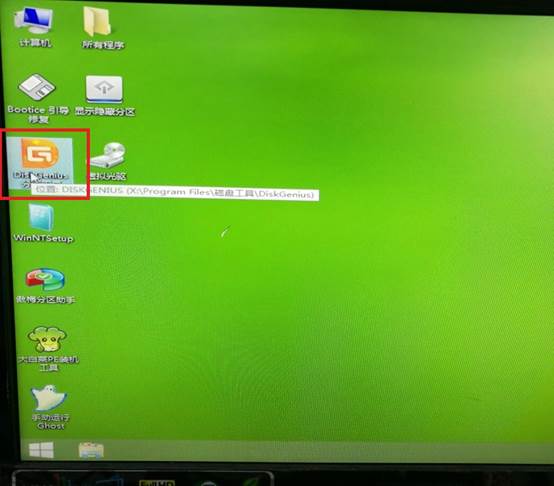

    (4)    进入PE后打开DISKGENIUS软件,如图2

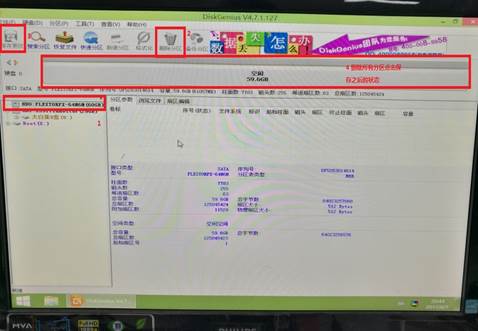

    (5)    使用DISKGENIUS软件删除磁盘所有分区并点击保存更改,如图3

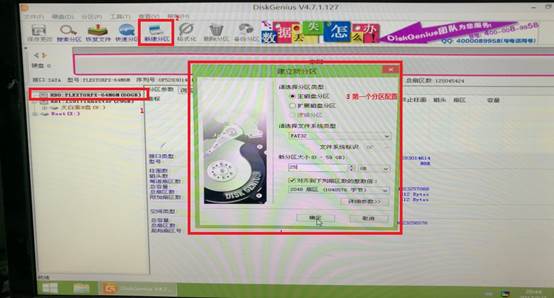

    (6)    使用DISKGENIUS软件新建分区1 格式FAT32,容量32G以内,如图4

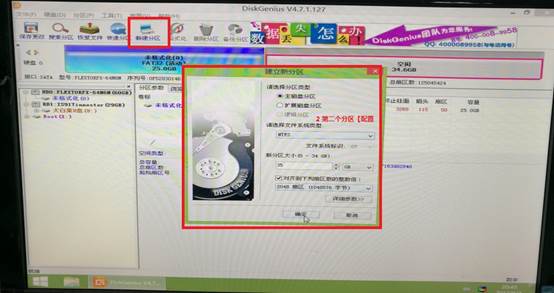

    (7)    使用DISKGENIUS软件新建分区2 格式NTFS,容量任意,如图5

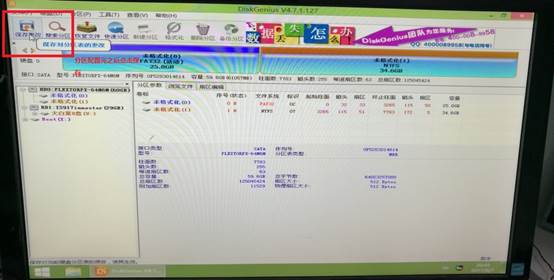

    (8)    分区12设置完成之后,特别注意点击保存更改,如图6

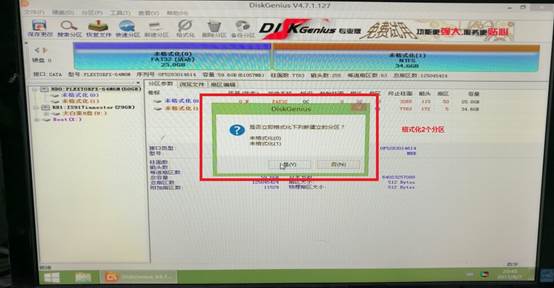

    (9)    点击保存更改之后格式化分区12,如图7

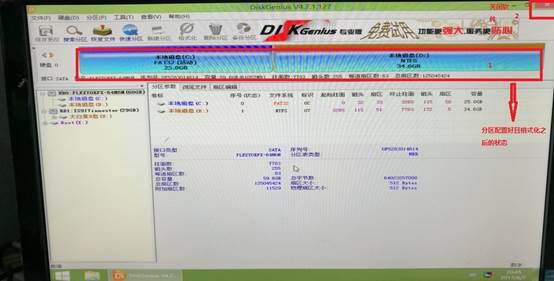

    (10)    分区成功之后最终的显示效果如图:8,并关闭DISKGENIUS软件

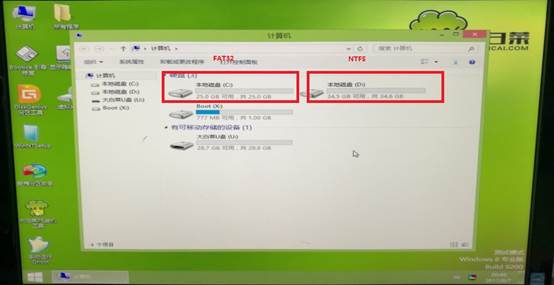

    (11)    重启大白菜Win8 PE,并再次进入Win8 PE中,点击计算机查看分区状态,如图9(可点击分区属性查看分区格式是否正确)

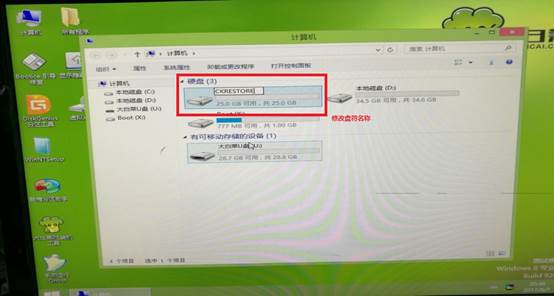

    (12)    点击计算机并修改分区1的盘符名称,如图10

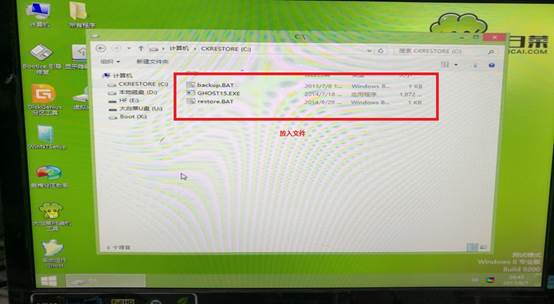

    (13)    复制备份还原软件与批处理到分区1中,如图11

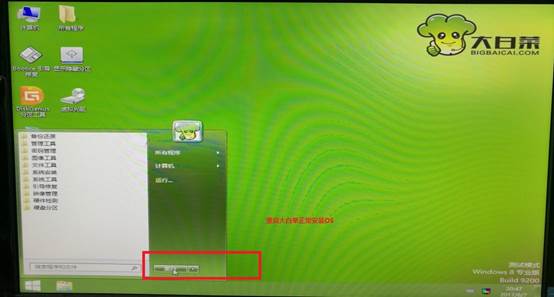

    (14)    重启大白菜Win8 PE,如图12,正常安装Win7, 32bit OS(光驱或者U盘安装都可以)

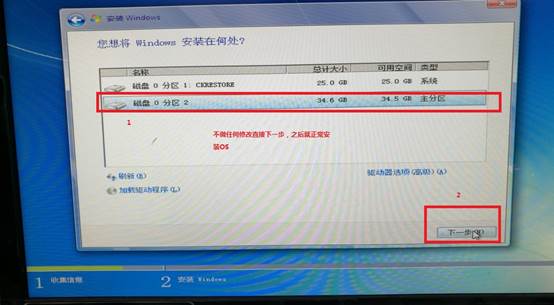

    (15)    正常安装系统到磁盘分区那里不做任何操作直接点击下一步直到安装OS成功进入OS,如图:13

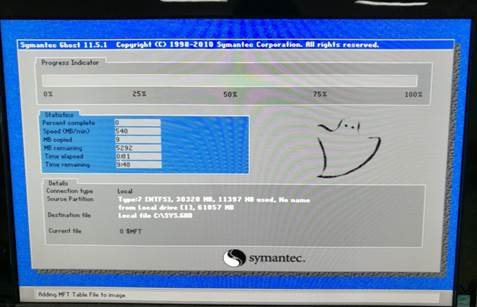

    (16)    重启OS按热键Ctrl+F3直到出现自动备份系统界面出现(备份系统操作),如图:14     image015.jpg

    (17)    备份系统成功之后自动重启进入OS

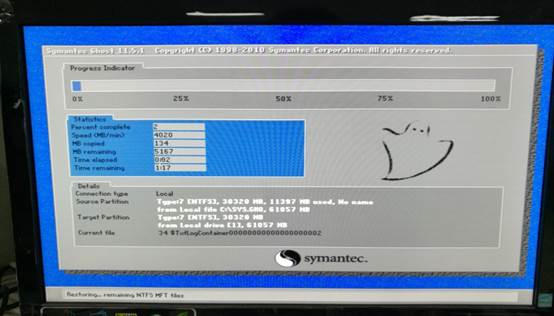

    (18)    重启OS按主板GPIO Button 直到出现自动还原系统界面出现(还原系统操作),如图:15


    (19)    还原系统成功之后自动重启进入OS



            备注:(1)备份还原系统建议:Win7 Ultimate 32bit OS

                 2)如果备份/还原过程中出现报错提示,建议执行多次备份/还原操作,一般还原过程中容易出错(备份镜像导致的问题);

                 3OPS主板测试该功能,BISO的考察点1Ctrl+F3(备份) Ctrl+F4(还原)有效

                                          BISO的考察点2:按GPIO Button自动出现还原系统界面有效,至于备份/还原是否成功BIOS无法控制!

          难点(1):分区完成之后和安装完OS之后,磁盘管理器中始终不允许出现100M文件大小的,保留分区;




  • 制作U盘启动教程步骤

    工作前准备:①一个8G左右的usb2.0 U  ②另准备一台能正常工作的电脑

    U启动软件下载链接:https://pan.baidu.com/s/1YFUixxeeKzsTsB9fBPumbg    提取码:lpbl

    或者找我们销售直接QQ或邮件文件传送!(该软件为绿色软件,直接执行就行,不用安装)



    U盘插在正常工作的电脑上,并将所要安装的系统iso文件拷贝硬盘里,记住文件路径!

    制作前记得关闭杀毒软件和360等软件,以免拒绝工作!

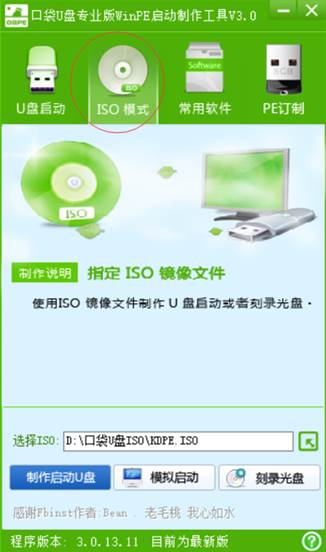

    第一步   选择软件最上面主菜单 ISO模式

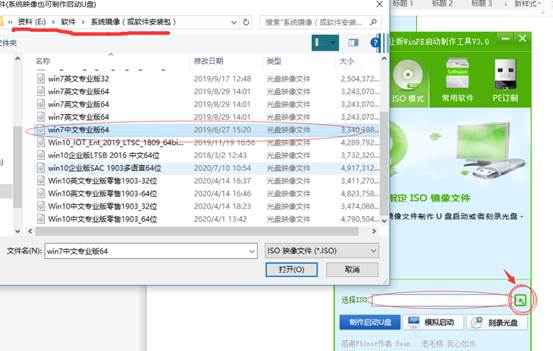

    第二步    点击下图箭头按钮 并选择所拷贝进来的系统ISO文件 点击打开

    (教程中以Win7中文专业版为例)

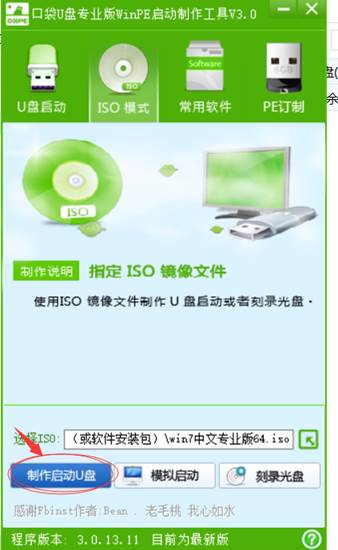

    第三步   点击 制作启动U   进入制作界面

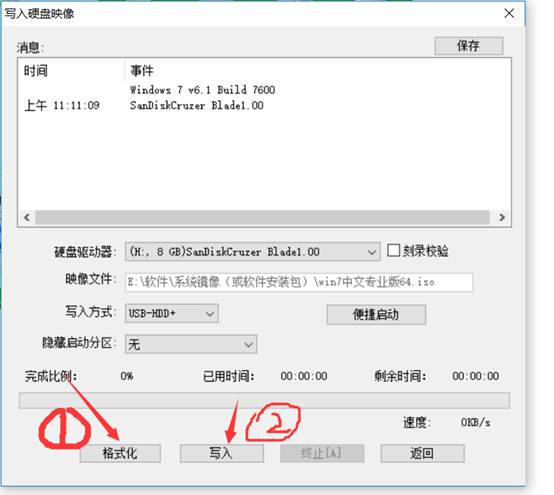

    第四步    一定要先点击  格式化    再点击  写入     开始




    第五步    静等制作成功,即可享受跟光盘一样的安装方式,                         (安装时候记得设置BIOS第一启动项为USB


  • bios设置指引

    H110AG    BIOS设置指引

    开机按住键盘DEL 键进入BIOS 界面,

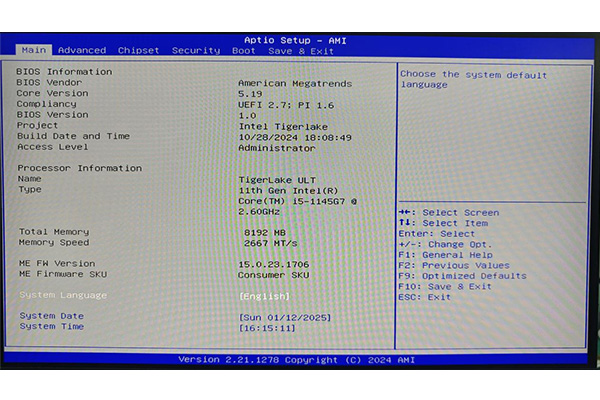

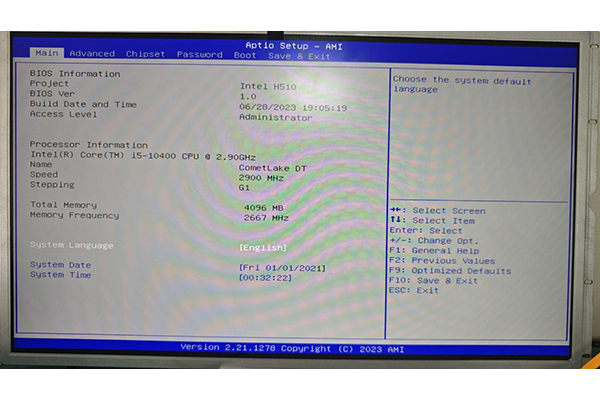

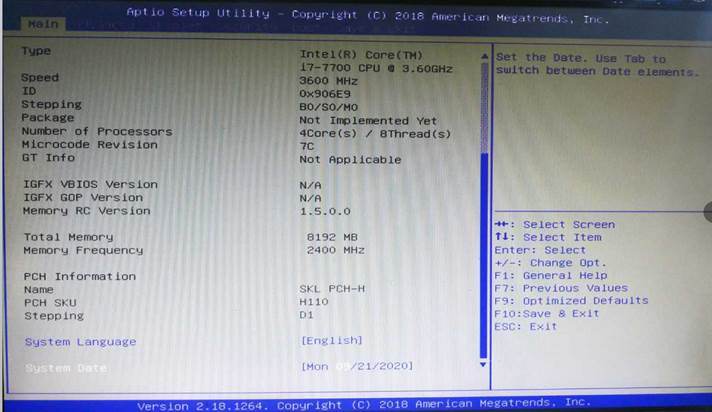

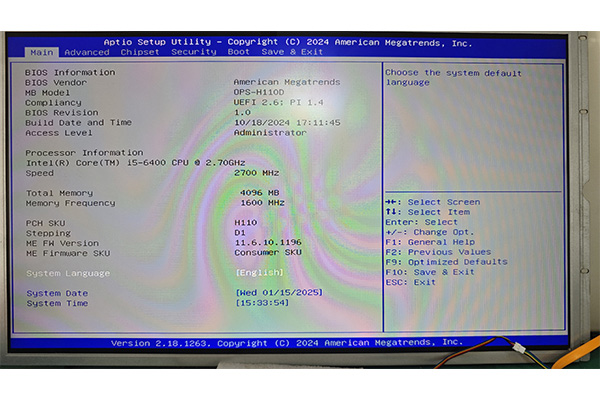

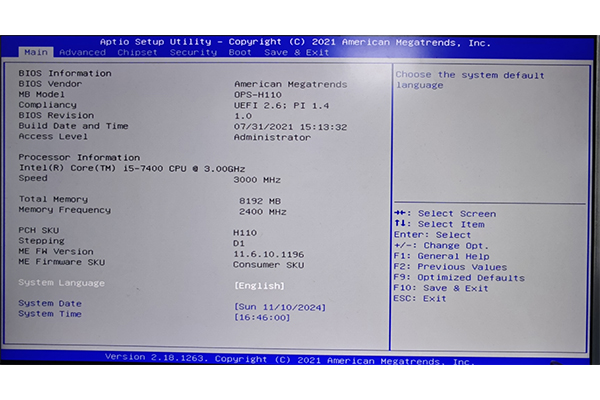

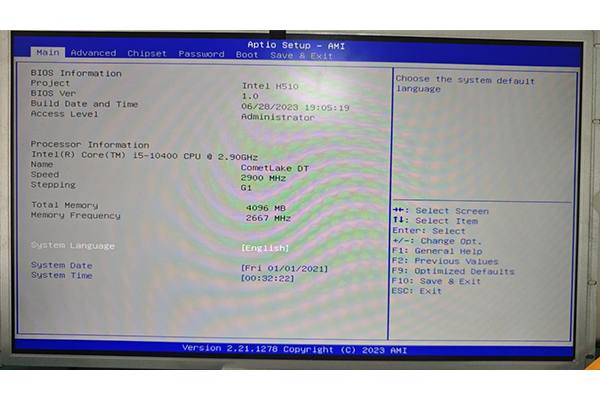

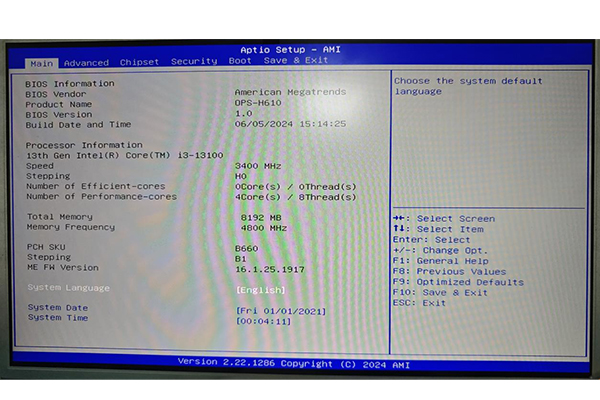

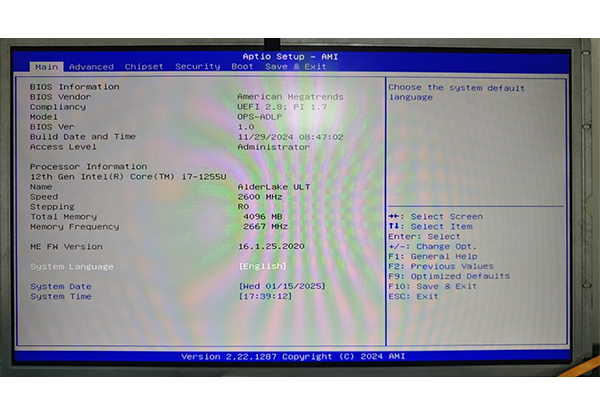

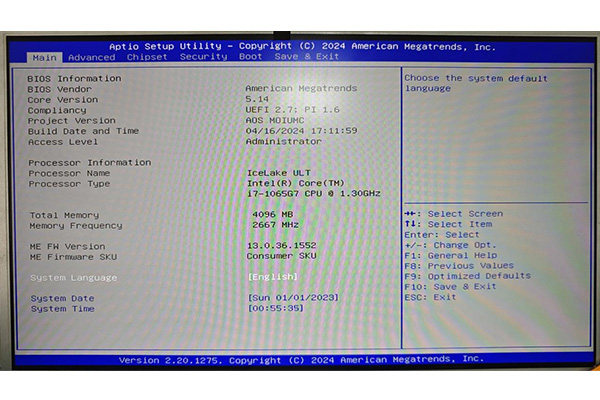

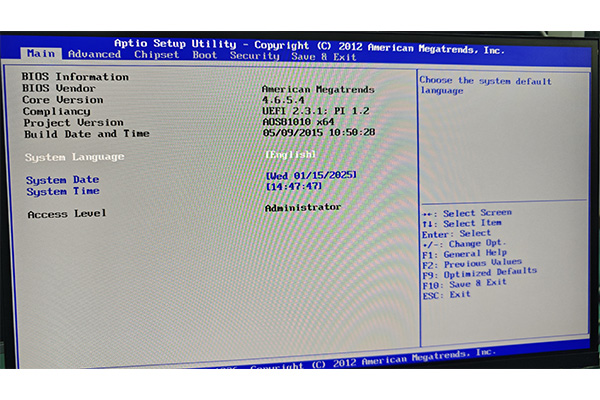

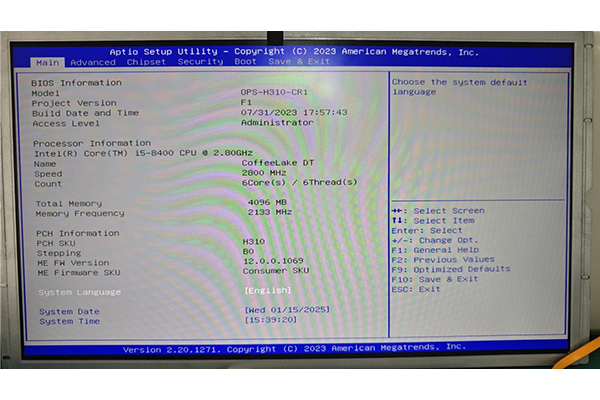

    第一项、Main   选着SYSTEM Date 进行时间设置。

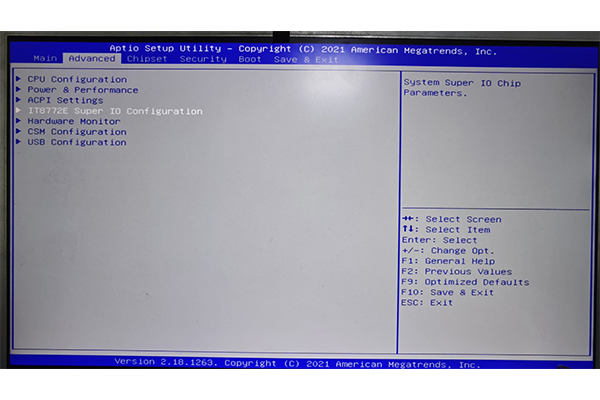

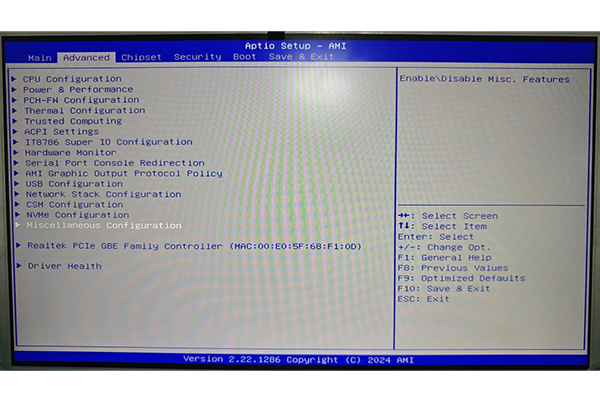

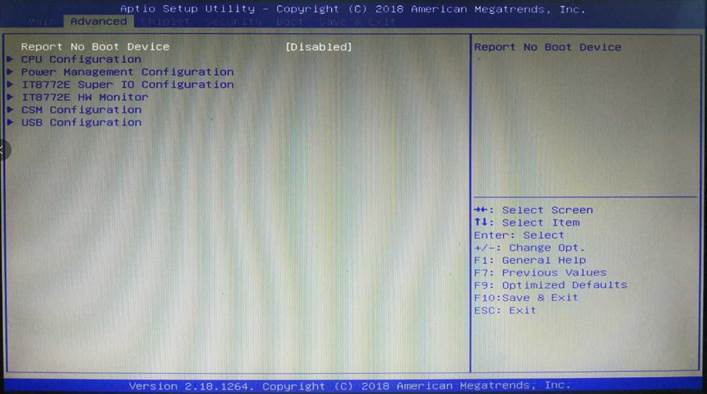

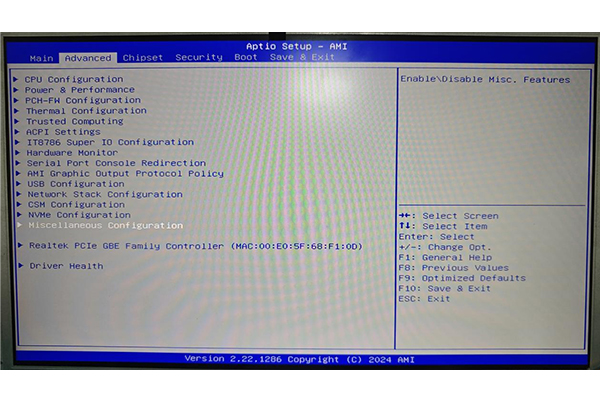

    第二项、Advanced 高级管理 设置

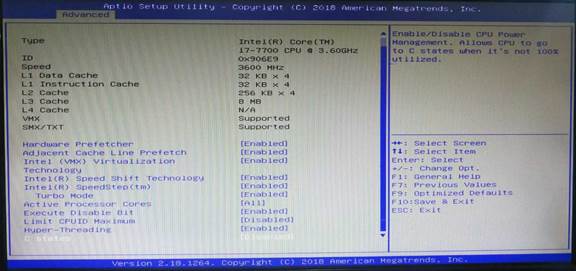

    CPU configurationCPU配置设置)

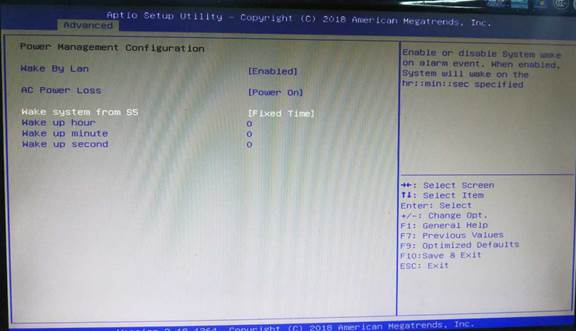

    image006.pngPower  Management   Configuration(电源管理设置)


    IT8772E HW Monitor(风扇转速模式 设置)

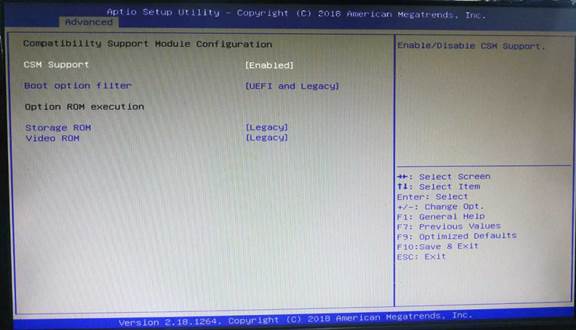

    CSM Configuration

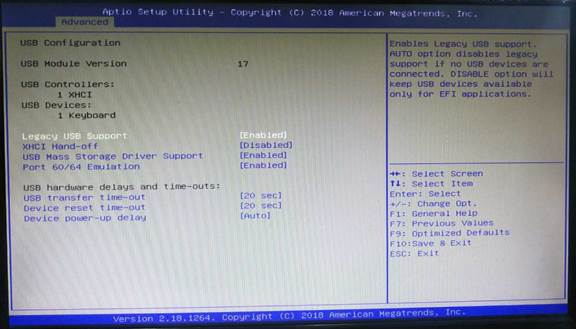

    USB Configuration(USB管理设置)

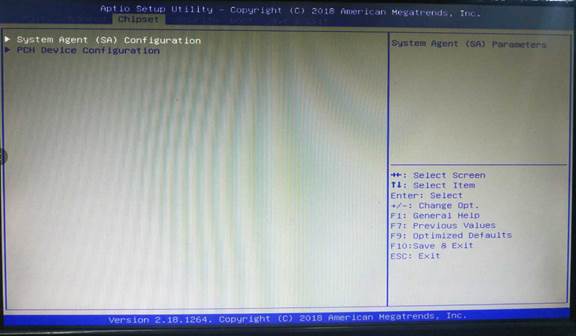

    第三项、Chipset  芯片组管理设置

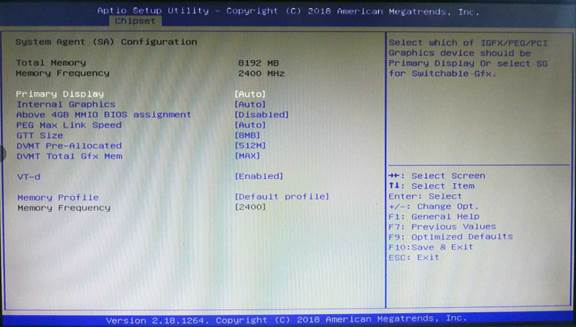

    SYSTEM Agent SAConfiguration

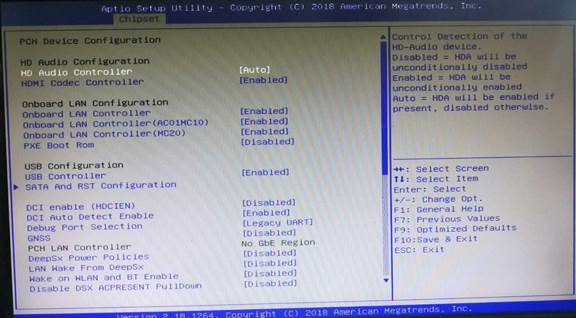

    PCH  Device  Configuration

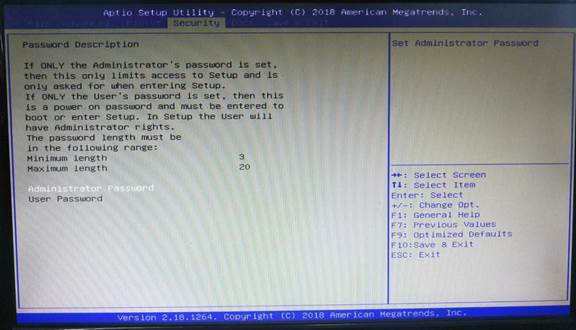

    第四项、Security(安全性设置  bios密码设置)




    第五项、boot(启动选项设置

    也可以使用快捷键 F7进行启动选择

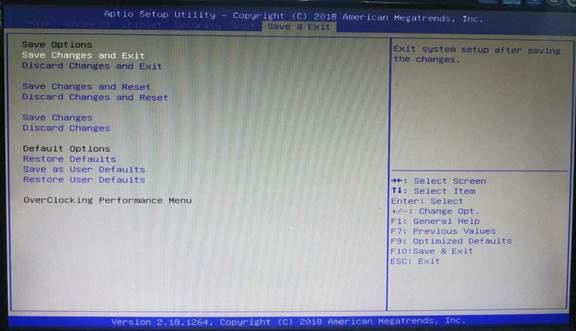

    第五项、Save & Exit(保存与退出设置




    设置完成后需要保存,重启。快捷键F10 也可以保存。


  • H110Ag-bios设置指引

    H110AG    BIOS设置指引

    开机按住键盘DEL 键进入BIOS 界面,

    第一项、Main   选着SYSTEM Date 进行时间设置。


    第二项、Advanced 高级管理 设置




    CPU configurationCPU配置设置)


    image006.pngPower  Management   Configuration(电源管理设置)




    IT8772E HW Monitor(风扇转速模式 设置)




    CSM Configuration




    USB Configuration(USB管理设置)




    第三项、Chipset  芯片组管理设置






    SYSTEM Agent SAConfiguration


    PCH  Device  Configuration



    第四项、Security(安全性设置  bios密码设置)




    第五项、boot(启动选项设置

    也可以使用快捷键 F7进行启动选择












    第五项、Save & Exit(保存与退出设置




    设置完成后需要保存,重启。快捷键F10 也可以保存。


  • hm86-bios设置指引

    Hm86    BIOS设置指引

    开机按住键盘DEL 键进入BIOS 界面,

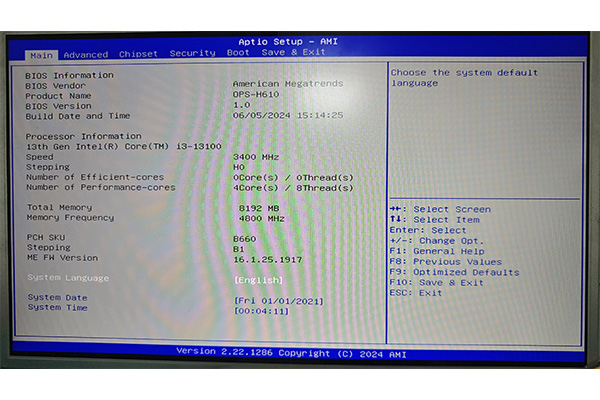

    第一项、Main   选着SYSTEM Date 进行时间设置。


    第二项、Advanced 高级管理  上电自启 设置

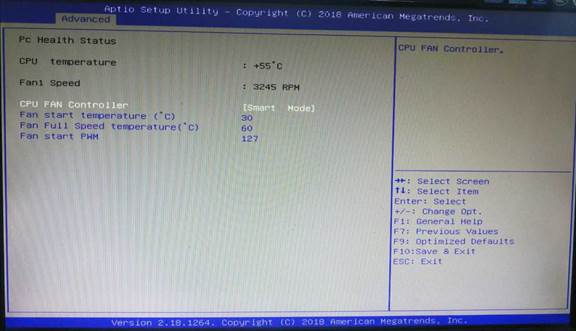

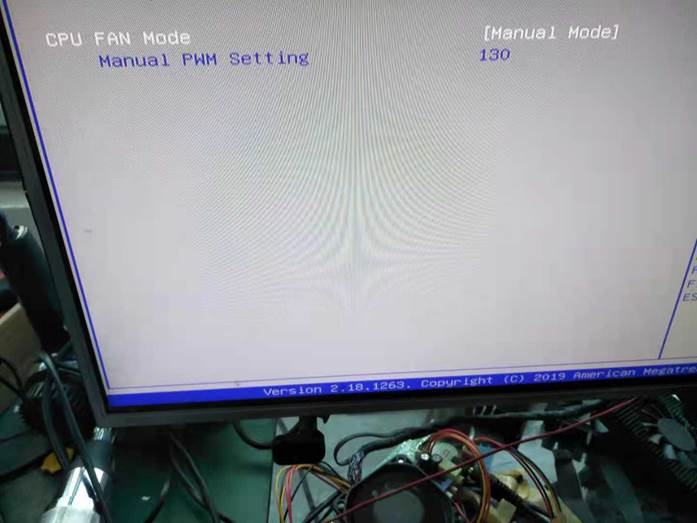

    (风扇转速模式 设置)









    Save & Exit(保存与退出设置  )重启。快捷键F10 也可以保存。


  • HM86D02整机风扇噪音降速解决方法

    HM86D02整机风扇噪音降速解决方法


    一、bios设置 说明

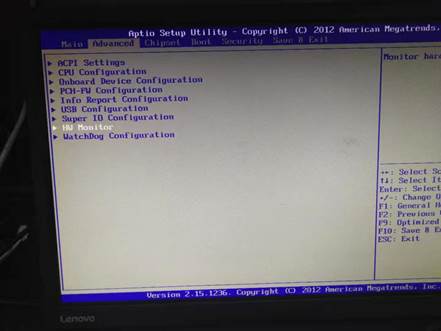

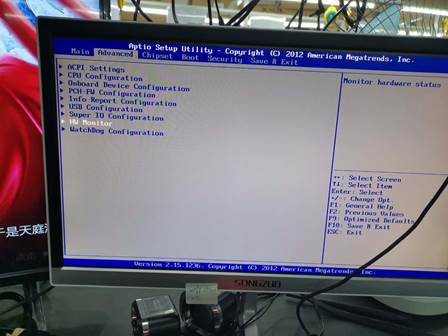

    1.开机按住键盘DEL 进入BIOS,按左右键选择Advanced,再选择 HW Monitor选项;





    .设置风扇温度参数

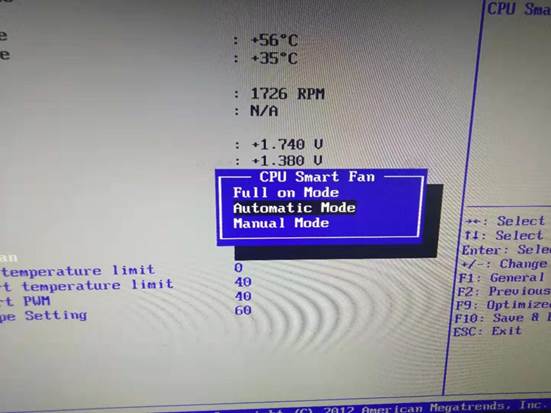

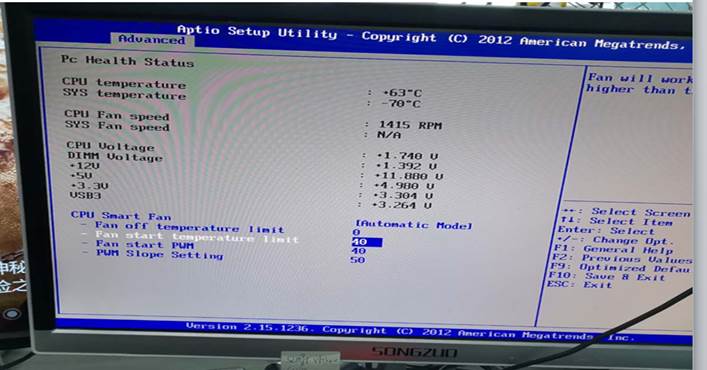

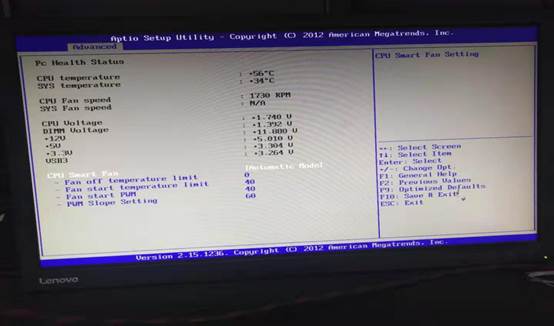

    (1)      按上下键选择CPU Smart Fan选项。 设置为Automatic Mode模式。如下图:

    (2)      Fan-start-temperature-Limit 温度值设置为40 ,如下图:

    (3)      Fan Start  pwm温度值设置为 40,如下图:

    (4)      Pwm Slope Setting温度值设置为 5060,如下图:








    三.保存设置

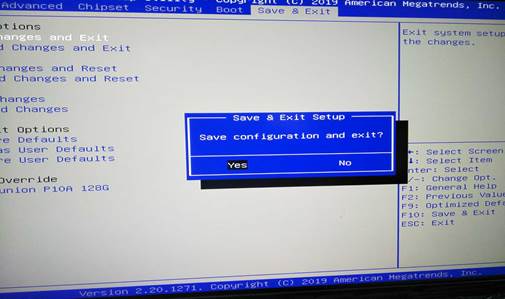

    1.全部设置完成后,按键盘左右键,选择Save & Exit选项保存并退出。也可以直接按F10,选择yes保存。



  • SKLUK6 BIOS设置指引

    SKLUK6    BIOS设置指引

    开机按住键盘DEL 键进入BIOS 界面,

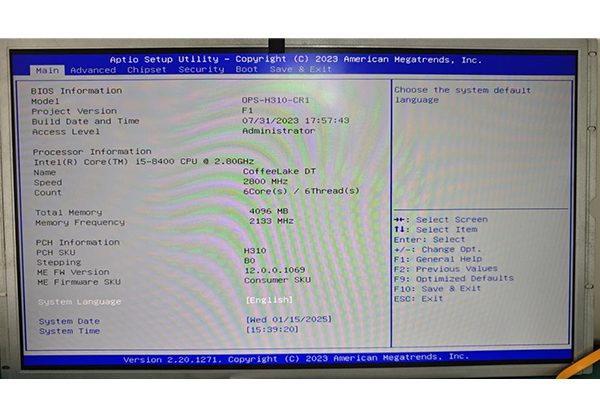

    第一项、Main   选着SYSTEM Date 进行时间设置。


    第二项、Advanced 高级管理  上电自启 设置





    (风扇转速模式 设置)






    Save & Exit(保存与退出设置  )重启。快捷键F10 也可以保存。


  • RK3288G软件升级工具使用说明

    RK3288软件升级工具使用说明

    1.1. 安装驱动程序



    1.如果之前没有安装过设备驱动,则需要以下操作提示:

    打开Release_DriverAssitant文件夹,运行DriverInstall.exe,如下图:

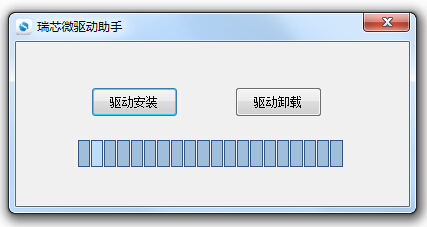

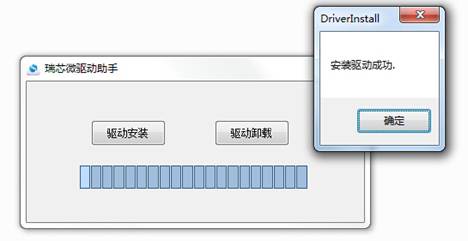

    2.点击驱动安装,电脑系统会自动安装驱动:


    3.大约2-3分钟左右就可以驱动安装完成,点确认, 这样,就完成了USB设备的驱动安装。



    1.2. 固件升级

    1.2.1.    界面介绍

    1.打开AndroidTool_Release_v2.65文件夹, 运行AndroidTool.exe,如下图:

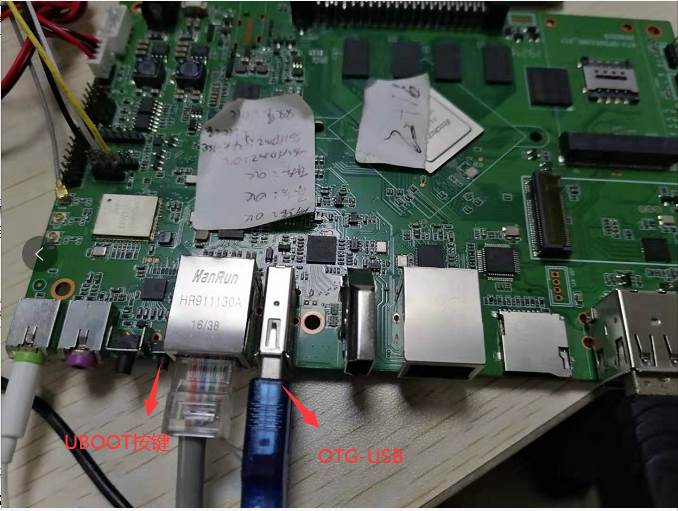

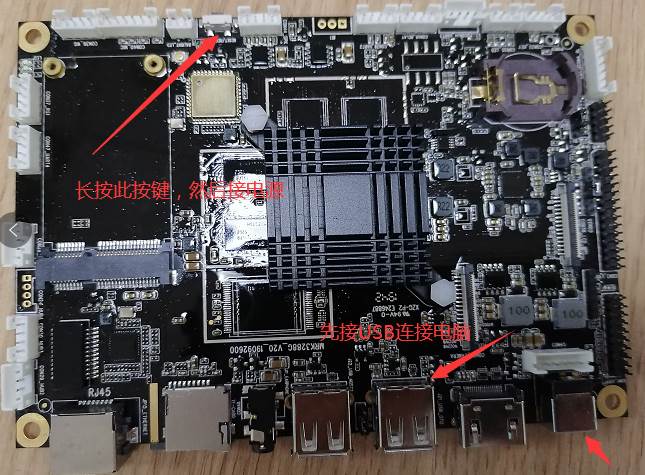

    2.按住UBOOT按钮不放,将主板的OTG-USB口通过USB线连接到PC USB端口,然后主板12V电源输入通电,。相应的按钮位置如图所示:

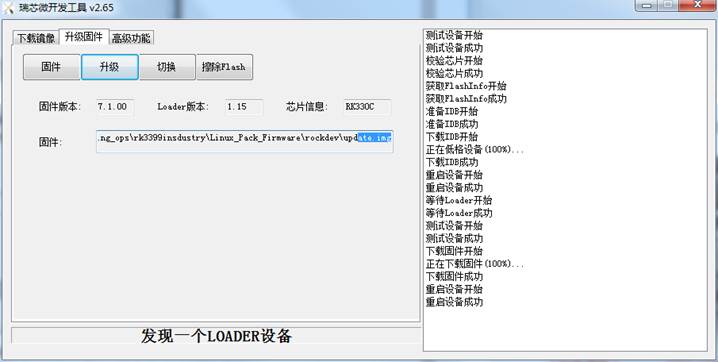

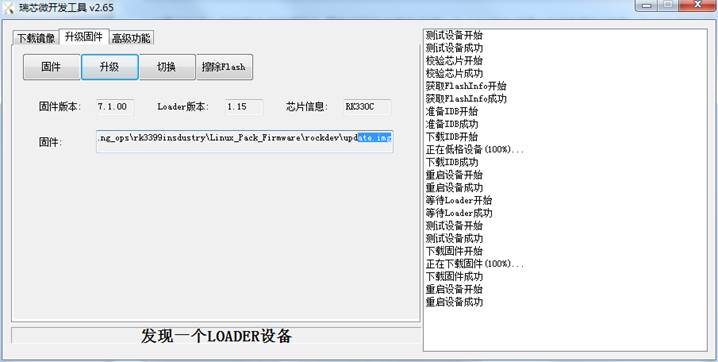

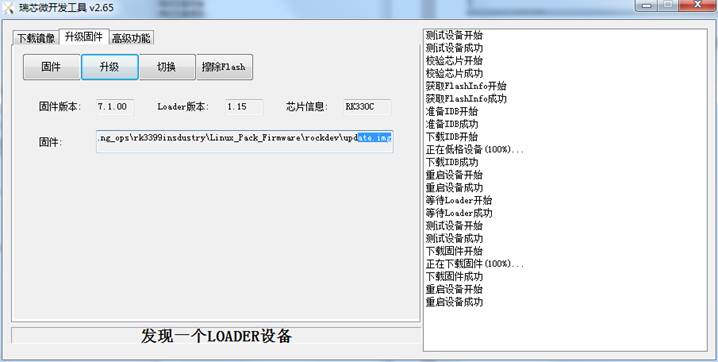

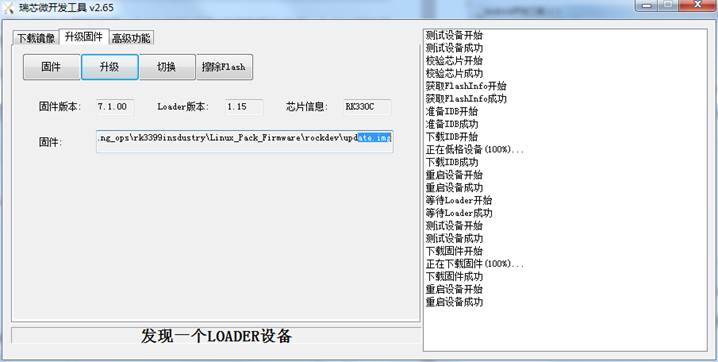

    3.如果主板进入升级模式,如下图所示,图中的下方会提示发现一个LOADER设备”,发现有提示发现一个LOADER设备就可以松开按键,不需再按了,如果是显示其他的提示说明主板还没有进入升级模式,需重新按上一个方法步骤操作.

    4.进入升级模式后操作如下:

    选择固件升级选项,然后点击固件,导入固件升级包:




    5.点击升级,主板开始升级,如下图所示:





    6.升级提示到100%,说明升级成功了,重新断电启动就可以进入开机模式了






  • RK3288 软件升级工具使用说明

    RK3288软件升级工具使用说明

    1.1. 安装驱动程序



    1.如果之前没有安装过设备驱动,则需要以下操作提示:

    打开Release_DriverAssitant文件夹,运行DriverInstall.exe,如下图:


    2.点击驱动安装,电脑系统会自动安装驱动:


    3.大约2-3分钟左右就可以驱动安装完成,点确认, 这样,就完成了USB设备的驱动安装。



    1.2. 固件升级

    1.2.1.    界面介绍

    1.打开AndroidTool_Release_v2.65文件夹, 运行AndroidTool.exe,如下图:




    2.按住UBOOT按钮不放,将主板的OTG-USB口通过USB线连接到PC USB端口,然后主板12V电源输入通电,。相应的按钮位置如图所示:








    3.如果主板进入升级模式,如下图所示,图中的下方会提示发现一个LOADER设备”,发现有提示发现一个LOADER设备就可以松开按键,不需再按了,如果是显示其他的提示说明主板还没有进入升级模式,需重新按上一个方法步骤操作.

    4.进入升级模式后操作如下:

    选择固件升级选项,然后点击固件,导入固件升级包:




    5.点击升级,主板开始升级,如下图所示:





    6.升级提示到100%,说明升级成功了,重新断电启动就可以进入开机模式了






  • RK3328软件升级工具使用说明

    RK3328软件升级工具使用说明

    1.1. 安装驱动程序



    1.如果之前没有安装过设备驱动,则需要以下操作提示:

    打开Release_DriverAssitant文件夹,运行DriverInstall.exe,如下图:


    2.点击驱动安装,电脑系统会自动安装驱动:


    3.大约2-3分钟左右就可以驱动安装完成,点确认, 这样,就完成了USB设备的驱动安装。



    1.2. 固件升级

    1.2.1.    界面介绍

    1.打开AndroidTool_Release_v2.65文件夹, 运行AndroidTool.exe,如下图:




    2.按住UBOOT按钮不放,将主板的OTG-USB口通过USB线连接到PC USB端口,然后主板12V电源输入通电,。相应的按钮位置如图所示:








    3.如果主板进入升级模式,如下图所示,图中的下方会提示发现一个LOADER设备”,发现有提示发现一个LOADER设备就可以松开按键,不需再按了,如果是显示其他的提示说明主板还没有进入升级模式,需重新按上一个方法步骤操作.

    4.进入升级模式后操作如下:

    选择固件升级选项,然后点击固件,导入固件升级包:




    5.点击升级,主板开始升级,如下图所示:





    6.升级提示到100%,说明升级成功了,重新断电启动就可以进入开机模式了






  • RK3399软件升级工具使用说明

    RK3399软件升级工具使用说明

    1.1. 安装驱动程序



    1.如果之前没有安装过设备驱动,则需要以下操作提示:

    打开Release_DriverAssitant文件夹,运行DriverInstall.exe,如下图:


    2.点击驱动安装,电脑系统会自动安装驱动:


    3.大约2-3分钟左右就可以驱动安装完成,点确认, 这样,就完成了USB设备的驱动安装。



    1.2. 固件升级

    1.2.1.    界面介绍

    1.打开AndroidTool_Release_v2.65文件夹, 运行AndroidTool.exe,如下图:




    2.按住UBOOT按钮不放,将主板的OTG-USB口通过USB线连接到PC USB端口,然后主板12V电源输入通电,。相应的按钮位置如图所示:








    3.如果主板进入升级模式,如下图所示,图中的下方会提示发现一个LOADER设备”,发现有提示发现一个LOADER设备就可以松开按键,不需再按了,如果是显示其他的提示说明主板还没有进入升级模式,需重新按上一个方法步骤操作.

    4.进入升级模式后操作如下:

    选择固件升级选项,然后点击固件,导入固件升级包:




    5.点击升级,主板开始升级,如下图所示:





    6.升级提示到100%,说明升级成功了,重新断电启动就可以进入开机模式了
