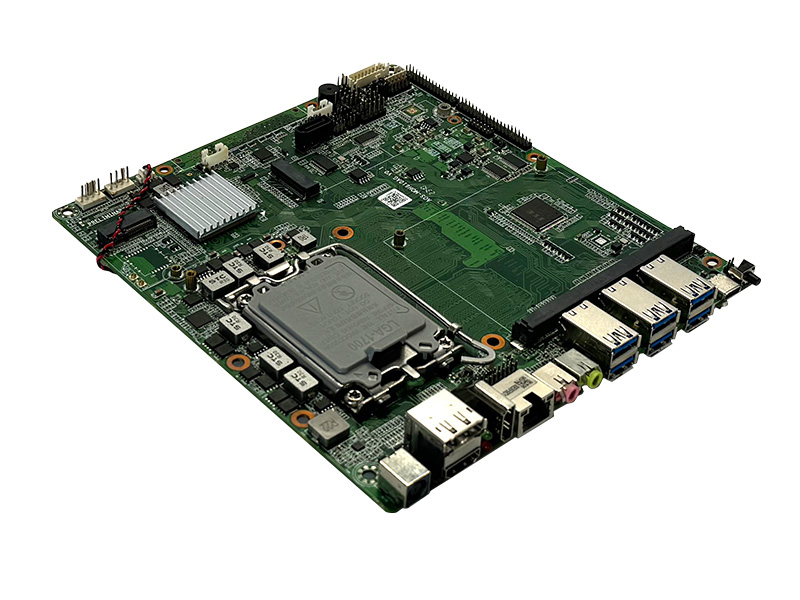

芯片组

Intel® H610/B660/Q670

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

8GB SO-DIMM DDR5 4800MHz memory ,  Max.96GB

存储

SATA接口

MSATA接口

M.2接口

1*SATA 3.0

1*MSATA

1*M.2  Key M NVME 2280

1*M.2  Key M SATA 2280

显示

芯片组

输出

CPU集成显卡HD Graphics

VGA+HDMI+DP+LVDS  单显 ，双显,三,四显（同/异步显示）

1 × VGA   （最大支持分辨率：1920×1080）

      1 ×HDMI   （最大支持分辨率：3840x2160 60HZ）

               1 ×DP   （最大支持分辨率：7680x4320 60HZ）

显示

独立显卡输出

独立显卡可选型号与显示输出通道

HDMI+HDMI+HDMI+DP单显 ，双显,三显,四显（同/异步显示）

1 × HDMI   （最大支持分辨率：3840x2160）

1 ×HDMI   （最大支持分辨率：3840x2160）

  1  ×  DP   （最大支持分辨率：3840x2160/7860*4320）

GTX1030 2GB(HDMI/DP)

GTX1050 2GB(HDMI/HDMI/DP)

RX550 4GB(HDMI/HDMI/HDMI)

GTX1050TI 4GB(HDMI/HDMI/DP)

GTX1650 4GB(HDMI/HDMI/DP)

GTX1060 6GB(HDMI/HDMI/DP)

GTX1070 8GB(HDMI/DP/DP)

GTX1080 8GB(HDMI/DP/DP)

RTX3050 6GB(HDMI/HDMI/DP)

RTX3050 8GB(HDMI/HDMI/DP)

RTX3060 6-12GB(HDMI/HDMI/DP)

RTX3070 8GB(HDMI/HDMI/DP)

RTX3080 16GB(HDMI/HDMI/DP)

RTX4060 8GB(HDMI/HDMI/DP)

A1000 4G(DP/DP)

A2000 8G(DP/DP)

T1000 4G(DP/DP)

P1000 4G(DP/DP)

P2000 4G(DP/DP)

P3000 6G(DP/DP)

网络

芯片

WIFI/3G/4G

1 ×  10/100/1000M（RJ45 LAN）可选双网口

1 x WIFI Module support 802.11b/g/n （M.2 PCIE half card）

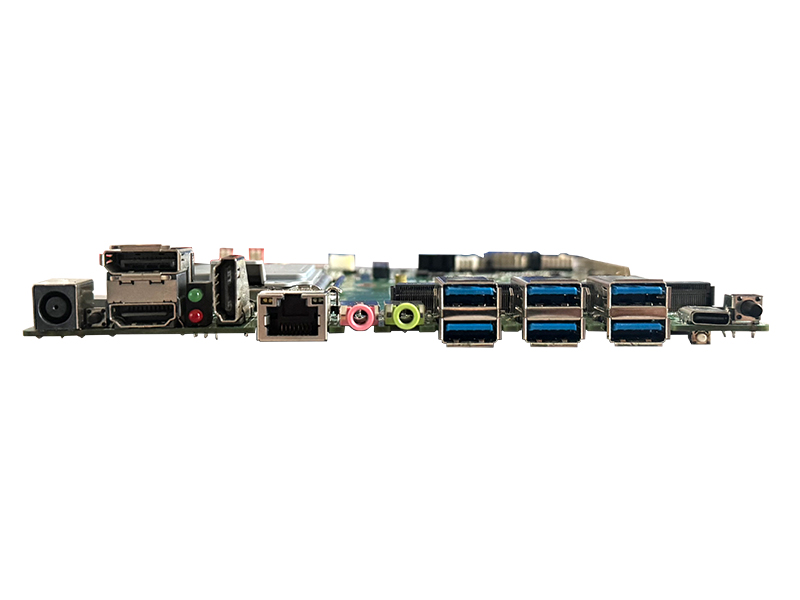

I/O

USB 3.0

USB2.0

Type-c

COM

Power button

Reset

OPS接口

LED灯

DC JACK

一键还原

音频

3× USB3.0（B660/H670芯片可支持6组USB3.0）

3× USB2.0

1x  Type-c

1x  COM 可选

1 × power button

1 × Reset button

 1 × OPS接口（80pin）

            1 x 电源指标灯&1x硬盘指标灯

1 × DC JACK

1 x  一键还原

1 × LINE-OUT &  MIC-IN ，集成6声道音效ALC897声卡芯片

板载功能

COM口

USB2.0

PCIEX4

MINI PCIE

M.2

LVDS

GPIO

COM-E

VGA

SPK

PANEL

SATA

6*RS232（其中2组可选RS422/485）可选（默认单COM）

1*USB插针（可扩展2*USB2.0）最多支持4组USB2.0

1*PCIEX16（MXM）

1*MINIPCIE(3G/4G)

1*M.2 WIFI/5G

1*LVDS

1*8进8出GPIO

1*COME(可选)

1*JVGA(可选)

1*SPK（3-5W）

1*Front panel

1*SATA

电源

输入

额定功耗

DC JACK 12V-19V

60W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

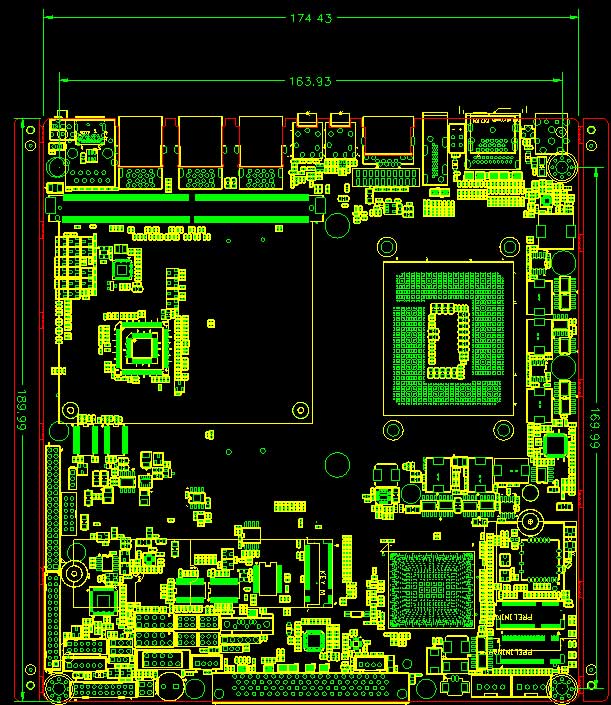

175mm (L) x 190mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux

AOS-MMH610OA-L1

12-13-14^th i3/i5/i7 CPU(单网单COM)

AOS-MMH610OA-L2

12-13-14^th i3/i5/i7 CPU(双网6COM)

AOS- MMH610OA-L3

12-13-14^th i3/i5/i7 CPU(双网6COM+MXM显卡)

芯片组

Intel® H610/B660/H670/Q670

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

4GB  2*DDR5 4800 MHz memory ,  Max.96GB

存储

SATA接口

M.2接口

MSATA接口

1*SATA 3.0

1*M.2  Key M NVME/SATA 2280

1*MSATA

显示

芯片组

输出

CPU集成显卡HD Graphics

DP+2*HDMI+LVDS    单显 ，双显,三显（同/异步显示）

1 × DP   （最大支持分辨率：3840×2160）

      2 ×HDMI   （最大支持分辨率：3840x2160 30HZ）

网络

芯片

2 ×  RTL8111H 10/100/1000M（RJ45 LAN）可选POE网口

6 ×  INTEL I226 2.5G（RJ45 LAN）可选POE网口

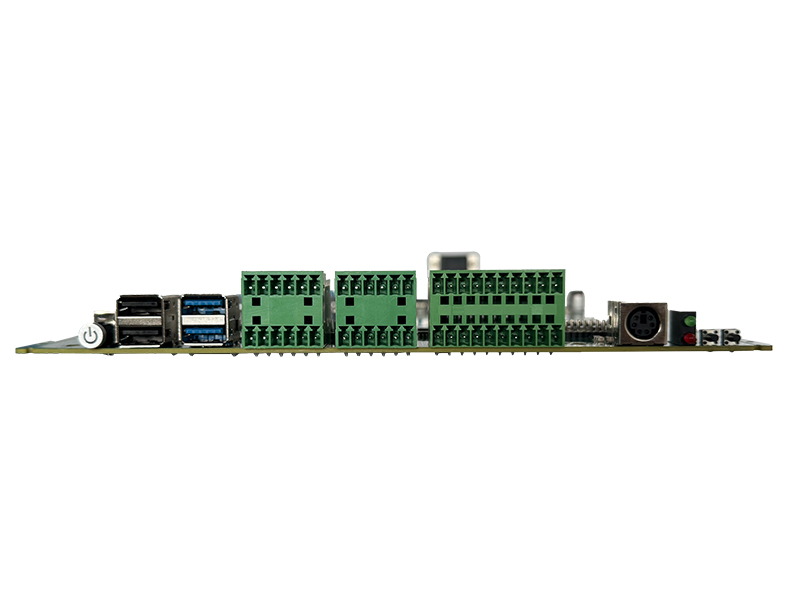

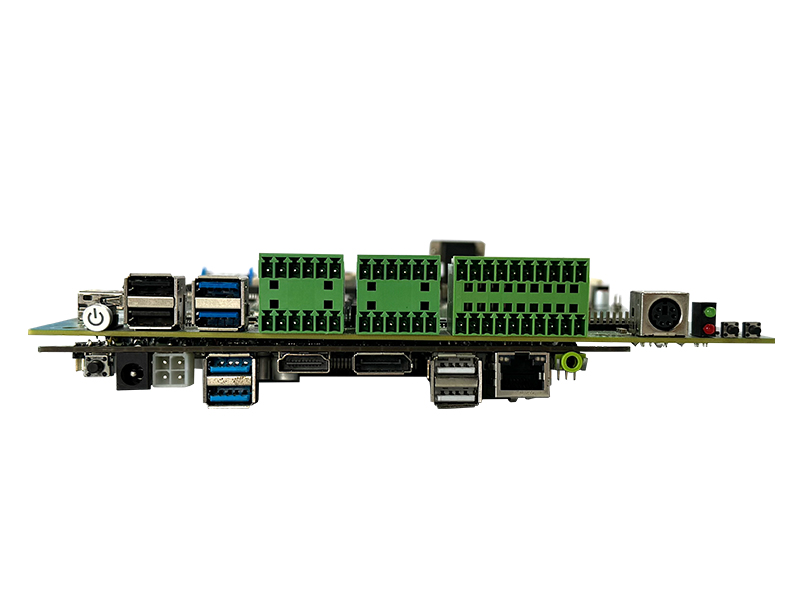

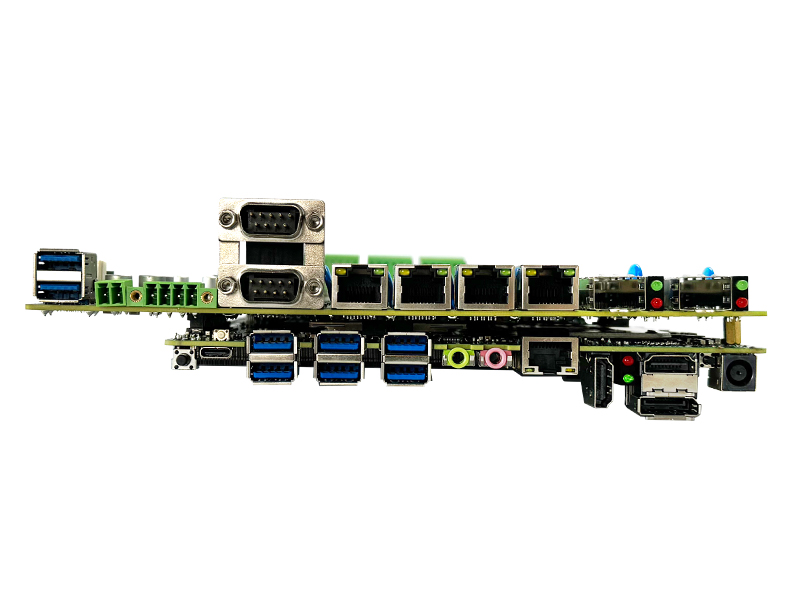

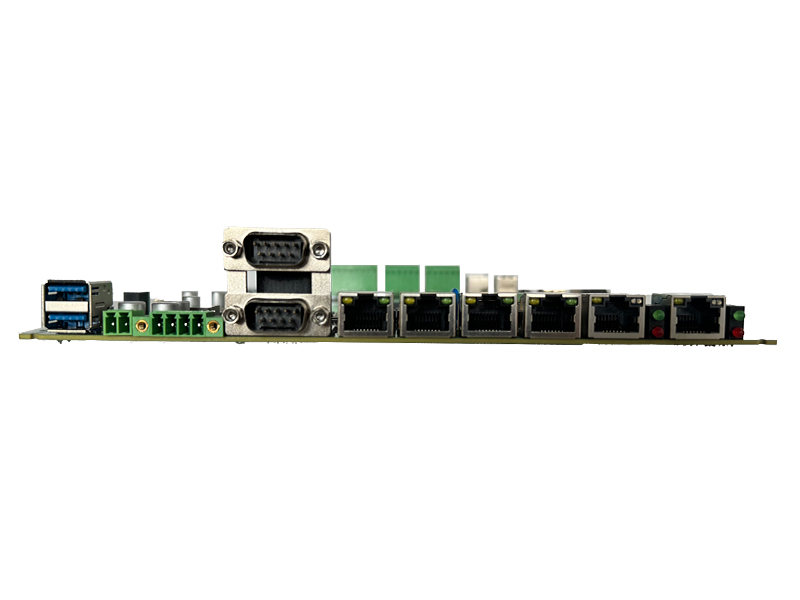

I/O

前

USB 3.0

SW凤凰端子

DC凤凰端子

COM

RJ45

后

       开关

       USB2.0

       USB3.0

COM凤凰端子

GPIO

2x  USB3.0

1 × 2PIN凤凰接口(开关机)

1 × 4PIN凤凰接口（9-36V宽压最大120W(12V/10A)）

2 × RS232 COM

6 × Intel i226 2.5G RJ45 网口（支持POE可选，其中两组支持光纤可选）

1 x 开关按键

2 x USB2.0

2 x USB3.0

4 × RS232/485/422 COM可选

16进16出GPIO凤凰端子（支持DIO,光耦隔离）

板载功能

扩展功能

COM口

USB2.0

SATA

M.2

PCIEX4

MINI PCIE

COM

USB

PCIE

PCI

CAN

6*COM 插针与I/O接口复用

1*USB插针（可扩展2*USB2.0）

1*SATA(2.5寸硬盘)

1*M.2 NVME(PCIEX4)

1*PCIEX4(与M.2复用)

2*MINIPCIE(3G/4G/WIFI)

可扩展多COM

可扩展多USB

可扩展多PCIE

可扩展多PCI

可扩展多CAN

电源

输入

额定功耗

DC JACK 9V-36V

60-120W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

273mm (L) x 180mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux

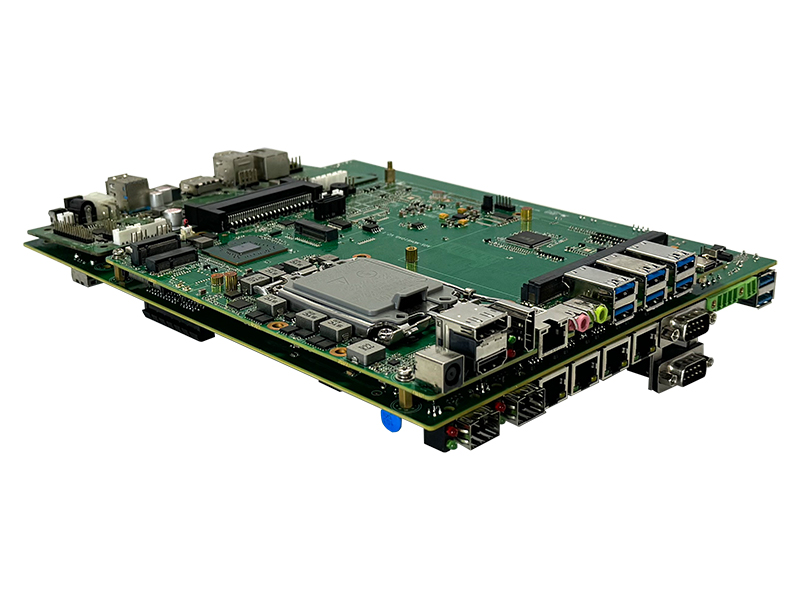

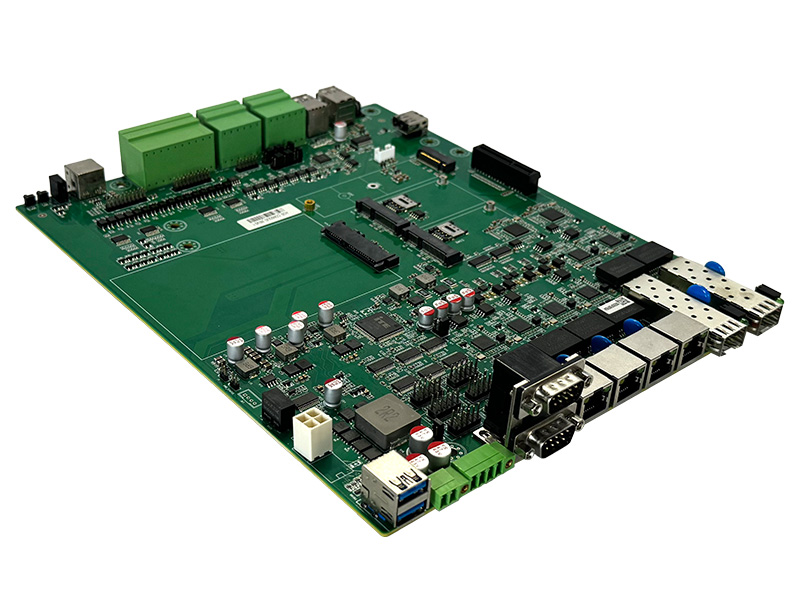

AOS-MOH610AGD

6电/6COM/2USB3.0(H610)

4电2光/6COM/2USB3.0(B660)

4电2光/6COM/6USB3.0(Q670)
