芯片组

Intel® SOC

BIOS

EFI BIOS

内存

容量

板贴LPDDR5，频率4800MHz。最大支持16GB

存储

SATA接口

M.2接口

1*M.2 M-Key 2242 NVMe PCle3.0 X2 (同时支持SATA3.0)

显示

1*LVDS、1*EDP (EDP与LVDS二选一,BIOS 下控制)

1*Mini-DP 4096*2160@60Hz

1*HDMI 2.0 4096*2160@60Hz, 1*TYPE-C 4096*2160@60Hz

网络

RJ45 千兆网口

4xRJ45 千兆以太网 口  1*RTL8111H(LAN4 和 USB3 colay 可选)+3*Intel I210AT

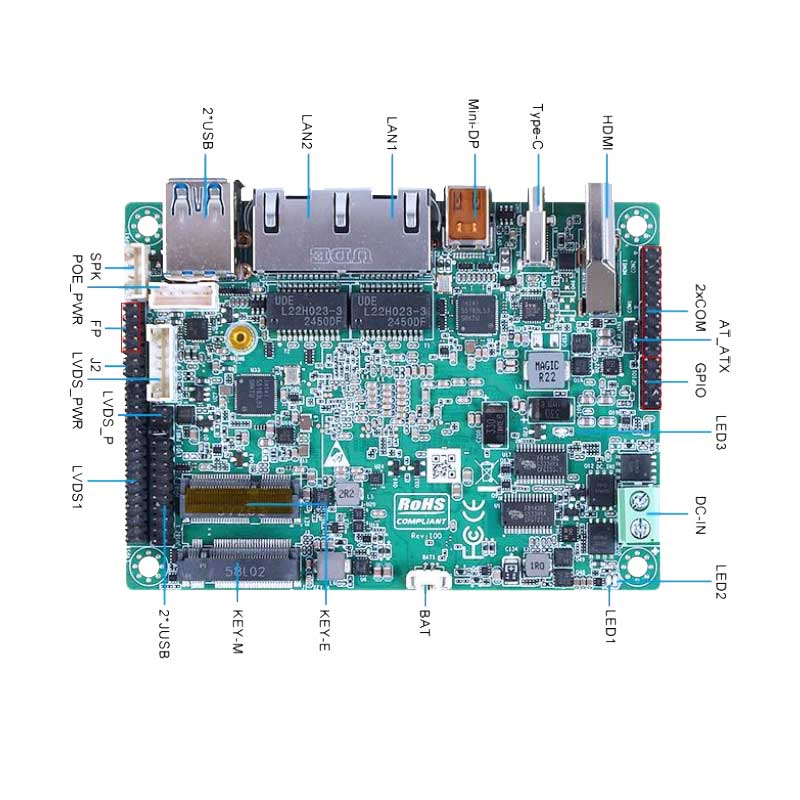

I/O

HDMI, TYPE-C. Mini-DP

2*USB3.0, 2*LAN Intel i226-V

DCIN电源输入

扩展接口功能

1*M.2 E-Key(PCle3.0/CNVI+USB2.0协议,支持 WIFI/BT)

2*COM排,间距2.0mm,支持 RS232,RS422,RS485

2*USB2.0排间距2.0mm

1*LVDS/EDP 排针,间距2.0mm;1*LVDS_PWR跳，默认3.3V

扩展接口功能

1*FP1排，间距2.0mm;1*LVDS_P1,排针，间距2.5mm

1*SPK1 间距2.0mm;1*AT_ATX1跳 间距 2.0mm

1*POE_PWR 排,间距2.0mm (POE PSE)

1*CPU FAN1; 1*BATTERY

电源

输入

DC 12V-24V,60W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸
重量

100x72 mm
不含散热器165g

环境

温度

湿度

工作温度:-20°C~+60°C;工作湿度:0%~90%相对湿度，无凝露

存储温度:-40°C~+85°C;存储湿度:0%~90%相对湿度，无凝露

操作系统

版本

Windows 10/Windows 11/ Linux

AOS-M2N100P

Intel N97 CPU

Intel N100 CPU

Intel I3-N300 CPU

Intel N150 CPU

Intel X7213E CPU
