芯片组

Intel® SOC

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

4GB  2*DDR4 2133/2400 MHz memory ,  Max.64GB

存储

SATA接口

M.2接口

MSATA接口

1*SATA 3.0

1*M.2  Key M NVME/SATA 2280

1*MSATA

显示

芯片组

输出

CPU集成显卡HD Graphics

DP+2*HDMI+LVDS    单显 ，双显,三显（同/异步显示）

1 × DP   （最大支持分辨率：3840×2160）

      2 ×HDMI   （最大支持分辨率：3840x2160 30HZ）

网络

芯片

5G

WIFI/4G

2 ×  RTL8111H 10/100/1000M（RJ45 LAN）可选POE网口

4 ×  INTEL I211 10/100/1000M（RJ45 LAN）可选POE网口

1 x WIFI Module support 802.11b/g/n （M.2 PCIE half card）

1 x MINI PCIE

I/O

前

USB 3.0

DC JACK

DC凤凰端子

RJ45

GPIO

COM

COM凤凰端子

CAN

TYPE-C

USB2.0+PS/2

USB2.0

HDMI

DP

Power

reset

音频

4x  USB3.0

1 × DC JACK接口

1 × 3PIN凤凰接口（9-36V宽压）

6 × RJ45 千兆POE接口

16进16出GPIO凤凰端子（）

2 × RS232/485/422 COM可选

4 x RS232/422/485 COM可选

2 x CAN

1 x TYPE-C 2.0

2 x USB2.0+PS/2

4 x USB2.0

2 x HDMI2.0

1 x DP1.4

1 x POWER

1 x RESET

1 × LINE-OUT & MIC-IN&LINE IN

板载功能

COM口

USB2.0

USB3.0

LVDS

FP

LED

LPT

SPK

PCIE

4*RS232 插针

3*USB插针（可扩展6*USB2.0）

1*USB插针（可扩展2*USB3.0）可选

1*LVDS

1*FP

1*SATA LED

1*LPT(可选)

1*SPK

1*Front panel

1*SATA

1*PCIE*16(X4信号)

电源

输入

额定功耗

DC JACK 9V-36V

60W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

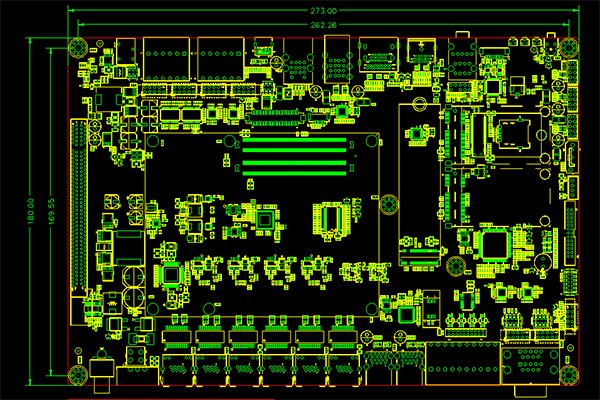

273mm (L) x 180mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux

AOS-COMWUA

I3 1215U  1.2G   6/8

I5 1240P  1.7G   12/16

I5 1235U  1.3G   8/12

I5 13450H

I7 1260P  2.1G   12/16

I7 1255U  1.7G   10/12

I7 1360P
