CPU

芯片

内存

存储

声卡

网络

LVDS

双显

COM

USB

背板I/O

板载I/O

特殊功能

供电方式

散热方式

尺寸

工作温度

储存温度

环境湿度

板贴 Intel® Bay   Trail J1900 四核 2.0GHz CPU，

可睿频至 2.42GHz

1×笔记本内存插槽,支持 DDR3L  1333/1600MHz 最大   8GB

1×SATA,1×   mSATA 固态硬盘接口

Realtek ALC662, 支持 5.1 声道

1×Realtek RTL8105E 网卡芯片,PCI-E 总线百兆网卡

1×MINI PCI-E 接口，支持无线网络(WIFI/3G)

双通道 24-bit LVDS, 支持最大分辨率:1920×1200; 双 EDP 支持   1366×768 分辨率

VGA1+LVDS( EDP)，VGA+EDP,  LVDS(EDP)+EDP 同步双显

6×COM RS-232(COM2,3 可选带电   5V/12V)

9× USB 2.0/1.1(3 个在背板 IO, 6 个板载插针)，1×USB 3.0 插针

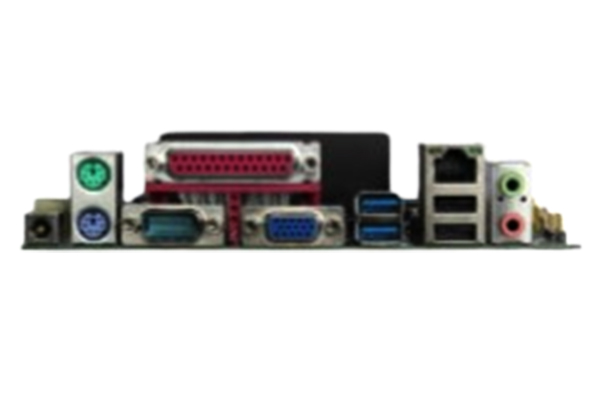

DC_IN ,PS/2, LPT, COM, VGA,USB, RJ45+USB,   Mic-in+Line-out

1×LVDS( EDP)插针,1×VGA 插针, 1×前置音频插针，1×功放插针

5×COM 插针可扩展 5 个 COM RS-232 接口,3× USB 2.0/1.1 插针可扩展 6 USB 2.0/1.1 接口

1×8bit GPIO 插针, 1×SIM 卡插槽

1×4-pin 直流   12V 电源输输入接口，1× CPU 风扇供电插座，1×系统风扇供电插座

1×SATA 供电插针，1×前置面板插针, 1×蜂鸣器

支持看门狗, 无盘启动, 网络唤醒, 上电开机, 定时开机

DC 12V

无风扇

170mm×170mm

0~50℃

-40~75℃

0~90% 空气湿度,无冷凝
