CPU

全志Cortex-A7四核，最高主频1.2GHz

Allwinner Cortex-A7 quad-core, up to 1.2GHz

DDR

DDR3 1GB（2GB可选）

DDR3 1GB (2GB optional)

存储

Storage

默认标配8GB EMMC NAND芯片，可扩展至最大128GB

The default comes with an 8GB EMMC NAND chip that can scale up to 128GB

LVDS

30针行业标准双路LVDS接口，支持VESA/JEITA格式，最高支持1080P输出

30-pin industry-standard dual LVDS supporting VESA/JEITA format up to 1080P output

HDMI输出

HDMI Output

HDMI 2.0标准显示接口，最高支持1080P输出

HDMI 2.0 standard display interface supports up to 1080P output

MIPI-DSI

31-Pin FPC MIPI-DSI显示接口（选配），最高支持1920x1200输出

31-Pin FPC MIPI-DSI display port supporting (optional), up to 1920x1200

EDP

20针行业标准双路EDP接口（eDP 1.4），支持1~4通道模式，最高支持1080P输出

20-pin industry-standard EDP (eDP 1.4) supporting 1~4 lanes format up to 1080P output

VGA输出

VGA Output

VGA 9芯排针接口（选配），最高支持1080P输出

9-pin header VGA output up to 1080P (optional)

线路输出

Line Output

支持标准左右声道线路输出（排针接口）

Support standard left and right channel line output (pin header)

耳机/麦克

HP/MIC

支持美标4段耳麦一体3.5mm插座（左-右-地-麦克）

Support CTIA 4-pole HP/MIC socket (Left-Right-GND-Mic)

功放输出

Amplifier output

8欧·6W双路音频功放输出

8 Ohm 6W Dual Audio Amplifier Output

MIC输入

MIC Input

差分MIC输入（排针接口）

Differential MIC input (pin header)

线路输入

Line Input

支持标准左右声道线路输入（排针接口）

Support standard left and right channel line input (pin header)

USB 2.0接口

USB 2.0 Interface

2个外置横插接口（单层插座），2个内置排针，1个OTG排针

2 horizontal connectors (Single Socket), 2 pin headers, 1 OTG pin header

串口

Serial Port

2个TTL/RS-485兼容内置，4个TTL/RS-232兼容内置

2 TTL/RS-485 compatible, 4 TTL/RS-232 compatible

TF卡

Micro SD Card

自弹式TF卡插座，最高支持256GB TF卡

Self-elastic micro SD card socket, up to 256GB capacity

摄像头

Camera

支持200万像素以内USB摄像头

Support USB camera within 2 million pixels

WiFi

内置高性能XR829 WiFi模块，支持IEEE 802.11 b/g/n

Built-in high performance XR829 WiFi module, support IEEE 802.11 b/g/n

蓝牙

Bluetooth

内置高性能USB接口BT模块，支持V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.2

Built-in high performance USB interface BT module with support for V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.2

以太网口

Ethernet

10/100M自适应以太网RJ45网口 + 4芯POE供电排针

10/100M Adaptive Ethernet RJ45 connector + 4-Pin POE PD header

Mini PCI-E 4G

行业标准Mini PCI-E 4G模块接口（选配），支持Nano-SIM卡插槽

Industry standard Mini PCI-E 4G module interface (optional) with Nano-SIM card socket

背光控制

Backlight Control

2路行业标准液晶屏背光控制接口（LVDS和EDP），支持背光开关和亮度调节

2 port Industry standard LCD backlight control header for LVDS & EDP, support for backlight switch and brightness adjustment

红外遥控

Infrared RC

标准红外接收排针接口

Standard infrared receiver pin header

GPIO信号

GPIO Signals

8路GPIO信号，可扩展GPIO按键和/或3.3V输入/输出

8-way GPIO signals for such as GPIO buttons and/or 3.3V digital input/output

TV输入

TV Input

1路CVBS输入信号

1-way CVBS Input Signal

TV输出

TV Output

1路CVBS输出信号

1-way CVBS Output Signal

I2C总线

I2C Bus

I2C排针和FPC接口，可扩展I2C电容屏等

I2C pin header and FPC for I2C capacitive screen and etc

SATA硬盘

SATA HD

标准SATA 2.0硬盘接口（选配）

Standard SATA 2.0 hard disk port with power supply header (optional)

实时时钟

Real Time Clock

超低功耗RTC电路（带CR1220纽扣电池），并可支持定时开关机

Ultra-low-power RTC circuit (CR1220 battery) with timer and alarm functionalities

指示灯

LED Indicator

红色待机指示和绿色工作指示灯

Red LED indicator for standby and green LED indicator for running

按键

Buttons

烧录键（RECOVERY）和电源键

Recovery mode button and power switch button

电源输入

DC Input

支持9~15V宽电压直流电源输入

Supports 9~15V wide voltage DC power input

环境要求

Ambient Requirement

工作温度-20°C ~ 70°C，工作湿度0%~95%（不结露）

Working temperature -20°C ~ 70°C, working humidity 0%~95% (non-condensing)

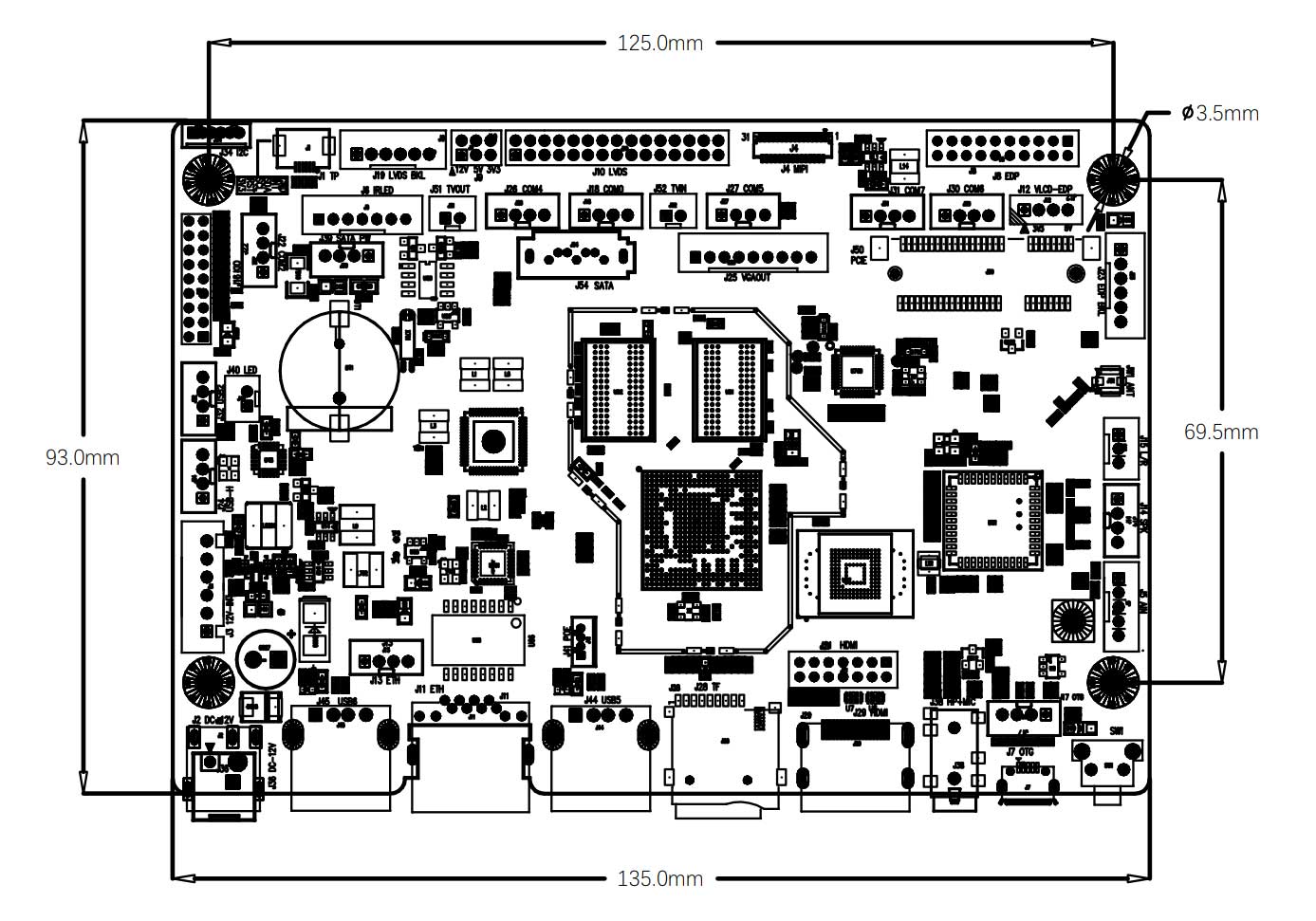

物理尺寸

Physical Size

长*宽*高（135mm*93mm*11mm），PCB正面高度7.5mm

Length*Width*Height (135mm*93mm*11mm), PCB top side height 7.5mm

安卓系统

Android Version

推荐Android 7.1

Recommended Android 7.1
