CPU

RK3588 四核Cortex-A76+四核Cortex-A55，最高主频2.4GHz

RK3588 Quad-core Cortex-A76 and Quad-core Cortex-A55, up to 2.4GHz

DDR

LPDDR4 2GB（4GB|8GB|16GB|32GB可选）

LPDDR4 2GB (4GB|8GB|16GB|32GB optional)

存储

Storage

默认标配16GB EMMC NAND芯片，可扩展至最大128GB

The default comes with an 16GB EMMC NAND chip that can scale up to 128GB

LVDS

30针行业标准双路LVDS接口，支持VESA/JEITA格式，最高支持1080P输出

30-pin industry-standard dual LVDS supporting VESA/JEITA format up to 1080P output

MIPI-DSI

31-Pin FPC MIPI-DSI显示接口，最高支持1920x1200输出

31-Pin FPC MIPI-DSI display port supporting up to 1920x1200

HDMI输出

HDMI Output

1路HDMI 2.1标准显示接口，最高支持8K输出

1 HDMI 2.1 standard display interface supports up to 8K output

HDMI输入

HDMI Input

HDMI 2.0/1.4b标准输入接口，2.0最高2160p@60Hz、1.4b最高1080p@120hz

HDMI 2.0/1.4b standard video input interface, 2.0 up to 2160p@60Hz and 1.4b up to 1080p@120Hz

EDP

20针行业标准双路EDP接口，支持1~4通道模式，最高支持4K@60Hz输出（选配）

20-pin industry-standard EDP supporting 1~4 lanes format up to 4K@60Hz output

VGA输出

行业标准DB-15 VGA输出接口和9芯排针接口，最高支持1080P输出

Industry-standard DB-15 and 9-pin header VGA output up to 1080P

4K液晶显示

4K LCD

行业标准51-Pin 4K液晶屏线VBO显示接口

Industry-standard 4K LCD cable VBO display interface

功放输出

Amplifier output

8欧·6W双路音频功放输出

8 Ohm 6W Dual Audio Amplifier Output

耳机输出

Headphone Output

左右声道耳机输出（音频插座）

Stereo Headphone Output (Audio Jack)

MIC输入

MIC Input

差分MIC输入（音频插座）

Differential MIC input (Audio Jack)

USB接口

USB Interface

4个外置横插接口（USB Host 3.0x3和OTG USB 3.0x1），1个内置竖插接口USB 3.0，7个内置排针（USB Hub 2.0x6、和USB Host 2.0直通x1）

4 horizontal connectors (USB Host 3.0x3 and OTG USB 3.0x1), 1 built-in vertical port USB 3.0, 7 pin headers (USB Hub 2.0x6 and USB Host 2.0x1 direct)

串口

Serial Port

1个TTL，2个TTL/RS-232/RS-485兼容内置，2个TTL/RS-232兼容内置，4个扩展TTL/RS-232兼容内置

1 TTL, 2 TTL/RS-232/RS-485 compatible, 2 TTL/RS-232 compatible, 4 extended TTL/RS-232 compatible

摄像头

Camera

支持800万的像素以内USB摄像头

Support USB camera within 8 million pixels

WIFI

内置高性能SDIO接口WiFi6模块，支持IEEE 802.11 a/b/g/n/ac/ax，默认2.4G/5GHz双频

Built-in high performance SDIO interface WiFi6 module, support IEEE 802.11 a/b/g/n/ac/ax, 2.4G/5GHz is configured by default.

蓝牙

Bluetooth

内置高性能串口BT模块，支持V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0/BT v5.0

Built-in high performance serial interface BT module with support for V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.0/BT v5.0

以太网口

Ethernet

1路10/100/1000M自适应以太网RJ45网口+4芯POE供电排针

1 port 10/100/1000M Adaptive Ethernet RJ45 connector + 4-Pin POE header

m-PCIE 4G

1路行业标准m-PCIE 4G模块接口

1 Industry standard m-PCIE 4G module interface

背光控制

Backlight Control

2路行业标准液晶屏背光控制接口（LVDS和EDP），支持背光开关和亮度调节

2 port Industry standard LCD backlight control header for LVDS & EDP, support for backlight switch and brightness adjustment

GPIO信号

GPIO Signals

最高8路GPIO信号，可扩展GPIO按键和/或3.3V输入/输出

Up to 8-way GPIO signals for such as GPIO buttons and/or 3.3V digital input/output

I2C总线

I2C Bus

I2C排针接口，可扩展I2C电容屏等

I2C pin header for I2C capacitive screen and etc

防拆控制

Security Port

1路防拆控制接口

1 Tamper control port

CAN总线

CAN Bus

2路CAN排针接口，可扩展CAN总线外设

2 CAN pin headers for CAN Bus peripherals

m-SATA

1路行业标准mSATA模块接口

1 Industry standard mSATA module interface

SATA硬盘

SATA HD

4路标准SATA 3.0硬盘接口（带电源排针）

4 ways Standard SATA 3.0 hard disk port with power supply header

硬盘插槽

Hard Disk Socket

1路64Pin夹板式PCIE硬盘插槽X4（选配）

1 way 64Pin splint PCIE hard disk socket X4 (optional)

实时时钟

Real Time Clock

超低功耗RTC电路（带CR1220纽扣电池），并可支持定时开关机

Ultra-low-power RTC circuit (CR1220 battery) with timer and alarm functionalities

指示灯

LED Indicator

红色待机指示和绿色工作指示灯

Red LED indicator for standby and green LED indicator for running

风扇接口

Fan Header

SYS风扇供电和CPU风扇供电

SYS fan power and CPU fan power

按键

Buttons

烧录键（RECOVERY）、电源键和复位键

Recovery mode button，power switch button and reset button

电源输入

DC Input

支持9~15V宽电压直流电源输入

Supports 9~15V wide voltage DC power input

环境要求

Ambient Requirement

工作温度-20°C ~ 70°C，工作湿度0%~95%（不结露）

Working temperature -20°C ~ 70°C, working humidity 0%~95% (non-condensing)

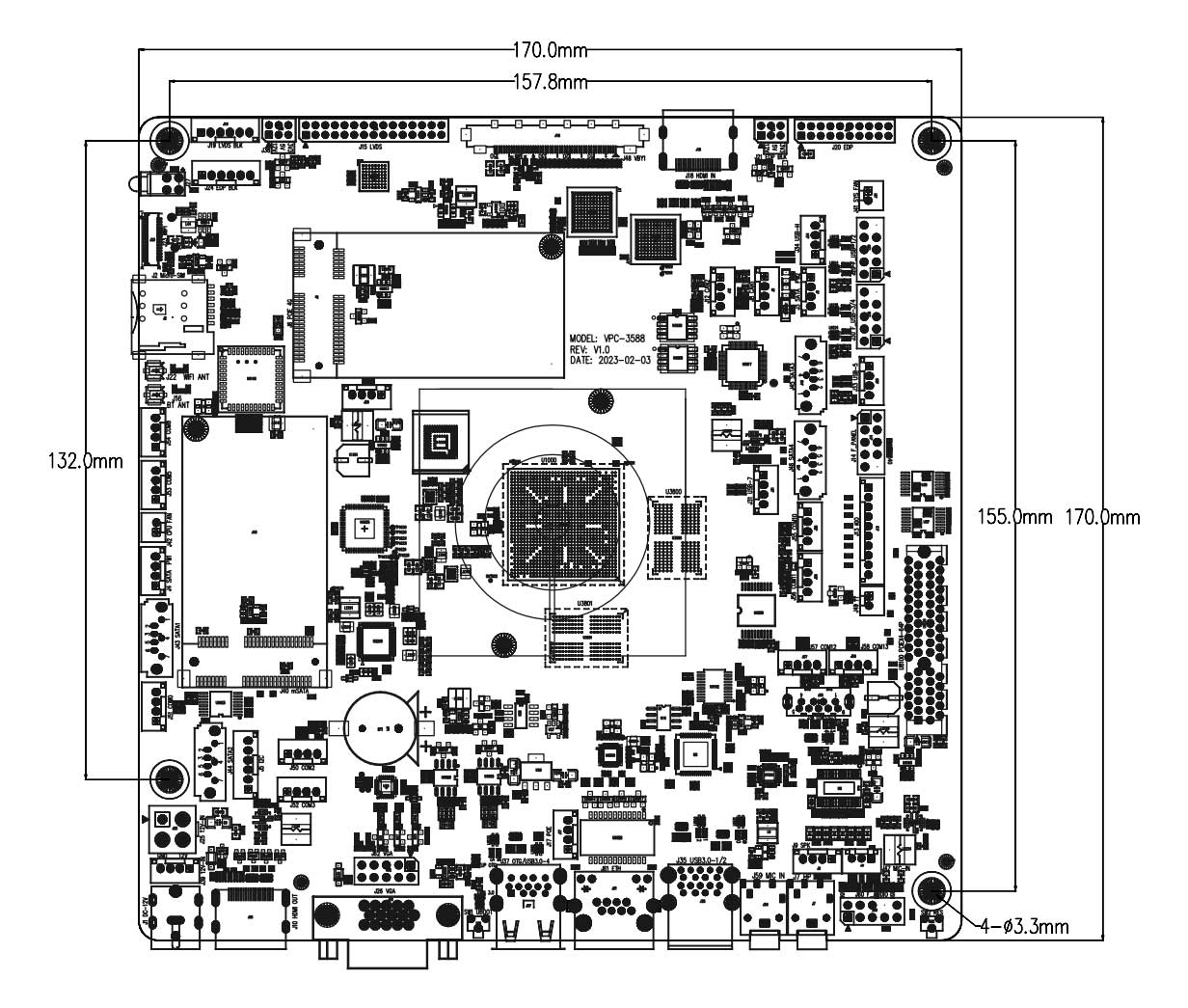

物理尺寸

Physical Size

长*宽*高（170mm*170mm*17mm），PCB正面高度15.5mm

Length*Width*Height (170mm*170mm*17mm), PCB top side height 15.5mm

操作系统

Operating System

推荐安卓12.0，可选Linux QT/Ubuntu-20.04/Debian 11

Recommended Android 12.0,Linux QT/Ubuntu-20.04/Debian 11 optional
