CPU

RK3568 Cortex-A55四核，最高主频2.0GHz

RK3568 Cortex-A55 quad-core, up to 2.0GHz

DDR

LPDDR4 2GB（4GB|8GB可选）

LPDDR4 2GB (4GB|8GB optional)

存储

Storage

默认标配16GB EMMC NAND芯片，可扩展至最大128GB

The default comes with an 16GB EMMC NAND chip that can scale up to 128GB

HDMI输出

HDMI Output

2个Micro HDMI 2.0显示接口，最高支持4K@60FPS输出

2 Micro HDMI 2.0 display interface supports up to 4K@60FPS output

MIPI-DSI

2路31-Pin FPC MIPI-DSI显示接口，最高支持1920x1200输出

2-way 31-Pin FPC MIPI-DSI display port supporting up to 1920x1200

MIPI摄像头

MIPI CSI

1路MIPI CSI接口，最高支持1600万像素的MIPI摄像头

1-way MIPI CSI interface, up to 16 megapixel MIPI camera support

USB 2.0接口

USB 2.0 Interface

2个USB3.0外置横插接口（1个USB3.0和1个USB3.0-OTG）,2个内置USB2.0 host

2 USB horizontal connectors ( 1 USB3.0 and 1 USB3.0-OTG), 2 built-in USB2.0 host

串口

Serial Port

1个1.25mm 3pin TTL调试串口

1 1.25mm 3-pin built-in serial port

TF卡

Micro SD Card

自弹式TF卡插座，最高支持256GB TF卡

Self-elastic micro SD card socket, up to 256GB capacity

WiFi

内置高性能SDIO接口WiFi6模块，支持IEEE 802.11 b/g/n/ax，默认单频WiFi6

Built-in high performance SDIO interface WiFi6 module, support IEEE 802.11 b/g/n/ax

蓝牙

Bluetooth

内置高性能串口接口BT模块，支持V2.1+EDR/BT v3.0/BT v3.0+HS/BT v5.2

Built-in high performance UART interface BT module with support for V2.1+EDR/BT v3.0/BT v3.0+HS/BT v5.2

以太网口

Ethernet

2路10/100/1000M自适应以太网RJ45网口+4芯POE排针

2-way 10/100/1000M Adaptive Ethernet RJ45 connector + 4-Pin POE header

风扇控制

Fan Control

1路FAN接口

One FAN port

GPIO接口

GPIO Interface

40pin 2.54mm排针：支持I2S、CAN、I2Cx3、UARTx5、PWMx2、SPI、GPIO接口

40pin 2.54mm pin: Supports I2S, CAN, I2Cx3, UARTx5, PWMx2, SPI, GPIO interfaces

PCIe 2.0

16pin PCIe 2.0 FPC接口可扩展PCIe外设

16pin PCIe 2.0 FPC port expands PCIe peripherals

实时时钟

Real Time Clock

超低功耗RTC电路（外接CR1220纽扣电池），并可支持定时开关机

Ultra-low-power RTC circuit (CR1220 battery) with timer and alarm functionalities

指示灯

LED Indicator

绿色工作指示灯

Blue LED indicator for running

按键

Buttons

烧录键（RECOVERY），电源键和复位键

Recovery mode button, power switch button and reset button

电源输入

DC Input

支持5V-2A电压直流电源输入（通过type-c座）

Supports 5V-2A voltage DC power input (type-c)

环境要求

Ambient Requirement

工作温度-20°C ~ 70°C，工作湿度0%~95%（不结露）

Working temperature -20°C ~ 70°C, working humidity 0%~95% (non-condensing)

物理尺寸

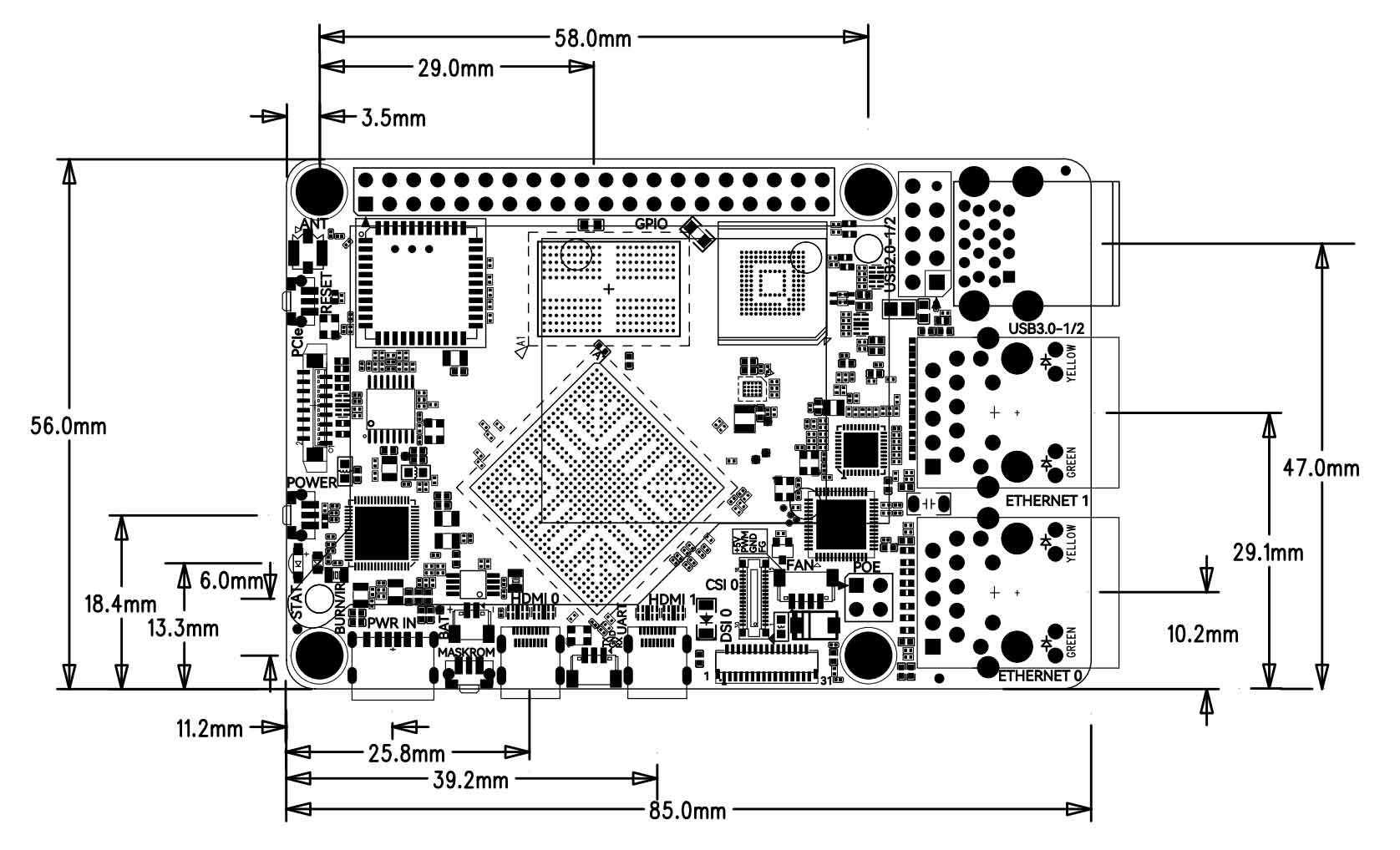

Physical Size

长*宽*高（85mm*56mm*17mm），PCB正面高度16mm

Length*Width*Height (85mm*56mm*17mm), PCB top side height 16mm

操作系统

Operating System

推荐安卓11，可选安卓12/13、Linux QT/Debian 11/Ubuntu-20.04、统信UOS和OpenHarmony 4.0

Recommended Android 11，optional Android 11/12, Linux Buildroot/Debian 11/Ubuntu-20.04, Tongxin UOS and OpenHarmony 4.0
