AOS-MR36A
产品介绍：
• RK3566安卓智能主板，采用瑞芯微 RK3566 Cortex-A55 四核64位芯片方案，Mali-G52-2EE GPU ，支持谷歌 Android11系统，支持主流音视频格式和图片的解码。支持4K、H.265硬解码，多路视频输出和输入，嵌入式3D GPU使RK3566完全兼容OpenGL ES 1.1/2.0/3.2、OpenCL 2.0和Vulkan 1.1。特殊的2D硬件引擎将最大化显示性能并提供非常顺畅的操作，内置的NPU(1T)支持INT8/INT16/FP16/BFP16混合操作性能更强，速度更快，接口更丰富。
• 支持单双6/8 位的LVDS显示输出，支持EDP与MIPI显示输出。支持HDMI-4K 输出，支持4K 视频播放。支持2.4GWIFI+BT、红外遥控器、重力感应、IO 口扩展、等功能，接口丰富，被广泛的应用到广告机、互动一体机、安防、工控等等智能控制领域。由于其硬件平台化、Android 智能化的特点，在需要进行人机交互，网络设备交互时，都可以在智能终端主板上进行使用。
第三章 基本功能列表
核心器件 | |
CPU | 瑞芯微 RK3566 1.8GHz Cortex-A55 四核 Mali-G52-2EE GPU 搭载NPU支持1T算力 |
GPU | ARM G52 2EE, 支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1,内嵌高性能2D加速硬件 |
内存 | LPDDR4 2GB,最大支持8GB |
内置存储器 | EMMC 8G，最大可支持256GB |
存储器扩展 | 最高支持 128GB 的 TF 卡扩展 |
基本接口 | |
USB口 | 5个USB 2.0 ，1个USB3.0 ( 其中1个USB OTG) |
串口 | 4路串口，默认TTL（可选配RS232）；其中UART4可选配485 |
I2C接口 | 1路标准的 I2C 接口，通讯电平为3.3V,可用于触摸、通讯 |
GPIO接口 | 4路GPIO口，通讯电平均为3.3V |
重力感应支持 | 板载G-sensor(预留功能，选配), |
定时开关机 | 支持 |
实时时钟 | 支持 |
网络支持 | |
以太网 | 1 个标准 RJ45 接口，10/100M 自适应以太网 |
WiFi/蓝牙 | 具备WIFI模块，默认2.4GWIFI（BT和 5GWIFI选配） |
移动网络 | 1 个内置 MINI PCI_E 座插槽，拓展连接 3G/4G 模块 |
显示接口 | |
LVDS输出 | 1个杜邦头30p双排针座子（支持单/双路6/8位）最大支持 1920*1080 分辨率 |
EDP输出 | 1个杜邦头20p双排针座子，最大支持2560*1600（默认不贴） |
HDMI输出 | 1个HDMI高清座子19Pin母座A型，支持4K/1080P输出 |
MIPI输出 | 1个MIPI 最大支持1920*1080 |
音频接口 | |
喇叭输出 | 左右双声道输出,最大支持8R*3W/4R*6W双喇叭，默认8R*1.5W/4R*3W |
耳机座接口 | 1 路音频双声道输出（模拟信号输出） |
麦克风接口 | 麦克风接口 1 路麦克风单声道输入（模拟信号输入） |
其他 | |
操作系统 | Android 11 |
电源插座 | 1 个外置 DC12V 输入插座（DC-5.5*2.0MM 母座），一个 2.54mm-4P 输入插座 |
电源适配器 | 输入：AC100-240V.50-60HZ， 输出： DC12V 3A(适屏而定) |
系统升级 | 支持 PC/U 盘/TF 卡升级 |

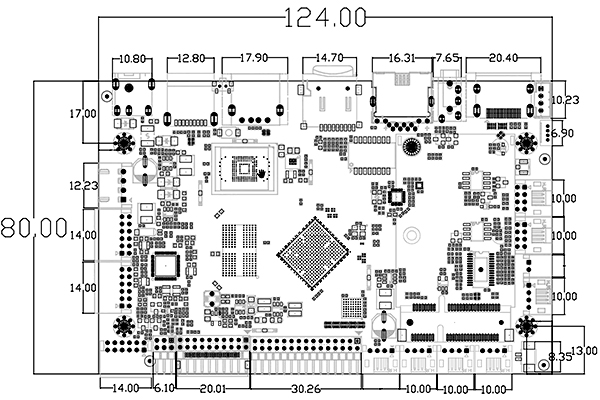

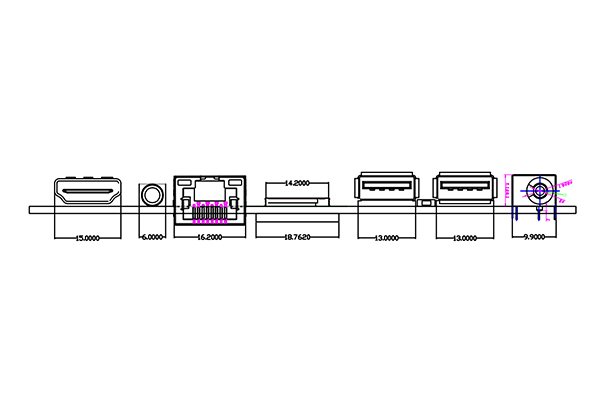

尺寸图
