芯片组

Intel® SOC

BIOS

EFI BIOS

内存

容量

1*DDR5 SO-DIMM，最大支持16GB

存储

M.2接口

SATA接口

1*M.2 KEY-M 2280 (PCle_X2 NVMe)

1*SATA3.0,SATA 电源 5V 2Pin

显示

输出

1*HDMI2.1,1°LVDS (LVDS/EDP 二选-) 1*DP1.4

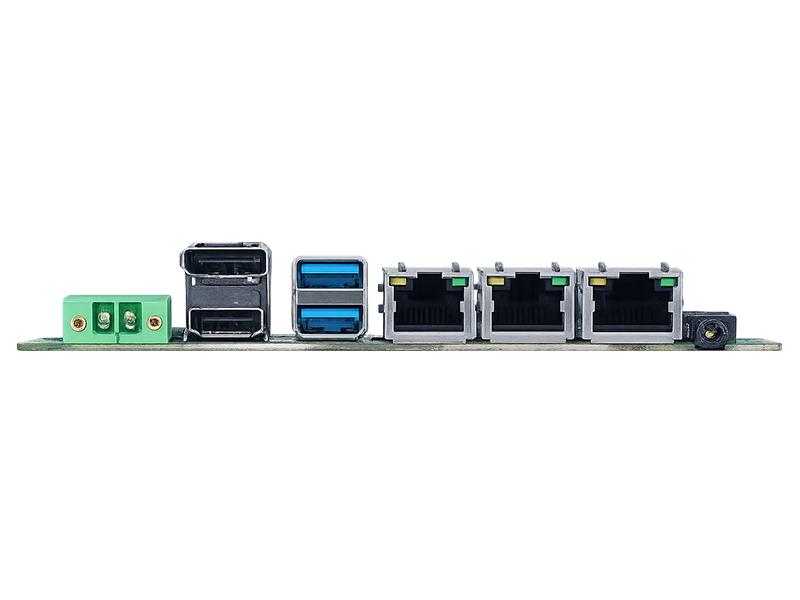

I/O

DC

USB

LAN

音频

DP

HDMI

1*DC_IN,

2*USB3.0,

3*LAN(Intel I226-V,LAN1 & LAN2 各支持 POE 供电 15W)

Audio,

DP1.4,

HDMI2.1

扩展接口/功能

1*TPM2.0(芯片可选，默认不带)

1*M.2Key-B(PCle+USB2.0协议，支持4G模块)，1*Nano SIM 卡槽

1*M.2 Key-E (PCle_X1+USB2.0协议)

1*CAN+12C 2x3Pin，间距2.0mm:1*SPK 1x4 间距2.54mm

6*COM,2x5Pin,间距2.0mm (其中 COM1 和 COM2 默认 RS232,可通过 BIOS 选RS485/RS422,另外4 个RS232)

1*CL_CMOS 1x2Pin 间距2.0mm

2*USB2.0排针，2x5Pin，间距 2.0mm

1*CPU_FAN，4Pin: 1*SYS_FAN,3Pin 间距 2.54mm

1*F_Panel,2x5Pin，间距2.0mm:1*BUZZ

1*8位GPIO插针，2x5Pin，间距2.0mm

1*F_AUDIO,2*5Pin,间距 2.0mm

1*AT/ATX 1x2Pin 间距2.0mm

电源

输入

DC9-36V，12V可选

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

重量

146mm (L) x 102mm (W)

不含散热器160g，散热器重量142g

环境

温度

湿度

工作温度:-20°C~+60°C;工作湿度:0%~90%相对湿度，无凝露

存储温度:-40°C~+85°C;存储湿度:0%~90%相对湿度，无凝露

操作系统

版本

Windows 10/Windows 11/ Linux

AOS-M3N100P

N97/N100/13-N305/N150
