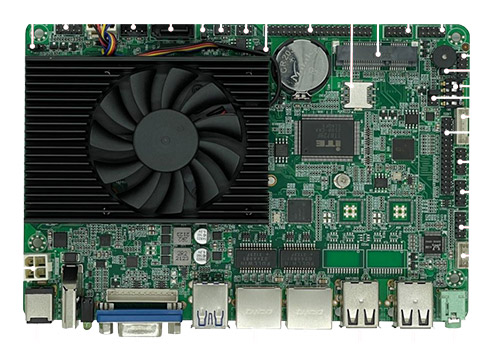

AOS-EPIC45P VER1.1
产品介绍：
AOS-EPIC45P主板主要特点如下：
1. 支持haswell-U或Broadwell-U Celeoron,Pentium,Core®I3/I5/I7 CPU；
2. 支持单通道1600/1333MHz DDR3L/1.35V内存，最大支持8GB;
3. 显示支持VGA、HDMI、LVDS或eDP；
4. 可支持4个intel i211千兆网络；
5. 可支持1个Mini-PCIe（WIFI/4G）和1个MSATA；
6. 可支持8个USB接口；
7. 内置6个RS232串口，可支持2个RS485；
8. 采用双滚珠智能风扇，可保障系统长时间稳定运行；
9. 支持AT和ATX模式切换，12V DC电源供电；
主板详细规格
项目 | 描述 | |||
处理器 | Intel®Core i3-4030U | Intel®Core i3-5005U | Intel®Core i5-4300U | Intel®Core i5-5300U |
双核1.9GHz | 双核2.0GHz | 双核1.9GHz (Up to 2.9GHz) | 双核2.3GHz (Up to 2.9GHz) | |
可兼容Intel Celeoron,Pentium,Core®I3/I5/I7 Haswell/Broadwell-U系列处理器 | ||||
内 存 | 1*SO-DIMM内存插槽，支持单通道1600/1333MHz DDR3L/1.35V内存，最大支持8GB | |||
显 示 | 集成Intel® HD Graphics 4400 核心显卡 | |||
1* VGA，1*HDMI接口，1*LVDS或eDP接口（二选一，默认为LVDS） | ||||
支持VGA、HDMI、LVDS或eDP同步/异步显示 | ||||
网 络 | 4* intel I211千兆网卡（可选支持2个或3个网卡）,支持网络唤醒/PXE | |||
存 储 | 1* mSATA3.0插槽（长卡） | |||
1* SATA3.0接口 | ||||
音 频 | 板载ALC662 6声道高保真音频控制器，支持MIC/Line-out，功放（支持2欧5W双声道） | |||
扩展插槽 | 1* Mini-PCIe插槽（半卡和长卡都支持）,支持WIFI/4G模块（SIM接口） | |||

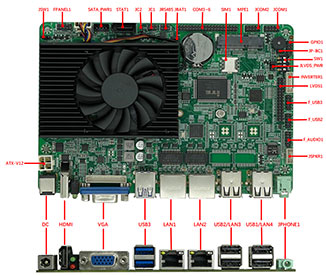

背板I/O接口 | 1* HDMI显示接口 | |||
1* VGA显示接口 | ||||
2* USB3.0 接口 | ||||
4* USB2.0 接口（其中USB1、USB2与LAN3、LAN4接口为二选一，默认为USB接口） | ||||
2* RJ-45 千兆网络接口（可选为4个千兆网口接口，其中LAN3、LAN4与USB2.0接口为二选一） | ||||
1* Line out接口(绿色) | ||||
1* 电源硬盘指示灯 | ||||
1* 12V DC电源输入接口 | ||||
内置I/O接口 | 1* JVGA接口 1*12Pin（与DB15同信号） | |||
1* LVDS接口 2*15pin,支持双通道24bit（可通过硬件调整为eDP接口，默认为LVDS） | ||||
1* 屏背光供电接口 1*6pin | ||||
4* USB 2.0接口 2*5Pin（当主板为双网口或3网口型号时，仅支持2个USB2.0） | ||||
1* 前置音频接口 2*5pin | ||||
1* 功放接口 1*4pin | ||||
6* COM接口（其中COM2可支持RS485/422，COM3可支持RS485） | ||||
1* 硬盘供电接口 | ||||
1* 4pin ATX电源接口 | ||||
1* 前面板开关按钮和指示灯接口 2*5Pin | ||||
风扇接口 | 1*4pin CPU风扇接口 | |||
GPIO | 支持4进4出GPIO | |||
BIOS | 64Mb Flash ROM | |||
看门狗 | 支持硬件复位功能（256级，0~255秒） | |||
操作系统 | Windows 7/Windows 10/Linux | |||
电源类型 | 采用DC 12V电源供电 | |||
工作温度 | 60℃～-10℃ | |||
储存温度 | -20℃～70℃ | |||
工作湿度 | 5%-95%相对湿度,无冷凝 | |||
尺 寸 | 165mm x 115mm | |||
