AOS-EPIC40D VER1.0
产品介绍：
EPIC40D主板主要特点如下：
1.集成Intel®Celeron J4125 2.0GHz 四核处理器，兼容Intel® Gemini Lake-R全系列CPU；
2.1* SODIMM插槽,支持单通道2400MHz DDR4内存,最大支持16GB;
3.支持VGA、HDMI、LVDS或eDP同步/异步显示；
4.可支持2个RTL8111H千兆网络；
5.可支持1个M.2 KeyE（WIFI）、1个M.2 KeyB（5G）和1个M.2 KeyM（SSD）；
6.可支持2个USB3.0接口、4个或6个USB2.0接口；
7.内置6个RS232串口，默认支持2个RS485，可选支持4个RS485；
8.无风扇散热，可制作成封闭式整机，做到防尘防潮；
9.支持-20~60度宽温工作
10.支持AT和ATX模式切换，12V DC电源供电；
一、主板详细规格
项目 | 描述 |
处理器 | 集成Intel®Celeron J4125 2.0GHz 四核处理器 ,TDP 10W |
内 存 | 1* SODIMM插槽,支持单通道2400MHz DDR4内存,最大支持16GB |
显 示 | 集成Intel®UHD Graphics 600核心显卡 |
1* VGA接口，1*HDMI接口，1*LVDS或eDP接口（默认为LVDS） | |
支持VGA、HDMI、LVDS或eDP同步/异步三显 | |
网 络 | 2* Realtek RTL8111H千兆网卡，支持网络唤醒/PXE |
存 储 | 1* 7pin SATA3.0硬盘接口,传输速率达6Gbps |
1* M.2 KeyM SSD插槽（2280/2242） | |
音 频 | 板载ALC897 7.1声道高保真音频控制器 支持MIC/Line-out，功放（支持2欧5W双声道） |
扩展插槽 | 1* M.2 KeyE 2230插槽，支持WIFI模块 |
1* M.2 KeyB 3052插槽，支持4G/5G模块 | |
背板I/O接口 | 1* HDMI显示接口 |
1* VGA显示接口 | |
2* USB3.0 接口 | |
2* RJ-45 千兆网络接口 | |
1* Line out/MIC二合一接口(黑色) | |
1* 电源硬盘指示灯 | |
1* 12V DC电源输入接口 | |
内置I/O接口 | 1* LVDS接口 2*15pin,支持双通道24bit（和eDP二选一，默认） |
1* 屏背光供电接口 1*6pin | |
4* USB 2.0接口 2*5Pin（当不需要支持4G/5G时，可支持6个USB2.0接口） | |
1* 前置音频接口 2*5pin | |
1* 功放接口 1*4pin | |
6* COM接口（COM1-6默认支持RS232，其中COM1/2可支持RS232或RS485，COM3可选支持RS485/422，COM4可选支持RS485，COM1~COM6也可选支持6个TTL 串口） | |
1* 硬盘供电接口 | |
1* 4pin ATX电源接口 | |
1* 前面板开关按钮和指示灯接口 2*5Pin | |
风扇接口 | 无风扇散热设计，预留1*4pin CPU风扇接口 |
GPIO | 支持4路输入输出GPIO |
BIOS | 64Mb Flash ROM |
看门狗 | 支持硬件复位功能(256级，0~255秒) |
操作系统 | Windows 10/Linux |
电源类型 | 采用DC 12V电源供电 |
工作温度 | 60℃～-10℃ |
储存温度 | -20℃～70℃ |
工作湿度 | 5%-95%相对湿度,无冷凝 |

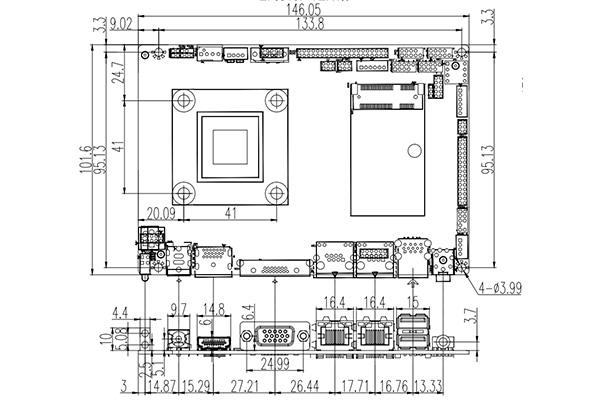

尺 寸 | 146mm x 102mm |
