芯片组

Intel® H670 Chipset

BIOS

AMI BIOS，支持上电开机、定时开机、远程开关机设备智能识别

内存

容量

2×DIMM 插槽，PC-DDR4 内存，支持 2133/2400/2666/2933/3200MHz，最大支持 64G

存储

NGFF（M.2）接口
SATA 接口

1×NGFF（M.2）：Key-M，M.2 2280 NVME PCIE3.0 x4 SSD；可选 M.2 2242 硬盘
默认 NVME（PCIE）协议，可改硬件支持 SATA 协议和 PCIE 协议共存
主板 NGFF（M.2）接口可改硬件支持 PCIE 与 SATA 协议共存，改后 SATA2 接口无信号
1×SATA1/2/3/4：标准 SATA 硬盘接口，支持 SATA 3.0

显示

UHD 730/770
HDMI®2.0
HDMI_CON
VGA DB15
EDP
EDP_PWR
EDP-C 屏线
PCI-E X16
PCI-E X4
显卡显示设置

Intel® UHD Graphics 730/770：支持单显、双屏/三屏/四屏复制及扩展
1×HDMI®2.0：4096/3840×2160@60Hz
1×HDMI_CON：4096/3840×2160@60Hz（16Pin，2×8Pin，2.0mm）
1×VGA DB15：1920×1080@60Hz
1×EDP：4096/3840×2160@60Hz（30Pin，2×15Pin，2.0mm）
1×EDP_PWR：EDP 电压控制插针（6Pin，2×3Pin，2.0mm）
EDP 用 EDP-C 屏线（30Pin 背光一体屏线）
2×PCI-E X16：仅 X16_1 接设备时支持 PCIE3.0 x16；X16_2 接设备或两槽同时接设备时，两槽均为 PCIE3.0 x8；可刷 BIOS 支持 PCIE4.0
3×PCI-E X4：支持 PCIE3.0 x4；可刷 BIOS 支持 PCIE4.0
主板默认接独立显卡后，主板端显示接口无显示；可改 BIOS 支持独立显卡与主板端同步显示

网络

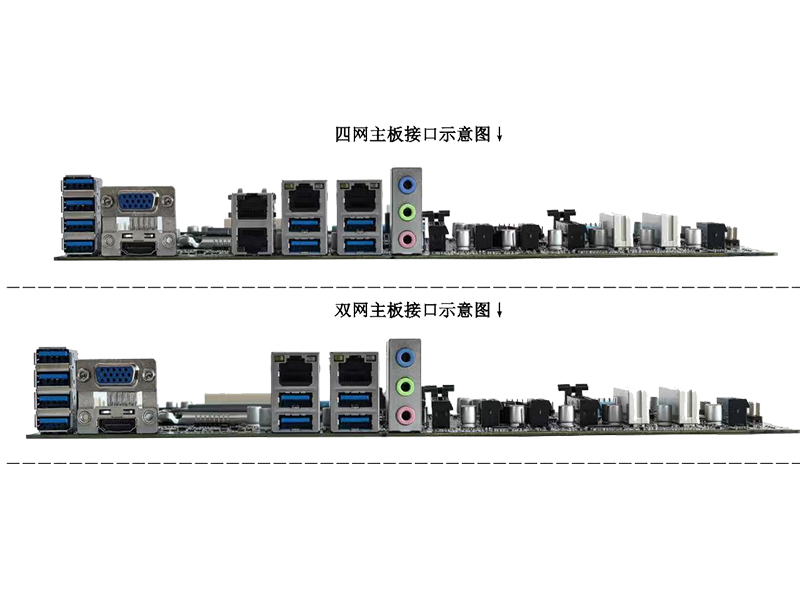

2/4/6×LAN
M2-WIFI

六网：默认 1×Intel® I219V + 5×Intel® I226-V 2.5G 网卡
四网：1×Intel® I219V + 3×Intel® I226-V 2.5G 网卡
双网：1×Intel® I219V + 1×Intel® I226-V 2.5G 网卡
支持网络唤醒、PXE 功能
1×M2-WIFI：Key-E，M.2 2230 PCIE3.0 x1 & USB，支持 WiFi 蓝牙模块

I/O

USB3.2
F_USB3_A
F_USB1/2/3
音频
LINE IN
LINE OUT
MIC IN
F_AUDIO
F_PANEL
AUTO_SW

8×USB3.2：后置标准 USB3.2 Gen1，最大传输带宽 5Gbps
1×F_USB3_A：前置 USB3.2 Gen1，一组 2×USB3.2（20Pin，2×10Pin，2.0mm）
F_USB1/F_USB2/F_USB3：前置 USB2.0，每组 2×USB2.0（9Pin，2×5Pin，2.54mm）
Realtek ALC897 HD 数字音频解码器，6 声道高保真音频控制器
1×LINE IN：线路输入（蓝色）
1×LINE OUT：音频输出（绿色）
1×MIC IN：麦克风输入（红色）
1×F_AUDIO：标准音频插针（9Pin，2×5Pin，2.54mm）
1×F_PANEL：开关、电源灯、硬盘灯、重启（9Pin，2×5Pin，2.54mm）
1×AUTO_SW：支持硬件控制上电开机（3Pin，1×3Pin，2.0mm）

板载功能

PCI
COM1/2
JCOM1
JCOM2
COM3-8
COM9-12
TTL
FAN1
FAN2
CLR_CMOS
GPIO_CN
JLPT

2×PCI：标准 PCI 插槽，可接 PCI 设备
1×COM1/2：RS232/RS485 可选（BIOS 设置）（9Pin，2×5Pin，2.54mm）
1×JCOM1：控制 COM3 第 9 脚电压 0V/5V/12V 可选（6Pin，2×3Pin，2.0mm）
1×JCOM2：控制 COM4 第 9 脚电压 0V/5V/12V 可选（6Pin，2×3Pin，2.0mm）
1×COM3/4/5/6/7/8：串口，默认 RS232（9Pin，2×5Pin，2.54mm）
1×COM9~12：串口，默认 RS232（39Pin，2×20Pin，2.0mm）
所有串口可改硬件支持 TTL
1×FAN1：CPU 风扇，支持温控（4Pin，1×4Pin，2.54mm）
1×FAN2：系统风扇，不支持温控（3Pin，1×3Pin，2.54mm）
1×CLR_CMOS：主板清零、放电（3Pin，1×3Pin，2.0mm）
1×GPIO_CN：GPIO 控制（10Pin，2×5Pin，2.0mm）
1×JLPT：并口，标准打印口（25Pin，2×13Pin，2.0mm）

电源

ATXPWR1
ATX2

1×24Pin ATXPWR1：标准台式机电源
1×8Pin ATX2：CPU 最大睿频功耗约 219W，建议用 500W 以上电源

看门狗

Watch Dog

看门狗编程（256 级，0~255 秒）

物理参数

尺寸

305mm (L) × 220mm (W) × 42mm (H)

环境

温度
湿度

工作温度：-10℃~60℃
工作湿度：5%~95% 相对湿度，无冷凝

操作系统

版本

支持 Windows 11、Windows 10、Linux 等

AOS-MSH67026LS

双网：1×Intel® I219V + 1×Intel® I226-V 2.5G 网卡

AOS-MSH67026LS

四网：1×Intel® I219V + 3×Intel® I226-V 2.5G 网卡

AOS-MSH67026LS

六网：默认 1×Intel® I219V + 5×Intel® I226-V 2.5G 网卡
