芯片组

Intel Q470

BIOS

AMI BIOS

内存

容量

4条U-DIMM内存插槽，支持双通道DDR4 2933MHz ; 单条最大32GB，整板最大支持128GB

图形处理器

芯片

Intele UHD Graphics

存储

SATA接口

M.2接口

4* SATAIII，支持 Raid 0/1/5/10;

1*M.2 Key M NVME/SATA自适应

显示

输出

VGA+HDMI+DP显示接口

VGA：1个标准DB15 (1920 x1080@60Hz)

HDMI：1个标准HDMI接口（4096x2160@30Hz）

DP：1个标准DP接口 3840*2160 60Hz）

网络

芯片

2个Intel 10/100/1000Mb网口

2*LAN，采用Intel i219-LM+Intel i210-AT网卡芯片

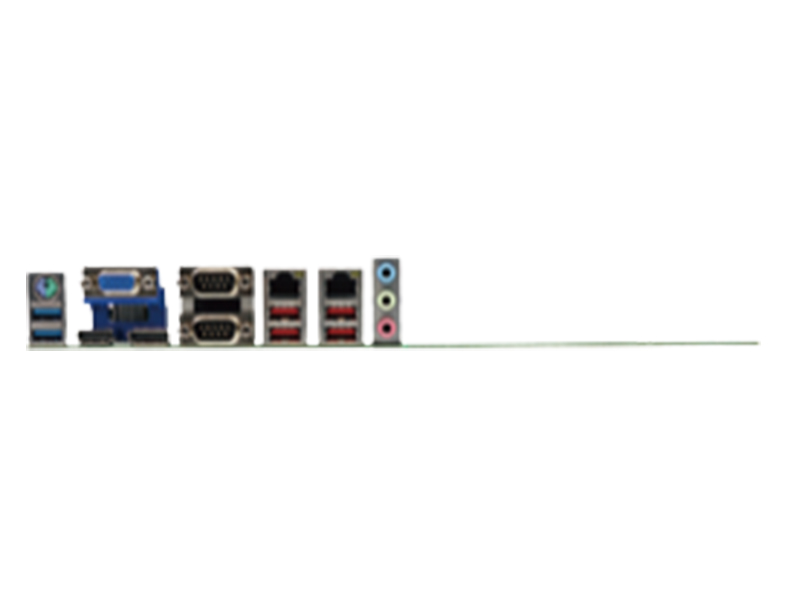

I/O

其他I/O

电池

1* LPT，1* F_Audio, 1* F_Panel, 1* GPIO，4进4出, 1*TPM（预留）, 1* CPU FAN 支持温控, 2* SYS FAN 支持温控

1*BAT CR2032

板载功能

COM

USB

键鼠

音频

扩展接口

2*COM1/2,支持RS232/422/485,COM1 Pin9带5V、12V电，位于I/O接口

4*COM3/4/5/6，支持232全信号，位于板上

Supper I/O IT8786I HX

4*USB3.2 Gen2， 位于I/O接口网口下方

2*USB3.2 Gen1，位于I/O接口PS/2下方

6*USB2.0，位于板上，排针引出

1*USB2.0 Type-A，位于板上

1*PS/2鼠标、键盘接口，位于I/O接口

Line-out，Line-in，Mic-in，位于I/O接口

2*PCIe x16 Gen4，两槽同时插卡时2个x16槽自动配置为x8信号；当远端x16槽无插卡时近端为x16信号）

3*PCIe x4 Gen3

2*PCI 32-bit/33 MHz，IT892E

1*mPCIe,支持WiFi/BT,包含1路USB2.0信号，支持4G功能。

PCI转接芯片IT892E

电源

输入

标准ATX 24pin+8pin电源供电

看门狗

输出

间隔

Watchdog功能，

支持1~255秒系统重启

物理参数

尺寸

305mm x 244mm

环境

温度

湿度

工作温度：-10°C ~60°C   储存温度：-20~75°C

5%~95% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux

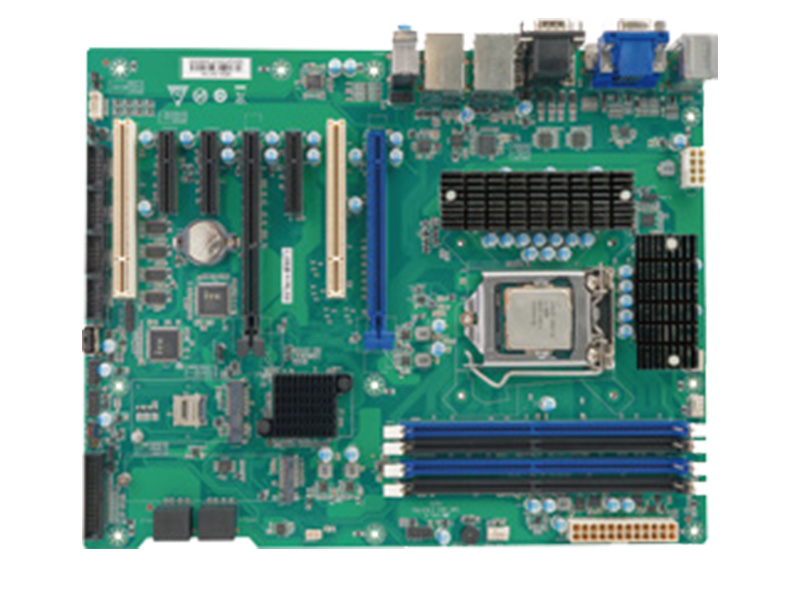

AOS-MSQ6702LZ

i910900T、i710700T、i510500T、i310300T 奔腾 G6400T、赛扬 G5905T

i911900T、i711700T、i511500T、i511400T、i311300T 奔腾 G6405T、赛扬 G5905T

10 代：i910900、i710700、i510500、i510400、i310300

11 代：i911900、i711700、i511500、i511400、i311300
