芯片组

Intel Q670

BIOS

AMI BIOS 256Mb SPI FLASH

内存

容量

4条DIMM内存插槽，支持双通道DDR5 5600MHz; 单条最大32GB，整板最大支持128GB

图形处理器

芯片

Intele UHD Graphics

存储

SATA接口

M.2接口

4x SATAIII，支持软件RAID 0/1/5/10

1*M.2 Key-M /2280/SSD插座，支持PCIEx4信号

1*M.2 Key-M /2280/SSD插座，NVME与SATA自适应（主板PCIEx4插槽BOM可选）

显示

输出

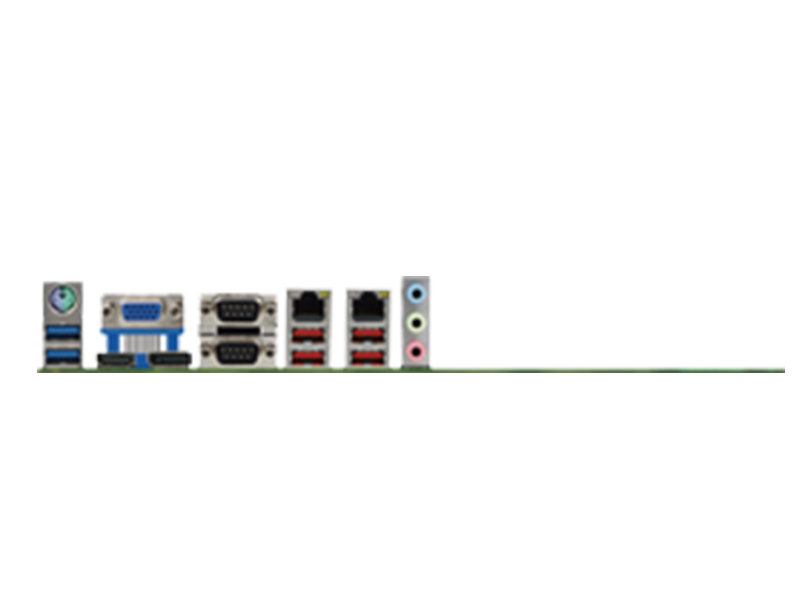

VGA+HDMI+DP显示接口

VGA：1个标准DB15 VGA接口，支持分辨率最高为1920x1080@60Hz

HDMI：1个标准HDMI接口，支持分辨率最高为4096x2160@30Hz

2*LAN，采用Intel i219-LM（PHY）+Intel i226-V（NIC）网卡芯片

DP：1个标准DP接口，支持分辨率最高为4096x2304@60Hz

网络

芯片

2*LAN，采用Intel i219-LM（PHY）+Intel i226-V（NIC）网卡芯片

1个Intel 10/100/1000Mb+1个Intel 10/100/1000/2500Mb网卡

I/O

其他I/O

电池

1* LPT，1* F_Audio，1* F_Panel，1* eSPI，1* SMBUS，1* GPIO 插针接口，支持 4 路输入和 4 路输出；1* TPM2.0，1* CPU FAN，支持温控；2* SYS FAN，支持温控

1*BAT CR2032

板载功能

COM

USB

键鼠

音频

扩展接口

4*COM3/4/5/6/ 支持232全信号，2*COM1/2 支持RS232/485/422

6*USB3.2， 位于I/O接口（4个10Gbps 速度，2个5Gbps 速度）

3*USB3.2（1个USB3.2板内竖插，2个USB3.2板内插针，5Gbps 速度）

4*USB2.0（4个USB2.0个板内插针）

1*PS/2鼠标、键盘接口

Line-out，Line-in，Mic-in；Realtek ALC897

2*PCI-E 16X 5.0（X8 信号），1*PCI-E 4X 4.0（与板内 M.2 接口 BOM 可选），2*PCI-E 4X 4.0，1*PCI-E 4X 3.0，1*PCI，1*MPCI-E

电源

输入

标准ATX 24pin+8pin电源供电

看门狗

输出

间隔

Watchdog功能，

支持1~255秒系统重启

物理参数

尺寸

305mm x 244mm

环境

温度

湿度

工作温度：-10°C ~60°C   储存温度：-20~75°C

5%~95% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux

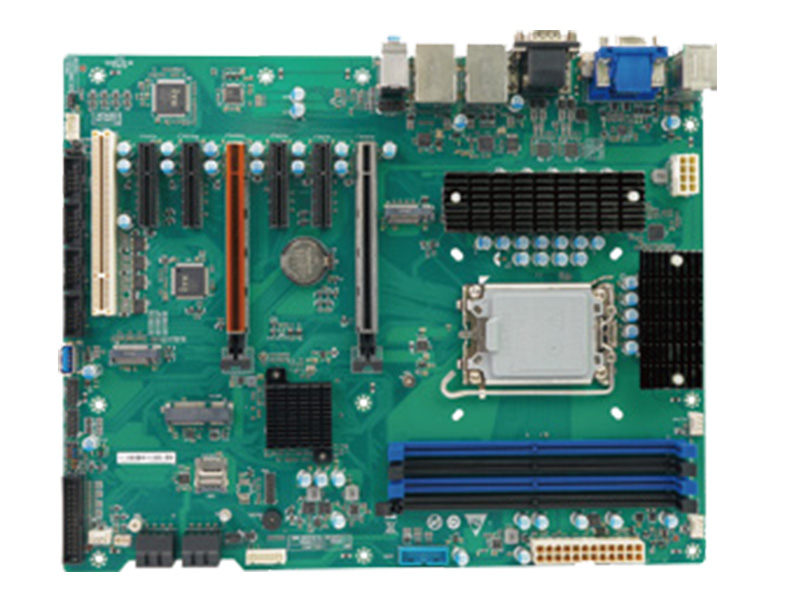

AOS-MSQ6702LZ

支持：i9 /i7 /i5 /i3、Pentium（奔腾）、Celeron（赛扬）G 系列

i9：12900T、13900T、14900T

i7：12700T、13700T、14700T

i5：12500T、13500T、14500T

i3：12300T、13300T、14300T

奔腾：G7400T

赛扬：G6900T

i912900 /13900 /14900 i712700 /13700 /14700 i512500 /13500 /14500 i312300 /13300 /14300
