芯片组

Intel Q870/H810

BIOS

AMI BIOS 256Mb SPI FLASH

内存

容量

4条288pin U-DIMM内存插槽，支持双通道DDR5 5200/5600MHz；单条最大48GB，整板最大支持192GB

图形处理器

芯片

Intel Xe LPG Graphics

存储

M.2接口

SATA接口

1*M.2 M-Key /2280 Sata/NVME自适应，PCIe x4/Sata3.0信号

4*SATAIII，支持软件RAID 0/1/5/10

显示

输出

VGA+HDMI+DP+eDP 四个显示接口

VGA：1个标准DB15 VGA接口，支持分辨率最高为1920x1080@60Hz

HDMI：1个标准HDMI接口，支持分辨率最高为4096x2160@30Hz

DP：1个标准DP接口，支持分辨率最高为4096x2304@60Hz

eDP：1个eDP接口

网络

芯片

2*LAN，采用Intel i219-LM（PHY）+Intel i210-AT（NIC）网卡芯片

1个Intel 10/100/1000Mb+1个Intel 10/100/1000/2500Mb网卡

I/O

其他I/O

电池

1* LPT；1* F_Audio；1* F_Panel；1* eSPI；1* eDP；1* GPIO插针接口，支持4路输入和4路输出；1* TPM2.0；1* CPU FAN，支持温控；2* SYS FAN，一路支持温控

1*BAT CR2032

板载功能

COM

USB

键鼠

音频

扩展接口

4*COM3/4/5/6/ 支持232全信号；2*COM1/2 支持RS232/485/422

4*USB3.2， Gen2位于I/O接口（10Gbps 速度）

2*USB3.2， Gen1位于I/O接口（5Gbps 速度）

4*USB3.2， Gen1板内插针（5Gbps 速度）

3*USB2.0（板内插针，其中1个为Type-A立式）

1*PS/2鼠标、键盘接口

Line-out，Line-in，Mic-in；Realtek ALC897

1*PCIe x16 1*MPCIe （PCIe x1 3.0 + USB2.0信号） Gen 5.0；1*PCIe x8 Gen 5.0；2*PCIe x4 Gen 4.0 （x2信号）；2*PCIe x4 Gen 4.0；1*PCI （32-bit/33 MHz)；

电源

输入

标准ATX 24pin+8pin电源供电

看门狗

输出

间隔

Watchdog功能，

支持1~255秒系统重启

物理参数

尺寸

305mm x 244mm

环境

温度

湿度

工作温度：-10°C ~60°C   储存温度：-20~75°C

5%~95% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux

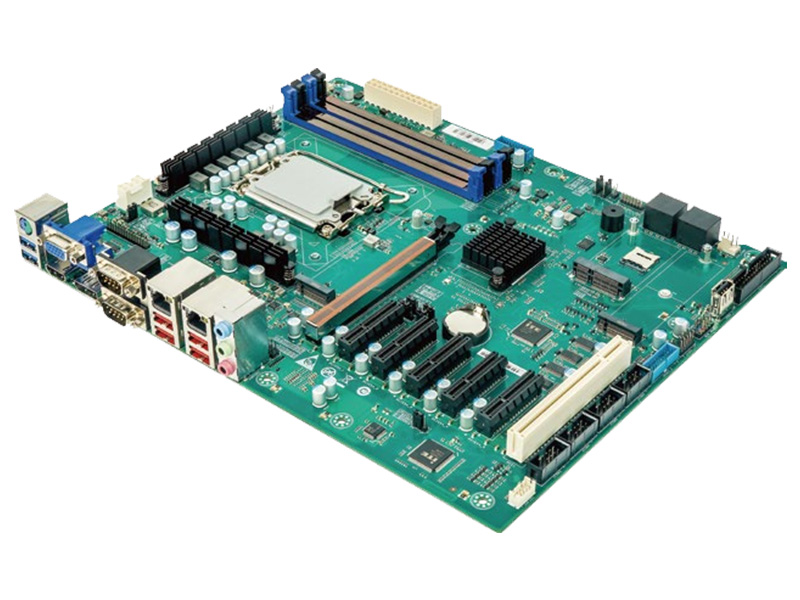

AOS-MSH8102LZ

支持CPU

Ultra 9285（65W）｜Ultra 9285T（35W 低功耗）

Ultra 7265（65W）｜Ultra 7265T（35W 低功耗）

Ultra 5245（65W）｜Ultra 5245T（35W 低功耗）

Ultra 5225（65W）｜Ultra 5225T（35W 低功耗）

Ultra9285K、Ultra7265K/KF、Ultra5245K/KF
