芯片组

Intel® Z390 Chipset, TDP 6W

BIOS

AMI UEFI BIOS ，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

2*DDR4 SO-DIMM 2666, up to 32 GB （高频率内存可以自动兼容）

存储

M-SATA接口

SATA接口

1×M-SATA

2×SATA 3.0

显示

输出

Intel CPU 集成 UHD 显示控制器

1*VGA: max resolution up to 1920*1200@60Hz

1*HDMI: max resolution up to 4096*2160@24Hz

网络

芯片

2*RJ45 千兆以太网口 RTL8111H

I/O

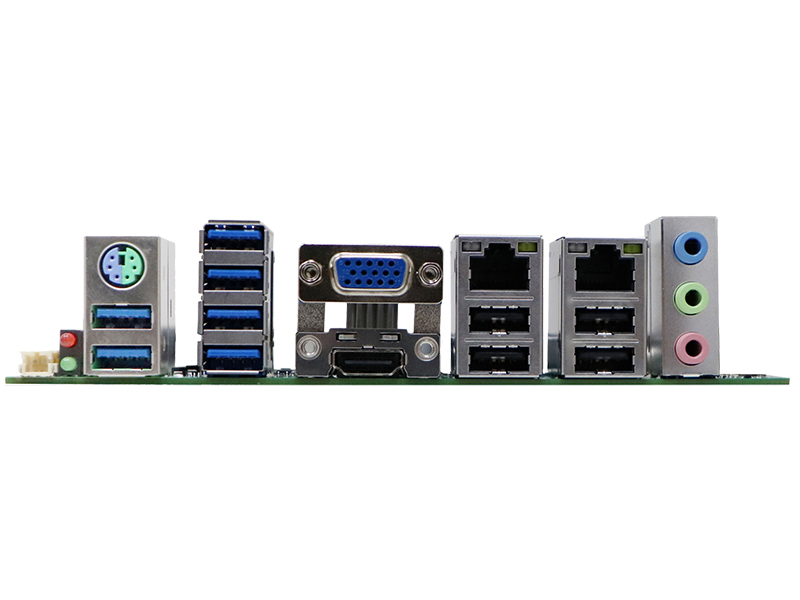

后 IO

USB

板载

并⼝/I²C/ GPIO

串⼝

⾳频

扩展总线

其他端⼝

6x USB3.0（四层 USB 3.0 Type-A+ 双层 USB3.0），

4x USB3.0（2*双层 USB 2.0 Type-A）

1x 2*5N9Pin Header，拓展 2*USB2.0

1 个 8bit GPIO 接口

6 个 RS232 串口

COM2 支持 RS232/RS422/RS485 跳线选择

COM3 支持 RS232/RS485 跳线选择

COM2&COM3&COM4 支持 Pin9 5/12V 供电

后 IO 支持 Mic-in, Line-out，line-in 支持机箱前面板音频

1*PCIe x16

1*mini pcie（PICE3.0+USB2.0 信号）

远程开关接口

电源

输入

ATX PSU

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

244mm (L) x 244mm (W)

环境

温度

湿度

工作温度：0°C ~60°C   储存温度：-20~75°C

10%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux

AOS-MAZ3926CH

Intel Core i3-6100 /6320/6300   3.7GHZ

Intel Core i3-7100    3.9GHZ

 Intel Core i3-8100 /8300  3.6GHZ

 Intel Core i3-9100 /F  2.9GHZ

AOS-MAZ3926CH

Intel Core i5-6500/6600   3.6GHZ/3.9GHZ

Intel Core i5-8400/8500/8600     2.8GHZ/3.0GHZ/3.1GHZ

Intel Core i5-9400/F/9500/F     2.9GHZ/3.0GHZ

AOS-MAZ3926CH

Intel Core i7-6700     3.4GHZ

Intel Core i7-8700    3.2GHZ

Intel Core i7-9700/F    3.0GHZ
