芯片组

采用 Intel® Q270 芯片组

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

默认 32G 内存(2 条 16G DDR4 内存)，提供 2x288PIN DDR4 2133MHz/2400MHz/2666MHz

U-DIMM 1.2V 内存插槽，最大支持 64G 内存(批量可改

存储

 MSATA接口

M.2

默认 6 个 SATA 接口，最大支持 10 个 SATA 接口(批量可加 4 个) 6* SATA 接口（支持 SATA3.0,最大传输速率 6Gb/s）,支持 RAID 模式 (RAID 0，1，5)

1 个 M-SATA 接口(与 SATA5 接口共用资源，批量可改)

1*M2 2280(支持 PCIE X4 NVME 协议固态硬盘）

显示

芯片组

输出

集成 Intel HD 核芯显卡

2*HDMI 接口 HDIM 接口支持最大分辨率 4096*2304@24Hz

1*LVDS 接口 LVDS 接口，2*15pin，支持双通道 24bit

1*VGA 接口

支持 HDMI，LVDS 同步/异步双显

网络

芯片

1*10/100/1000Mbps Realtek RTL 8111H/G 网络接口，支持网络唤醒/PXE

I/O

USB 3.0

USB 2.0

USB3.0转RJ45

显示

网口

COM

音频

LINE/AUDIO/MIC

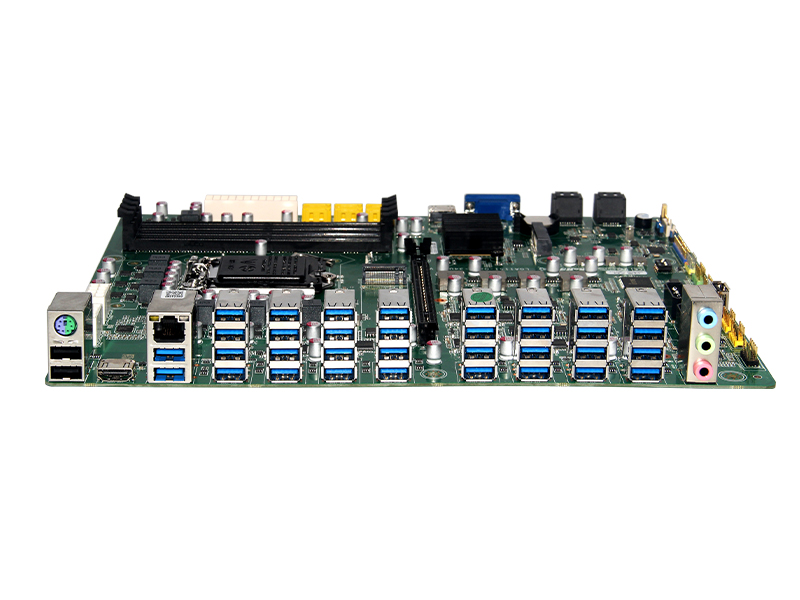

默认 24 个 USB3.0 接口，最大支持 32 个 USB3.0 接口(批量可加 8 个)

2*USB2.0+PS/2（下面 USB2.0,上面是 PS/2 口）

2* USB3.0+RJ45 二合一接口（下面 USB3.0,上面是 RJ45）

1*HDMI

1*RJ45

1*COM

板载 ALC897 6 声道高保真音频控制器，支持 MIC/Line-out

1* LINE/AUDIO/MIC 三合一音频接口

板载功能

USB2.0

HDMI 接口

VGA

ATX 24PIN

ATX 8PIN

CPU 风扇接口

COM

按钮

系统风扇接口

电源输入接口

风扇接口

BIOS

4*USB2.0 排针（2 组），1*USB2.0 加密狗接口

1*HDMI 接口

1*VGA 接口

1*ATX 24PIN 供电接口

2*4 ATX 8PIN CPU 电源接口（注意一定要插满）

1*4PIN CPU 风扇接口,支持温控

2* COM 接口,支持 RS232 协议,2 个 2.54 绿色排针

1* 前面板开关按钮和 1*指示灯接口 2*5Pin 彩色排针

1*3PIN 系统风扇接口

2* 1*4 电源输入接口 USB3.0 供电（注意一定要插满）

1*4pin CPU 风扇接口，2*4pin 系统风扇接口

AMI 64Mb Flash ROM

电源

输入

采用 ATX 电源 支持 S0、S1、S4、S5

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

305mm (L) x 244mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 7 / windows8 / Linux

  AOS-MSQ27032UK
