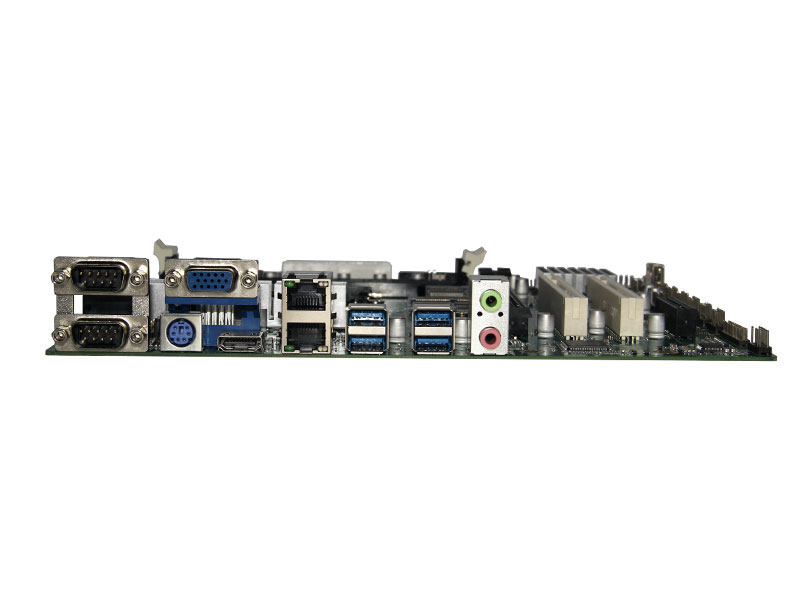

AOS-MSB85AM2
产品介绍：
产品描述
工业级Micro ATX主板
ATX工业大母板
支持 Haswell LGA115x封装4代I3/I5/I7CPU
支持INTEL H81/B85高速芯片组
支持2~4千兆网口、支持异步双显（HDMI+VGA）
支持多通道DDR3内存 最大支持16G
支持1*MSATA、2*SATA3.0接口
支持1*PCIE X16、1*PCIE X1、2*PCI
支持网络唤醒、上电开机、看门狗等
产品符合CE FCC ROHS规范
规格参数
处理器 | CPU | 支持 Intel® Haswell-S Core™ 4代CPU i3/i5/i7 /Xeon /Celeron/Pentium LGA115X处理器 |
芯片组 | Intel® H81/B85 | |
BIOS | AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能 | |
内存 | 容量 | 4GB 2*DDR3 1333/1600 MHz memory , Max.16GB |
存储 | SATA接口 MSATA接口 | 2*SATA 1*MSATA |
显示 | 芯片组 输出 | CPU集成显卡HD Graphics VGA+HDMI 单显 ，双显（同/异步显示） 1 × VGA （最大支持分辨率：1920×1080） 1 ×HDMI （最大支持分辨率：1920×1080） |
网络 | 芯片 | 2~4 INTEL I211AT 10/100/1000M（RJ45 LAN） |
I/O | USB 3.0 PS/2 COM口 音频 | 4x USB3.0 1 × PS/2键盘鼠标 2 × COM接口 1 × LINE-OUT & MIC-IN ，集成6声道高保真音效 |
板载功能 | COM口 USB2.0 FP GPIO PCIE
| 4*RS232 4*USB2.0 1*FP 1*GPIO(4进4出) 1*PCIE3.0 X16 1*PCIE X1 2*PCI |
电源 | 输入 额定功耗 | ATX 1*24Pin +1*8Pin 200W |
看门狗 | 输出 间隔 | 中断、系统重启 255级定时间隔 |
物理参数 | 尺寸 | 240mm (L) x 210mm (W) |
环境 | 温度 湿度 | 工作温度：0°C ~50°C 储存温度：-20~70°C 5%~90% 无冷凝 |
操作系统 | 版本 | Windows 10/Windows 7 / windows8 / Linux |
订购信息
销售型号 | 说明 |
AOS-MSB85AM2 | CPU：I3 4130 (可选) |
AOS-MSB85AM2 | CPU：I5-4440 (可选) |
AOS-MSB85AM2 | CPU：I7-4770 (可选) |
应用领域
适用于教育，餐厅，酒店，商场，公司会议，政务公开等领域。
