芯片组

Intel® Q670 Chipset, TDP 6W

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

DDR4-2933, 4*U-DIMM, 最大64 GB(⾼频率内存可以⾃动兼容 )

存储

SATA接口

M.2接口

4*SATA 3.0,

1*M.2 KEY-M

显示

芯片组

输出

Intel CPU 集成 UHD 显示控制器

1*VGA: max resolution up to 1920*1200@60Hz

1*HDMI: max resolution up to 4096*2160@24Hz

1*DP: max resolution up to 4096*2160@ 60Hz

网络

芯片

WIFI/4G/5G

1 ×  10/100/1000M，2xRJ45 千兆以太⽹⼝ I219-V,I210AT

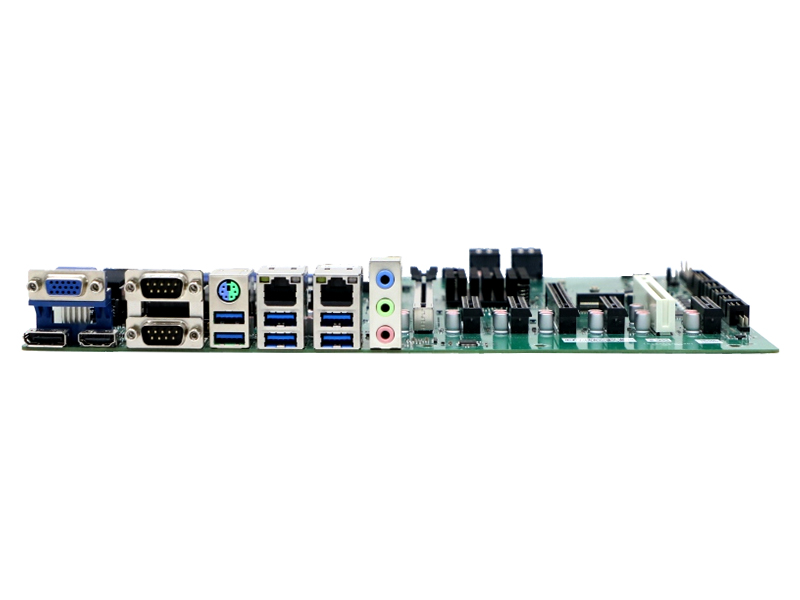

I/O

USB 3.0

HDMI

COM

DC JACK

音频

后IO：6x USB3.0，0（双层 USB 3.0 Type-A）

1× HDMI/VGA/DP

2 × COM

1 × DC JACK接口

1 × LINE-OUT &  MIC-IN

板载功能

COM口

USB

LED

GPIO

LPT

        PS/2

JCASH

PCIe

⽀持 RS232/RS422/RS485 跳线选择（6个）,1 ⽀持 Pin9 5/12V 供电选择

板载：3x 2*5N9Pin Header，拓展 6*USB2.0，1*USB2.0 Type-A 直立

1*SATA LED

8个可编程GPIO（可选）

1*JLPT(可选)

1*PS/2

1*JCASH(钱箱接口，搭配HY钱箱板)

2*PCIe x16（X8 信号）

4*PCIe x4（X4 信号）

1* PCI slot

电源

输入

额定功耗

ATX PSU

200W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

305mm (L) x 244mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux/Server 2008/2012

AOS-MSQ67I22H

Intel Core i3-12100 主频 3.3GHz

Intel Core i3-13100 主频 3.4GHz

AOS-MSQ67F22H

Intel Core i5-12400 主频 2.5GHz

Intel Core i5-13400 主频 2.6GHz

Intel Core I5-14400 主频 2.5GHz

AOS-MSQ67J22H

Intel Core i7-12700 主频 2.1GHz

Intel Core i7-13700 主频 2.4GHz

Intel Core i7 14700 主频 2.4GHz

AOS-MSQ67X22H

Intel Core i9-12900 主频 3.2GHz

Intel Core i9-13900 主频 3.0GHz
