芯片组

Intel® H110 Chipset, TDP 6W

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

DDR4-2133  4G , 2*U-DIMM, up to 32 GB (⾼频率内存可以⾃动兼容)

存储

SATA接口

M.2接口

3*SATA 3.0

 1*M.2 KEY-M
128G

显示

芯片组

输出

Intel CPU 集成 UHD 显示控制器

1*VGA: max resolution up to 1920*1200@60Hz

1*HDMI: max resolution up to 4096*2160@24Hz

1*DP: max resolution up to 4096*2160@60Hz

网络

芯片

WIFI/4G/5G

1 ×  10/100/1000M（2×RJ45 LAN）

1 x WIFI/3G/4G （M.2 ）

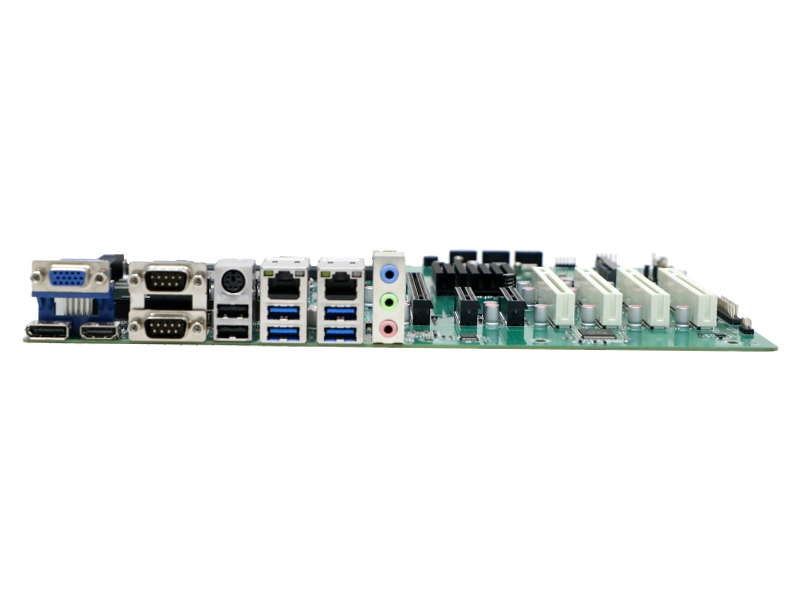

I/O

USB 3.0

USB 2.0

HDMI

COM

DC JACK

音频

RJ45

4x  USB3.0

2*USB2.0

1× HDMI/VGA

1 × COM

1 × DC JACK接口

1 × LINE-OUT &  MIC-IN

                      2 × RJ45

板载功能

COM口

USB

LPT

PCIE

PS/2

GPIO

 BIOS

6 个 RS232 串⼝（6 串⼝可选）,COM1 ⽀持 RS232/RS422/RS485 跳线选择

COM2⽀持RS232/RS485 跳线选择 ，COM1&COM1⽀持Pin9 5/12V 供电选择

1 x 2*5N9Pin Header,拓展 1*USB2.0 Type-A 直⽴

板载:1 x 2*5N9Pin Header,拓展 1*USB2.0 Type-A 直⽴

1*JLPT(可选)

1*PCIe x16,

2* PCIe x4(X1 信号)

4* PCI slots

1*PS/2

8个GPIO可编程，可选

AMI UEFI BIOS

电源

输入

额定功耗

ATX  1*24Pin +1*8Pin

200W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

305mm (L) x 244mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux/Server 2008/2012

AOS-MSH11I2C6H

 CPU：i3-6100 主频 3.7GHz

CPU：I3-7100主频 3.9GHz

CPU：i3-8100 3.6GHz

CPU：i3-9100主频 3.6GHz

AOS-MSH11F2C6H

CPU：i5-6400主频 2.7GHz

CPU：i5-7400主频 2.9GHz

CPU：i5-8400主频 2.8GHz

CPU：i5-9400主频 2.9GHz

AOS-MSH11J2C6H

CPU：i7-6700主频 3.4GHz

CPU：i7-7700T主频 2.9GHz

CPU：i7-8700 主频 3.2GHz

CPU：i7-9700主频 3.0GHz
