芯片组

Intel® H81/B85

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

4GB  DDR3 1333/1600 MHz memory ,  Max.16GB

存储

SATA接口

MSATA接口

2*SATA

1*MSATA

显示

芯片组

输出

CPU集成显卡HD Graphics

VGA+HDMI    单显 ，双显（同/异步显示）

1 × VGA   （最大支持分辨率：1920×1080）

     1 ×HDMI   （最大支持分辨率：1920×1080）

网络

芯片

3 × INTEL I211AT  10/100/1000M（RJ45 LAN）

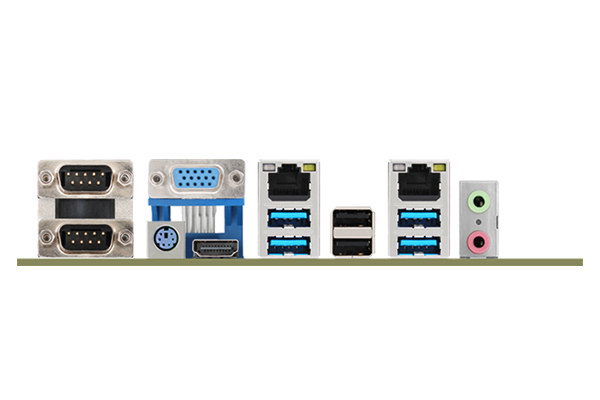

I/O

USB 3.0

USB 2.0

PS/2

COM口

音频

4x  USB3.0

2× USB2.0

1 × PS/2键盘鼠标

2 × COM接口

1 × LINE-OUT &  MIC-IN ，集成6声道高保真音效

板载功能

COM口

USB2.0

FP

GPIO

PCIE

4*RS232

4*USB2.0

1*FP

1*GPIO(4进4出)

1*PCIE3.0 X16

1*PCIE X1

2*PCI

电源

输入

额定功耗

ATX  1*24Pin +1*8Pin

200W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

305mm (L) x 215mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 7 / windows8 / Linux

 AOS-MSB85A1

单网口系列主板

 AOS-MSB85A3

3网口系列主板
