AOS-MW580A
产品介绍：
产品型号 | AOS -MW580A |
产品类型 | 标准ATX工业大母板 |
处理器 | 支持Intel LGA1200封装的Gen10&11 i9/i7/i5/i3/G全系CPU TDP高达125W AOS-MW580A更可支持Gen10&11 Xeon W系列服务器CPU |
芯片组 | Intel® Q570芯片组，可选W580芯片组 |
内 存 | 4× 288PIN DDR4 UDIMM内存插槽, 单根32GB最大支持128GB 依据所配CPU支持内存规格DDR4-2133/2400/2666/2933/3200 AIoT0-W580更可支持ECC内存 |
显示控制器 | Intel CPU集成显示控制器(依据所配CPU不同) |
显示接口 | 四显示输出DP+DP+HDMI+DVI-D, 支持三显 |
存 储 | 4个SATA3.0 支持SATA RAID 0/1/5（当M.2上插入SATA SSD时SATA1无信号） 1个M.2 2242/2280 Key-M SSD插座支持SATA总线或Nvme x4 (仅Gen11支持) |
音 频 | 后IO支持 MIC-In, Speaker-Out, Line-In三孔音频 |
网 络 | 2个Intel高速以太网口: LAN1: i225 2.5Gb; LAN2: i219V |
USB | 10个USB3.2 Type A后IO直接引出(其中2个Gen2 , 8个Gen1) 2个USB2.0板内竖插，为USB Dongle预设； 2个USB2.0 插针（其中2个插针靠板边预留机箱前面板扩展） |
LPT打印口 | 一个LPT打印口 |
串 口 | 6串口(COM1&2支持RS232/422/485,COM3-6支持RS232) |
键盘鼠标接口 | 1个PS/2 二合一接口与两个USB采用3合1连接器 |
数字I/O | 1个16位带隔离数字I/O，提供电源和地，+5V电平 |
eSPI总线接口 | 提供1个eSPI总线接口（2x6Pin wafer可扩展多四个RS232或RS422/485串口） |
TPM/TCM接口 | 板载加密芯片SLB9670(SLB9672)支持TPM2.0(默认) / BOM可选TCM芯片 |
电 源 | ATX电源供电，支持ATX/AT开关机模式 |
扩展总线 | 2个x16插槽(当远端x16槽插卡时2个x16槽自动配置为x8信号；无插卡时近端PCIe x16） 4个PCIe x4扩展槽 (其中3个x4, 1个x1)，1个 PCI (32bit) |
工作环境大气条件 | 温度范围-10℃～60℃，相对湿度10%～85%，大气压85~105kPa |
储存环境大气条件 | 温度-40℃～85℃；相对湿度5%～95%(40℃)，大气压85~105kPa |
Watch Dog | 255级可编程秒/分，支持超时中断或系统复位 |
BIOS | AMI UEFI BIOS |
操作系统 | Win10 x64，Win11 x64，Linux Ubuntu 18.04 |
PCB外观配色 | PCB采用绿油 |
PCB尺寸（LxWxH） | 305mm X 244mm |
订购信息
产品型号 | 芯片组 | 内存 | 显示 | 存储 | USB3 | USB2 | COM | LAN | PCI | PCIe |
AOS-MW580A | W580 | 4 DDR4 | 4(3) | 4SATA | 10 | 4 | 6 | 2 | 1PCI | 6PCIe |
配件清单
配件描述 | 规格 | 数量 |
SATA硬盘转接线 | SATA-7P(母)/带金属弹片/L=550 | 1 |
COM转接线 | 简牛2.54mm 2*5Pin(母）Pin10塞孔转DB9(公)/ L=300 | 5 |
专用I/O挡片 | 加厚带导电布不锈钢专用后I/O挡片 | 1 |

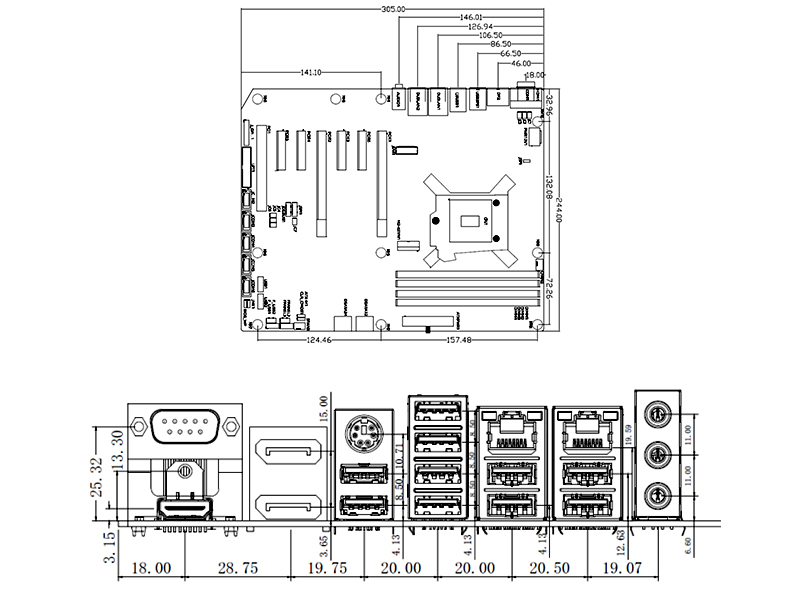

尺寸图
