平台

Intel® Alder Lake-N / Twin Lake系列

BIOS

AMI BIOS，支持定时开机、远程开关机设备智能识别

内存

容量

1×NB-DDR4 SODIMM，单通道3200MHz，1.2V，最大16GB

存储

NGFF（M.2）接口

SATA接口

1×M.2 2280 Key-M：NVMe PCIe3.0 x2 / SATA双协议自适应，可选2242

1×SATA3.0，1×SATA_PWR（5V/12V）

显示功能

输出

1*VGA DB15接口

1*DP 1.4 接口(可选)

1*HDMI® 2.0接口

1*HDMI_CON插针

1*LVDS/EDP1插针

1*VCC_SEL插针

1*BKLT_CONN插针

1*EDP2插针

Intel® UHD Graphics，支持单显、双显/三显复制、双显/三显扩展

支持分辨率1920*1080@60Hz

DP不支持DP++，支持4K分辨率4096/3840*2160@60Hz

VGA接口可改支持DP 1.4接口

4K分辨率4096/3840*2160@60Hz

4K分辨率4096/3840*2160@60Hz

支持分辨率1920*1080@60Hz

LVDS与EDP1为二选一，共用插针，EDP1不支持4K分辨率，用EDP-B屏线

LVDS/EDP1电压控制插针

LVDS/EDP1背光开关控制插针

用EDP-A屏线，支持分辨率1920*1080@60Hz

网络

芯片

1*M2_WIFI接口

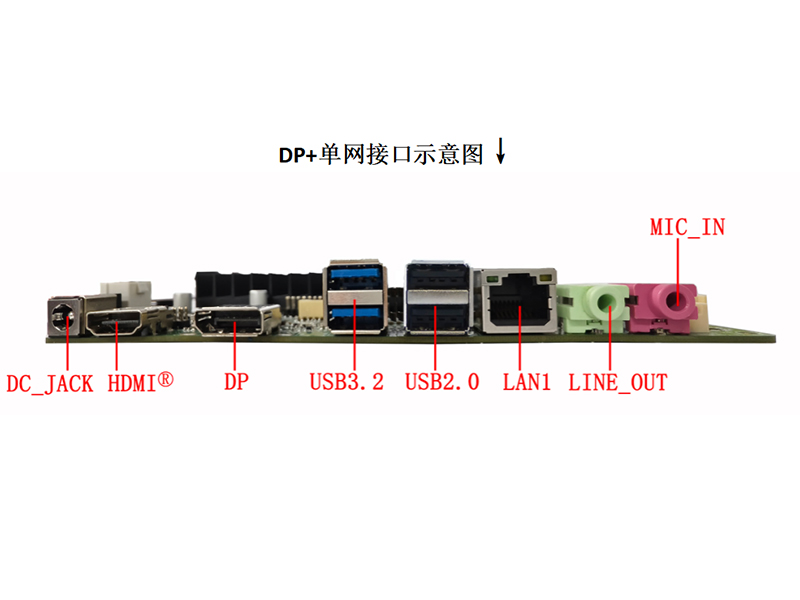

单网：默认Realtek 8111H 千兆网卡 ；

可选裕太微YT6801千兆网卡；

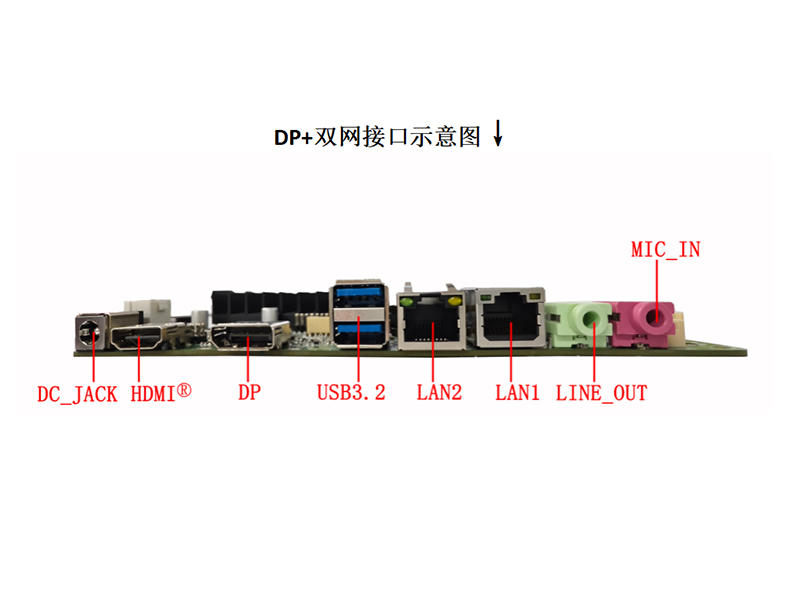

双网：支持Realtek 8111H+Realtek 8111H 千兆网卡；

可选裕太微YT6801+裕太微YT6801千兆网卡；

支持网络唤醒和PXE无盘启动功能

支持Key-E接口M.2 2230 PCIE3.0 x1 & USB，支持WiFi蓝牙模块；

声音功能

1*LINE_OUT接口

1*MIC_IN接口

1*JAMP插针

1*F_AUDIO插针

默认支持Realtek ALC897 HD数字音频解码器，6声道高保真音频控制器

支持音频输出（绿色）

支持麦克风输入（红色）

功放支持8欧5瓦喇叭双声道输出

标准音频插针

USB功能

2*USB3.2接口

2*USB2.0接口

1*F_USB1插针

1*F_USB2插针

后置标准USB3.2 Gen1接口，最大传输宽带为5Gbps

后置标准USB2.0接口，最大传输宽带为480Mbps

前置USB2.0插针，一组有2*USB2.0

前置USB2.0插针，一组有2*USB2.0

开关功能

1*F_PANEL插针

1*JATX插针

开关、电源灯、硬盘灯、重启插针

支持硬件控制上电开机

其他I/O

COM1～6插针

COM7~10插针（可选）

COM3/4插针

COM2/6插针

1*JPCOM1/2插针

1*FAN1插针

1*FAN2插针

1*GPIO_CN插针

1*J1插针

1*CLR_CMOS插针

1*J1插针

串口，默认支持RS232

串口,默认支持RS232

串口，可选支持RS232/422/485

串口，可选支持RS232/485

可控制COM1/2第九脚电压0V/5V/12V

并口，标准打印接口插针

主板清零、放电插针

CPU风扇插针，默认不支持温控；可改硬件支持温控

默认无插针；系统风扇插针，不支持温控

GPIO控制插针

调试插针

所有串口可改硬件支持TTL

电源

输入

DC_JACK 5.5×2.5 + 4Pin DC_PWR；仅12V，满载约30W，建议12V/4A或以上

看门狗

功能

间隔

硬件复位

256级，0~255秒

物理参数

尺寸

170mm (L) × 170mm (W) × 22mm (H)

环境

温度

湿度

工作温度：-10℃~60℃

工作湿度：5%~95%相对湿度，无冷凝

操作系统

版本

支持Windows 11，Windows 10，Linux等

（N100和i3-N300支持Windows10，Windows11 22H2及以上版本）

AOS-MMN10F2LS

Alder Lake-N：N200 / N100 / N97 / N95 / i3-N305等

AOS-MMN10F2LS

Twin Lake：N150 / N250 / i3-N350 / i3-N335等

AOS-MMN10F2LS

2C / 6C / 10C、单/双网、VGA/DP版本可选
