芯片组

Intel® H610

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

2*DDR4 SODIMM, 3200MT/s, 64G

存储

SATA接口

M.2接口

2*SATAⅢ

1*M.2_NVME

显示

输出

1*HDMI2.1, 最大分辨率 4096 x 2160@60Hz

1*LVDS, 最大分辨率 1920 x 1080@60Hz

网络

芯片

集成 1*RTL8111H 千兆网卡

I/O

USB

串口

扩展槽

音频

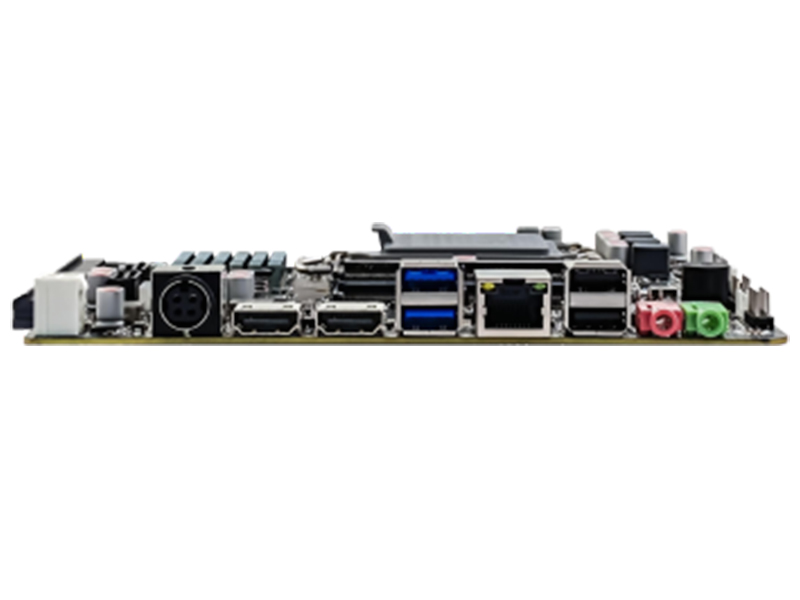

后置接口

2*USB3.2 Gen 2 Type A 接口

2*USB3.2 Gen 1 Type A 接口(前置)

5*USB2.0(2rear, 3 个板载插针)

1*RS232

1*M.2_W IF, 1*TPM2.0(预选)

板载 ALC897 音频解码控制器, 独立功放(5W@2Ω  MAX)

1*DCIN_19V 接口1*HDMI 接口

1*HDMI_IN 接口

2*USB 10Gbps 接口2*USB2.0 接口

1*LAN 接口

1*MIC_IN 接口1*HP 接口

板载功能

板载接口

2*F_USB2.0 插针(共 3 个)

1*F_USB3.0 插座

2*SATA_PWR 插座

1*F_AUDIO 插针

1*CLR_CMOS 插针

1*SPK_CON 插座

1*INVERTER 插座

1*BKCTL 插座

1*LVDS 插针

1*F_PANEL 插针

2*CPU/SYS_FAN 插座

1*J_COM 插针

1*J_HDMIIN 插针

电源

输入

DC19V 供电

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

170mm (L) x 180mm (W)

环境

温度

湿度

工作温度：-20°C ~60°C   储存温度：-20~60°C

0%~95% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux

AOS-MMH610GPW

12 代酷睿 Alder Lake-S

赛扬 / 奔腾：G6900、G6900T、G7400、G7400T i3：12100、12100F、12300、12300T、12300E i5：12400、12400F、12400T、12400E、12490F、12500、12600、12600K、12600KF i7：12700、12700F、12700T、12700E、12700K、12700KF i9：12900、12900F、12900T、12900E、12900TE、12900K、12900KF

AOS-MMH610GPW

13 代酷睿 Raptor Lake-S

i3：13100、13100F、13100T、13100E i5：13400、13400F、13400T、13400E、13500、13500T、13500E、13500TE、13600、13600K、13600KF i7：13700、13700F、13700T、13700E、13700K、13700KF i9：13900、13900F、13900T、13900E、13900K、13900KF、13900KS

AOS-MMH610GPW

14 代酷睿 Raptor Lake Refresh-S

i3：14100、14100F、14100T i5：14400、14400F、14400T、14490F、14500、14600、14600K、14600KF i7：14700、14700F、14700T、14700K、14700KF i9：14900、14900F、14900T、14900K、14900KF、14900KS
