芯片组

显示芯片

Intel® H610/H670/B760

Intel®HD Graphics

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

2*SO-DIMM DDR4 3200MHz Max64GB

存储

M.2接口

SATA接口

1*M.2 M Key,

支持SATA (可选PCIEx4) ; 1*SATA3.0插槽

显示

输出

LVDS1/EDP1 + 2*HDMI(4K@60HZ) + 2*DP (4K@60HZ)    (选配EDP时,需配定制线材, 料号: SW00000085）

四显同异步  (H610仅支持三显)

网络

芯片

板载1*Intel I219-V+1*Intel I210AT(单/双网可选)

I/O

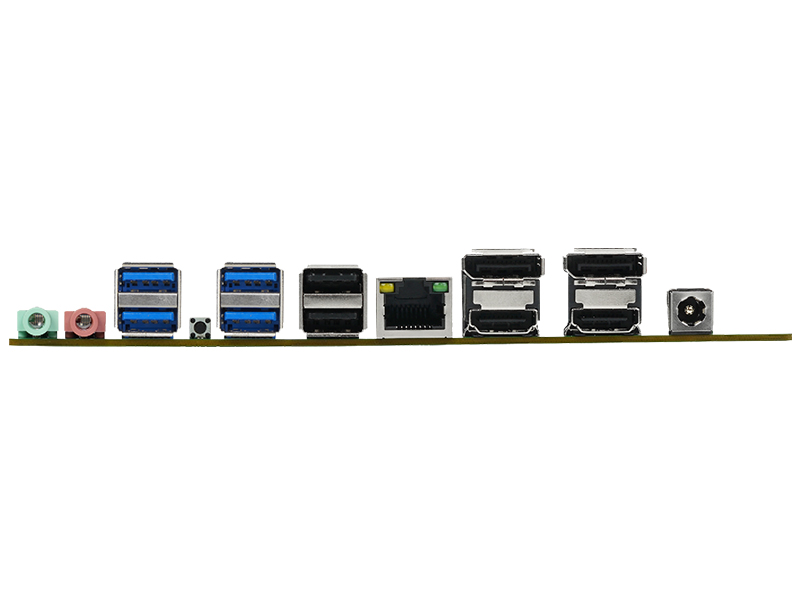

后置I/O接口

内置I/O接口

1*DC_IN端口

2* HDMI+DP (上DP下HDMI双层座)

1*LAN1端口

1*LAN2端口 (可选配2*USB2.0)

2*USB3.0端口(5G bps)

1*RST按钮 (清CMOS)

2*USB3.2端口(10G bps)

1*R_MIC

1*R_OUT

1*F_AUDIO插针

1*SPEAKER插针

1*SATA_PWR插针

1*SATA插针

6*COM插针

1*LVDS插针

1*INVERT插针

1*BKCL插针

1*GPIO(4路)

1*SYS_FAN插针

1*F_PANEL插针

1*CPU_FAN插针

3*USB插针(可拓展6个USB2.0接口)

(单网时J_USB3为单排插针)

1*4pin ATX插座

板载功能

音效

扩展槽

I/O芯片

板载ALC897音频解码控制器；独立功放NS4258  5W@2Ω MAX

1*M.2 E Key，支持Wifi6(CNVi ) / 蓝牙模块；1*M.2 B Key,  支持4G/可选配5G；1*PCIEX16插槽

IT8786E

电源

输入

DC （2.5/φ5.5mm）/ 4pin ATX 19V 供电

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

170mm (L) x 170mm (W)

环境

温度

湿度

工作温度：0°C ~60°C   储存温度：-20~75°C

0%~95% 无冷凝

操作系统

版本

Window10/Window11/Linux

AOS-MMH610TBZ

H610支持

   Intel 12 代 i3-12100 / 12100F / 12100T / 12100TE i5-12400 / 12400F / 12400T / 12400TE、12500 / 12500T / 12500TE、12300 / 12300T 奔腾 G7400/G7400T、赛扬 G6900/G6900T/G6900E

i3-13100 / 13100F / 13100T i5-13400 / 13400F / 13400T / 13400TE、13500 / 13500T、13300 / 13300T 奔腾 G7400T、赛扬 G6900T

i3-14100 / 14100F / 14100T i5-14400 / 14400F / 14400T / 14400TE、14500 / 14500T 奔腾 G7400、赛扬 G6900

AOS-MMH670TBZ

  H670支持

12 代 i3 全系、i5 全系（含 K 但不推荐） i7-12700 / 12700F / 12700T / 12700TE / 12700E 奔腾 / 赛扬全系列

13 代 i3 全系、i5 全系 i7-13700 / 13700F / 13700T / 13700TE / 13700E、13790F 奔腾 / 赛扬全系列

14 代 i3 全系、i5 全系 i7-14700 / 14700F / 14700T / 14700TE、14790F 奔腾 / 赛扬全系列

AOS-MMH760TBZ

   B760 支持

I3 系列：12100/13100/14100 全后缀（F/T/TE）

i5 系列：12400/12500/12600、13400/13500/13600、14400/14500/14600（K/KF/F/T/TE 全覆盖）

i7 系列：12700、13700、14700、13790F、14790F（K/KF/F/T/TE/E 全覆盖）

i9 系列：12900、13900、14900（K/KF/F/T/TE/E/KS 全部支持）

入门：奔腾 G7400、赛扬 G6900 全版本
