芯片组

Intel® SOC

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

2*SO-DIMM DDR4 3200MHz Max64GB

存储

M.2接口

SATA接口

1*M.2 M Key,支持SATA3/PCIEx4 自适应;

1*SATA3.0接口

显示

输出

显示芯片

U系列CPU支持LVDS/EDP + 2*HDMI + DP1任意4显 ;

P/H系列CPU支持LVDS/EDP + 2*HDMI + 2*DP 任意4显

四显同异步

      2 ×HDMI   （最大支持分辨率：3840x2160 30HZ）

Intel® UHD Graphics

网络

芯片

板载Intel i219-V+ i210AT 千兆网卡 (单/双网可选)

其他

USB

音效

扩展槽

散热系统

I/O芯片

支持3*USB3.2 Gen2 (10Gbps) + 6*USB2.0

板载ALC897音频解码控制器；独立功放NS4251，3W@4Ω max

1*M.2 E Key，支持Wifi6/蓝牙模块扩展；1*M.2 B Key,  支持4G模块扩展(可选配5G功能) ; 1*PCIEX4扩展槽

自带风扇散热器

IT8786E

I/O接口

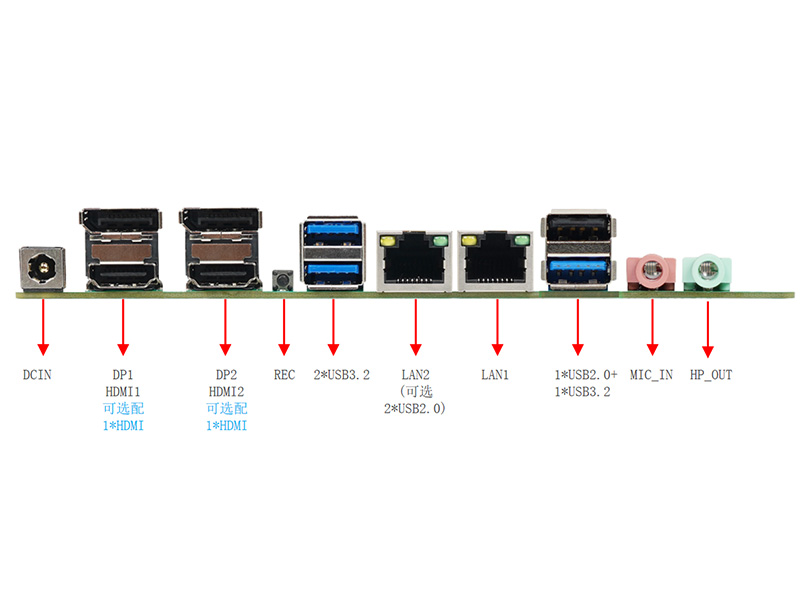

后置I/O接口

1*DC_IN端口

2* HDMI+2*DP (上DP下HDMI双层座)

1*REC按钮 (支持系统还原/清CMOS)

2*USB3.2端口(Gen2 10Gbps)

1*LAN2端口（可选2*USB2.0）

1*LAN1端口

1*USB2.0+1*USB3.2

1*R_MIC

1*R_OUT

板载

内部I/O插针

1*F_AUDIO插针

1*Speaker插针

3*USB插针（可扩展5*USB2.0）

1*LVDS/EDP 插针

1*INVCN插针

1*GPIO插针(4路)

1*LPT插针

1*SATA插针

1*SATA_PWR插针

6*COM插针

1*TPM插针

1*JPS2插针

1*F_PANEL插针

1*SYS_FAN插针

1*CPU_FAN插针

1*4pin ATX插座

电源

输入

DC/4Pin ATX 12V~19V 宽压供电

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

170mm (L) x 170mm (W)

环境

温度

湿度

工作温度：0°C ~60°C   储存温度：-20~75°C

0%~95% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux

AOS-MMAU2L6C2H2DZ

Intel I3 1215U

AOS-MMAU2L6C2H2DZ

Intel I5 1250P/12450H/1235U

Intel I5 1340P/13450H/1335U

AOS-MMAU2L6C2H2DZ

Intel I7 1260P/12700H/1255U

Intel I7 1360P/13620H/1355U
