芯片组

Intel® SOC

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

2*DDR4 SODIMM 内存插槽,最⼤ 64GB

存储

SATA接口

M.2接口

1*SATA3.0,⽀持 SATA/NVME 协议的 SSD

 1*M.2 2230/2280 接⼝

显示

芯片组

输出

CPU集成显卡HD Graphics

2*HDMI: max resolution up to 4096*2160@30Hz

1*VGA: max resolution up to 1920*1200@ 60Hz

1*LVDS/eDP: LVDS, Dual Channel 24 bit, max resolution up to 1920*1200@60Hz

1* eDP, max resolution up to 3840x2160@60Hz

LVDS 和 Edp1 colay ⼆选⼀

网络

芯片

WIFI/4G/5G

1 ×  10/100/1000M（1×RJ45 LAN）

1 x WIFI/3G/4G （M.2 ）

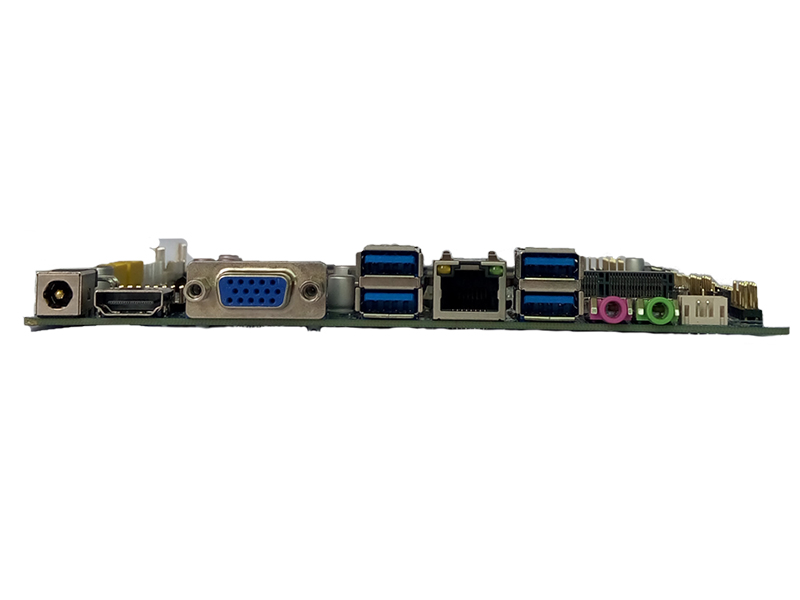

I/O

USB 3.0

USB 2.0

HDMI

COM

DC JACK

音频

4x  USB3.0

2x USB3.0(双层 USB 3.0 Type-A)

1× HDMI/VGA

1 × COM

1 × DC JACK接口

1 × LINE-OUT &  MIC-IN

板载功能

COM口

USB2.0

LPT

扩展总线

其他端⼝

BIOS

6*RS232(COM2&COM3 ⽀持 RS232/RS485 BIOS 选择,⽀持 Pin9 5/12V 跳线供电)

3 个 2*5N9Pin Header,拓展 3*USB2.0(其中⼀个和后 IO USB2_LAN2 colay )

1*JLPT(可选)

1 个 M.2 KEY-E(PCIE X1+USB2.0 信号)

1 个 M.2 KEY-B (PCIE X1+USB3.0 信号)

1*JGPIO, 1*Debug,1*JAT/ATX

AMI UEFI BIOS

电源

输入

额定功耗

DC JACK 12V

30W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

170mm (L) x 170mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux

AOS-MMTUI26H

CPU：I3-1125G4主频 2.0GHz

AOS-MMTUF26H

CPU：I5-1135G7主频 2.4GHz

AOS-MMTUJ26H

CPU：I7-1165G7主频 2.8GHz
