AOS-ITXW108U VER1.0
产品介绍：
1. 支持Whiskey Lake-U或Comet Lake-U Celeoron,Pentium,Core®I3/I5/I7 CPU；
2. 支持双通道2133MHz DDR4/1.2V笔记本内存，最大支持16GB；
3. 支持VGA或DP、HDMI、LVDS或eDP异步三显；
4. 可支持2个千兆网络；
5. 可支持1个M.2 Key-E接口（WIFI）和M.2 Key-M（2242 2280 SSD）接口；
6. 可支持1个Mini-PCIe（半卡、长卡，支持WIFI/4G）；
7. 可支持8个USB接口；
8. 内置6个RS232串口，可支持4个RS485；
9. 采用双滚珠智能风扇，可保障系统长时间稳定运行；
10. 支持AT和ATX模式切换，12V DC电源供电；
一、主板详细规格
项目 | 描述 | |
处理器 | Intel®Core i5-8265U | Intel®Core i5-10210U |
四核1.6GHz (Up to 3.9GHz) | 四核1.6GHz (Up to 4.2GHz) | |
Intel® Coffee Lake-U或Comet Lake-U Pentium/Celeron/I3/I5/I7系列低功耗处理器 | ||
内 存 | 2* SO-DIMM内存插槽,支持双通道2133MHz DDR4 内存,最大支持16GB | |
显 示 | 集成Intel® UHD Graphics（视具体的CPU型号所支持） | |
1* VGA接口或DP接口（支持4K 60Hz），1*HDMI接口，1*LVDS或eDP接口（二选一，默认为LVDS） | ||
支持VGA或DP、HDMI、LVDS或eDP同步/异步三显 | ||
网 络 | 2*千兆网卡（1个网络可选），支持网络唤醒/PXE | |
存 储 | 1* SATA3.0接口 | |
1* M.2 2280/2242插槽 | ||
音 频 | 板载ALC662/ALC888 6声道高保真音频控制器，支持MIC/Line-out，功放（支持2欧5W双声道） | |
扩展插槽 | 1* Mini-PCIe插槽（半卡和长卡都支持）,支持WIFI/4G模块 | |
1* M.2接口,支持WIFI模块 | ||
背板I/O接口 | 1* HDMI显示接口 | |
1* VGA显示接口（和4K 60Hz DP接口二选一，默认为VGA接口） | ||
2* USB2.0 接口（可选，和内置USB2.0排针二选一） | ||
2* USB3.0 接口 | ||
2* RJ-45 千兆网络接口（其中LAN2与USB2.0接口为二选一） | ||
1* Line out接口（绿色）、1* MIC接口（红色） | ||
1* 一键还原开关（可选） | ||
1* 12V DC电源输入接口 | ||
内置I/O接口 | 1* JHDMI接口 2*8Pin（与HDMI标准接口同信号，可选） | |
1* JVGA接口 1*12Pin（与DB15同信号） | ||
1* LVDS接口 2*15pin,支持双通道24bit（和eDP二选一，默认） | ||
1* 屏背光供电接口 1*6pin | ||
1* eDP接口 2*15pin（和LVDS二选一，可选） | ||
6* USB 2.0接口 2*5Pin（当支持单网时，支持4个USB2.0，且F_USB1和外置标准USB2.0二选一） | ||
1* 前置音频接口 2*5pin | ||
1* 功放接口 1*4pin | ||
6* COM接口（其中COM2/COM3/COM4/COM5可支持RS485，可选做2个串口） | ||
1* LPT接口 | ||
1* 硬盘供电接口1*4Pin | ||
1* 4pin ATX电源接口 | ||
1* 前面板开关按钮和指示灯接口 2*5Pin | ||
风扇接口 | 1*4pin CPU智能风扇接口，1*4pin系统智能风扇接口 | |
GPIO | 支持4路输入输出GPIO | |
BIOS | 64Mb Flash ROM | |
看门狗 | 支持硬件复位功能(256级，0~255秒) | |
操作系统 | Windows 8/Windows 10/Windows 11/Linux | |
电源类型 | 采用DC 12V电源供电 | |
工作温度 | 60℃～-10℃ | |
储存温度 | -20℃～70℃ | |
工作湿度 | 5%-95%相对湿度,无冷凝 | |

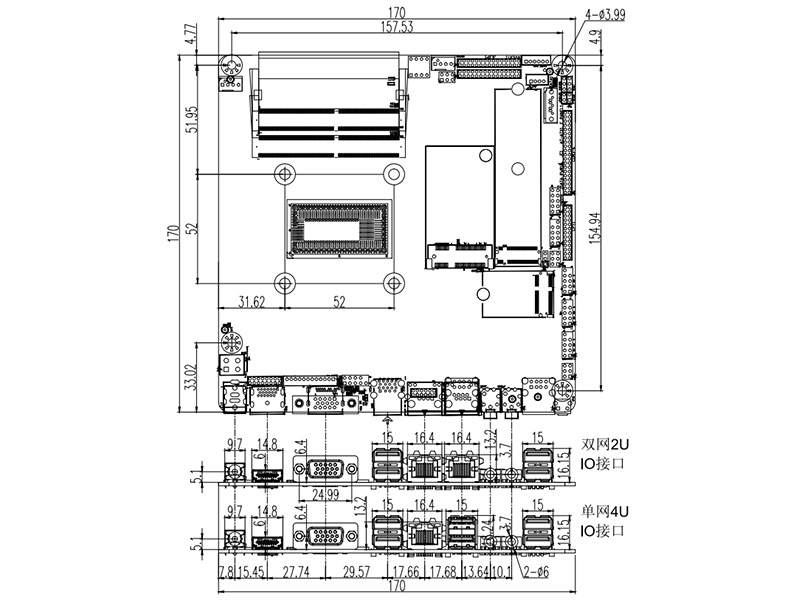

尺 寸 | 170mm x 170mm | |
