AOS-ITX19D
产品介绍：
AOS-ITX19D主板主要特点如下：
1. 集成Intel® Celeron J1900/2.0GHz四核处理器，兼容Baytrail-I/M/D系列CPU；
2. 支持单通道1600/1333MHz DDR3L/1.35V内存，最大支持8GB;
3. 显示支持VGA、HDMI、LVDS或eDP，可选支持双eDP显示，或LVDS加eDP显示；
4. 可支持2个千兆网络；
5. 可支持2个Mini-PCIe（WIFI/4G）和1个MSATA；
6. 可支持8个USB接口；
7. 内置可支持最多6个RS232串口，可支持4个RS485；
8. 无风扇散热，可制作成封闭式整机，做到防尘防潮；
9. 支持-20~60度宽温工作
10. 支持AT和ATX模式切换，12V DC电源供电；
一、主板详细规格
项目 | 描述 |
处理器 | 集成Intel® Celeron J1900/2.0GHz四核处理器 可兼容Intel® Baytrail-I/M/D系列CPU |
内 存 | 1*SO-DIMM内存插槽，支持单通道1600/1333MHz DDR3L/1.35V内存，最大支持8GB |
显 示 | 集成Intel® HD Graphics核心显卡 |
1* VGA接口，1*HDMI接口或eDP接口（默认为HDMI），1*LVDS或eDP接口（默认为LVDS） | |
支持VGA、HDMI、LVDS或eDP同步/异步显示，可选支持双eDP显示，或LVDS加eDP显示 | |
网 络 | 1* Realtek RTL8111H千兆网卡（2个网络可选），支持网络唤醒/PXE |
存 储 | 1* 2.5寸SATA2.0硬盘接口（和SATA2.0接口二选一，可选） |
2* SATA2.0接口（1个和2.5寸SATA2.0硬盘接口二选一，1个和mSATA二选一，默认1个SATA2.0接口） | |
1* mSATA插槽（长卡） | |
音 频 | 板载ALC662 6声道高保真音频控制器，支持MIC/Line-out，功放（支持2欧5W双声道） |
扩展插槽 | 1* Mini-PCIe插槽（半卡和长卡都支持），支持WIFI/4G模块 |
1* Mini-PCIe插槽（半卡，可选），支持WIFI模块 | |
背板I/O接口 | 1* HDMI显示接口 |
1* VGA显示接口（和COM1二选一） | |
3* USB 2.0接口（其中2个USB2.0和LAN2二选一） | |
1* USB3.0 接口 | |
1* RJ-45 千兆网络接口（其中LAN2与USB2.0为二选一） | |
1* Line out接口(绿色)、1* MIC接口(红色) | |
1* 12V DC电源输入接口 | |
内置I/O接口 | 1* JHDMI接口 2*8Pin（可选） |
1* JVGA接口 1*12Pin（与DB15同信号） | |
1* LVDS接口 2*15pin,支持双通道24bit（和eDP二选一，默认） | |
1* 屏背光供电接口 1*6pin | |
1* eDP接口 2*15pin（和LVDS二选一，可选） | |
4* USB 2.0接口 2*5Pin（当支持双网时，支持6个USB2.0） | |
1* 前置音频接口 2*5pin | |
1* 功放接口 1*4pin | |
2* COM接口（可选做6个串口，其中COM2~COM5可以支持4个RS485，COM1/2第9P带电） | |
1* LPT接口 | |
1* PS2接口1*6Pin | |
1* 4pin ATX电源接口 | |
1* 硬盘供电接口 | |
1* 前面板开关按钮和指示灯接口 2*5Pin | |
风扇接口 | 无风扇散热设计，预留1*4pin CPU风扇接口，预留1*4pin系统风扇接口 |
GPIO | 支持4路输入输出GPIO |
BIOS | 64Mb Flash ROM |
看门狗 | 支持硬件复位功能(256级，0~255秒) |
操作系统 | Windows 7/Windows 10/Linux |
电源类型 | 采用DC 12V电源供电 |
工作温度 | -20℃～60℃ |
储存温度 | -20℃～70℃ |
工作湿度 | 5%-95%相对湿度,无冷凝 |

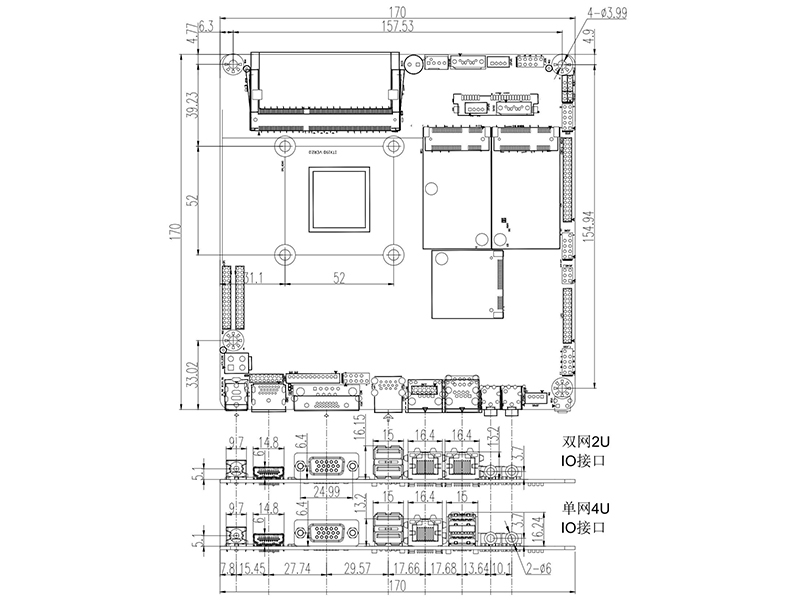

尺 寸 | 170mm x 170mm |
