AOS-N12J42D VER
产品介绍：
AOS-N12J42D主板主要特点如下：
1. 集成Intel®Celeron J4125 2.0GHz四核处理器，兼容Intel® Gemini Lake-R 全系列CPU；
2. 1* SODIMM插槽,支持单通道2400MHz DDR4内存,最大支持8GB;
3. 显示支持VGA、HDMI双显，或双HDMI显示；
4. 可支持2个千兆网络；
5. 可支持1个Mini-PCIe（WIFI/4G）和1个MSATA；
6. 可支持4个USB3.0接口和3个USB2.0接口；
7. 支持2个RS232串口（可选做为2个RS485）；
8. 无风扇散热，可制作成封闭式整机，做到防尘防潮；
9. 支持-20~60度宽温工作
10. 支持AT和ATX模式切换，12～19V DC电源供电；
一、主板详细规格
项目 | 描述 |
处理器 | 集成Intel®Celeron J4125 2.0GHz四核处理器 ,TDP 10W |
内 存 | 1* SODIMM插槽,支持单通道2400MHz DDR4内存,最大支持8GB（默认） |
显 示 | 集成Intel®UHD Graphics 600核心显卡 |
1* VGA接口和1*HDMI接口，或者2个HDMI显示接口 | |
支持VGA、HDMI同步/异步显示 | |
网 络 | 2* Realtek RTL8111H千兆网卡（1个网络可选），支持网络唤醒/PXE |
存 储 | 1* 7pin SATA3.0硬盘接口,传输速率达6Gbps |
1* mSATA3.0插槽（长卡） | |
音 频 | 板载AL262/ALC662 6声道高保真音频控制器，支持MIC/Line-out、功放（支持2欧5W双声道，可选） |
扩展插槽 | 1* Mini-PCIe插槽（半卡和长卡都支持），支持WIFI/4G模块 |

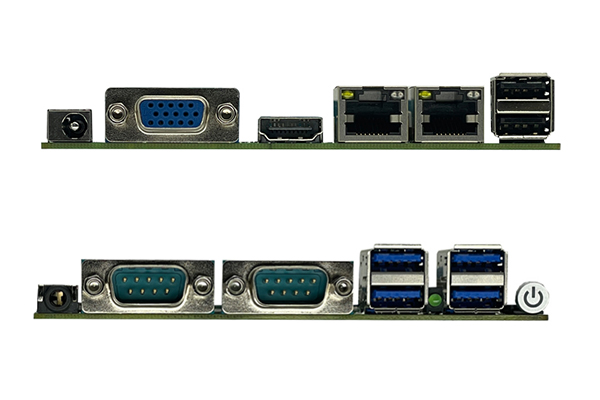

后I/O接口 | 1* HDMI1.4显示接口 |
1* VGA显示接口（和HDMI1.4接口二选一，默认为VGA接口） | |
2* USB 2.0接口 | |
2* RJ-45 千兆网络接口（其中LAN2与双层USB2.0接口为二选一，默认为网口） | |
1* 12V~19V DC电源输入接口 | |
前I/O接口 | 4* USB 3.0接口 |
1* Line out和MIC二合一接口 | |
2* DB9 RS232串口（默认为RS232，COM1和COM2通过跳冒都可选支持RS485） | |
1* 硬盘指示灯 | |
1* 带灯开关按钮 | |
内置I/O接口 | 1* USB 2.0接口 1*4Pin（当支持双网且不支持4G时，支持2个USB2.0） |
1* 功放接口 1*4pin（可选） | |
2* COM接口2*5Pin（和前IO接口同信号，可选） | |
1* 4pin ATX电源接口 | |
1* 硬盘供电接口 | |
1* 前面板开关按钮和指示灯接口 2*5Pin | |
风扇接口 | 背贴CPU无风扇散热设计，预留1*4pin CPU风扇接口 |
GPIO | 支持4路输入输出GPIO |
BIOS | 64Mb Flash ROM |
看门狗 | 支持硬件复位功能(256级，0~255秒) |
操作系统 | Windows 10/Linux |
电源类型 | 采用DC 12V～19V电源供电 |
工作温度 | 60℃～-20℃ |
储存温度 | -20℃～70℃ |
工作湿度 | 5%-95%相对湿度,无冷凝 |
尺 寸 | 120mm x 120mm |
