CPU 处理器

兆芯 KX-6640MA/4 核/2.2GHZ~2.6GHZ    KX-U6780A//八核/2.7GHZ（可选）

电源

1*DC 接头

支持 12V 或 19V

可改 1*ATX（4Pin）

内存支持

1* DDR4/2133/2400/2666MHZ 最大支持 32GB

显示功能

1*VGA

支持分辨率 1920*1080@60Hz

1*HDMI

支持 4K 分辨率 4096/3840*2160@30Hz

1*LVDS/EDP

支持分辨率 1920*1080@60Hz                         （30Pin，2*15Pin，2.0mm）

1*INCN

LVDS/EDP 背光控制插针                               （6Pin，1*6Pin，2.0mm）

1*JP

LVDS/EDP1 工作电压控制插针                           （3Pin，1*3Pin，2.0mm）

网络功能

2*LAN 接口

Realtek 8111H 千兆网卡，支持无盘启动，网络唤醒

1*MPCIE

支持 4G

1*WiFi

支持 WiFi 和蓝牙

声音功能

集成 Realtek ALC897 HD 数字音频解码器，6 声道高保真音频控制器

1*AUDIO 接口

支持 OUT 音频输出

1*F_AUDIO 插针

标准音频插针                                      （9Pin，2*5Pin，2.54mm）

1*JSPK

支持功放                                            （4Pin，1*4Pin，2.0mm）

硬盘功能

1*SATA 接口

标准 SATA 3.0 硬盘接口

1*SATA PWR

硬盘供电插针，可取电 5V、12V                       （4Pin，1*4Pin，2.0mm）

1*NGFF

接口默认支持 PCIE 协议和 SATA 协议自动切换

USB 功能

1*双层USB3.0接口

后置 USB3.0 接口（蓝色）

2*FUSB 插针

板载 2 个 FUSB 插针，可用于外部 USB 的扩展；（9Pin，2*5Pin，2.0mm）

开关功能

1*FPANEL 插针

开关、电源灯、硬盘灯、重启插针                         （9Pin，2*5Pin，2.0mm）

1*ON_PWR

支持来电自启                                        （3Pin，1*3Pin，2.0mm）

1*JCMOS 插针

主板清零、放电插针                                  （3Pin，1*3Pin，2.0mm）

串口

6*JCOM 插针

支持标准 RS232  COM1 和 COM2 支持 TTL/RS485/RS232，COM1/2 的第九脚可设置 RI/5V/12V，默认 RI

运行环境

工作温度：-20℃~60℃；        工作湿度：5%~95%相对湿度，无冷凝

BIOS

支持上电开机、定时开机远程开关机设备智能识别

Watch Dog

看门狗编程，支持硬件复位功能（256 级，0~255 秒）。

操作系统

Win 7/ Win 10 / Linux / 国产系统等

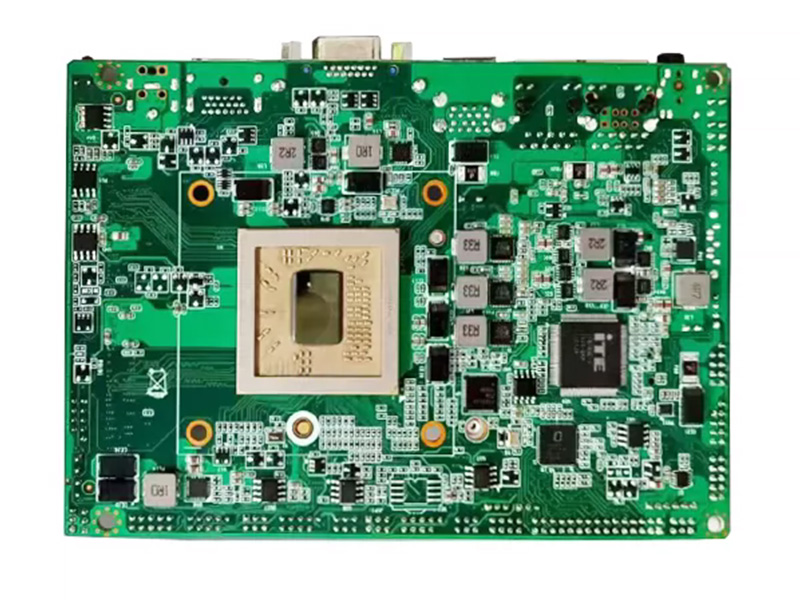

AOS-M3ZX672L6C

KX-U6780A//八核/2.7GHZ
