芯片组

Intel® SOC

BIOS

百敖，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

2* SO-DIMM DDR4 2400 MHz memory ,  Max.32GB

存储

SATA接口

M.2接口

1*SATA 3.0

1*MSATA

显示

芯片组

输出

CPU集成显卡HD Graphics

VGA+HDMI+LVDS（可选） 单显 ，双显（同/异步显示）

1 × VGA/HDMI(独显)可选

      1 ×HDMI   （最大支持分辨率：3840x2160 30HZ）

网络

芯片

WIFI

4G/3G

1 ×  10/100/1000M（RJ45 LAN）可选双网口

1 x WIFI Module support 802.11b/g/n （M PCIE half card）

1X Mini PCIE可选

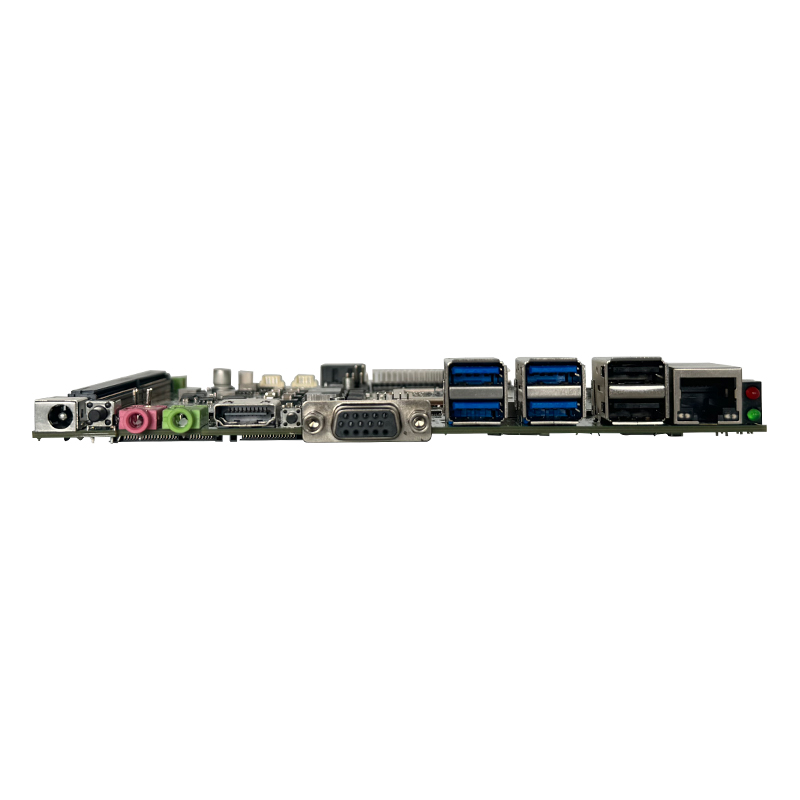

I/O

DC JACK

开关

音频

HDMI

VGA

USB3.0

USB2.0

RJ45

LED

1 x 12V DC JACK

1 × Power

1 × LINE-OUT &  MIC-IN

1 × HDMI 1.4

1× VGA/HDMI(独显)

2 × USB3.0

4 × USB2.0（其中一组USB可选网口）

1 × RJ45（可选双网口）

1 x LED(POWER/HDD)

板载功能

COM口

USB2.0

LVDS

FP

LED

GPIO

       PCIE

6*RS232(可选6COM RS232/或2*RS485)

3*USB插针（可扩展2*USB2.0）最多支持6组USB2.0

1*LVDS

1*FP

1*SATA LED

1*2进2出GPIO（可选）

1*Front panel

1*SATA

1*PCIEX8(MXM座)

电源

输入

额定功耗

DC JACK 12-19V

60-90W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

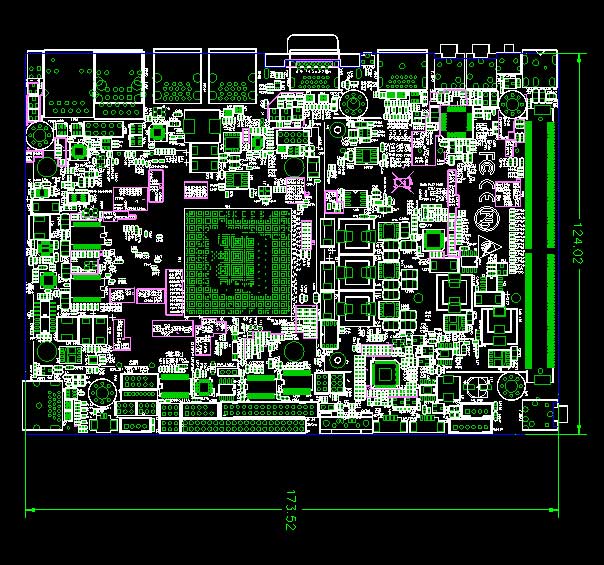

173mm (L) x 124mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux/麒麟/统信UOS

AOS-M4ZXK62LA-L1

6780A/6580/6640MA (单网单COM)

AOS- M4ZXK62LA-L2

6780A/6580/6640MA (双网6COM)

AOS- M4ZXK62LA-L3

6780A/6580/6640MA+MXM显卡 (双网6COM)
