芯片组

Intel® SOC

BIOS

百敖 BIOS

内存

容量

2*SO-DIMM DDR4 2666MHz Max32GB

存储

M.2接口

SATA接口

1*M.2 M Key,支持SATA/PCIEX2自适应

1*SATA3.0 接口

显示

显示芯片

输出

C-960核显

      LVDS/EDP (支持4K) + HDMI + VGA  (接显卡后只有显卡端可以显示)

网络

芯片

2 ×  10/100/1000M（RJ45 LAN）

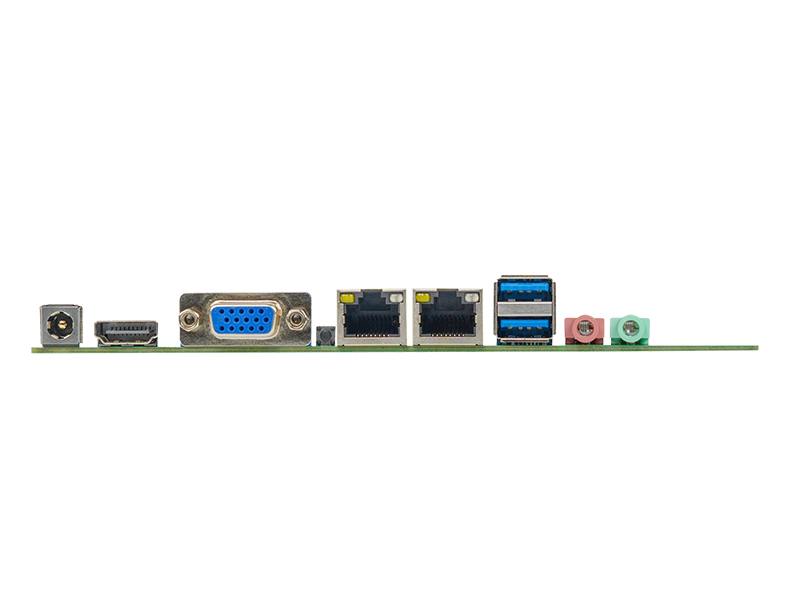

I/O

DC

HDMI

VGA

REC

LAN

音频

USB

REC按钮

1×DC_IN端口

1×HDMI

1×VGA

1×REC

2×RJ45千兆网口

1×音频

4*USB3.0 Gen1 (5Gbps);  5*USB2.0

（一键还原/ 清除CMOS）

板载功能

COM

USB

F_MIC

F_OUT

LVDS

GPIO

MSATA

SATA

AUDIO

音效

Speaker插针

EDP插针

INCN插针

ATX插座

扩展槽

6×串口

2×USB3.0

4×USB2.0

1*F_MIC端口

1*F_OUT端口

1×LVDS

1×GPIO 插针(2路)

1×MSATA

1×SATA

1*F_AUDIO

板载ALC897(集成功放)音频解码控制器; 独立功放NS4251 3W@4Ω

1*Speaker插针

1*EDP插针

1*INCN插针

1*ATX插座

1*M.2 E Key，支持Wifi模块扩展 (PCIEX1和 USB 信号); 可选配1*M.2 B Key，支持4G/5G模块扩展 ;

可选配1*PCIEX16插槽 （PCIEX8信号）

电源

输入

DC/4Pin ATX 12-19V宽压供电

建议使用19V 6.3A 电源

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

170mm (L) x 170mm (W)

环境

温度

湿度

工作温度：0°C ~60°C   储存温度：-20~75°C

5%~95% 无冷凝

操作系统

版本

麒麟 / 统信UOS / Window10

AOS-MMZXK672L6CPZ

KXU6780A   8 核 8 线程     最高 3.0GHz（基础 2.7GHz）

KXU6780    8 核 8 线程        2.7GHz
