AOS-SMKEC3288L

产品介绍：

多款CPU版本可选

版本1

采用瑞芯微RK3288，四核Cortex-A17 CPU，搭载Android5.1系统，主频最高达1.8 GHz。采用Mali-T764 GPU，支持HDMI 4K显示。接口丰富，支持多款外设扩展，接口方面，集成以太网、HDMI、WiFi、蓝牙、串口、4G（选配）。本产品无风扇设计、内置高品质散热片，非常适合工业和行业应用需求，是您在人机交互、工控项目上的最佳选择。

版本2

采用瑞芯微RK3368八核 Cortex-A53 CPU，搭载Android5.1系统，主频最高达1.5GHz。采用GC6110 GPU，支持4K显示。接口方面，集成以太网、HDMI、WiFi、蓝牙、串口、4G（选配）。本产品无风扇设计、内置高品质散热片，非常适合工业和行业应用需求。

版本3

采用瑞芯微RK3399（双核Cortex-A72+四核CortexA53）CPU，搭载Android7.1系统，主频最高达1.8GHz。采用Mali-T860 MP4 GPU，支持1080@60fps、4K解码。接口方面，集成以太网、HDMI、WiFi、蓝牙、串口、4G（选配）。本产品无风扇设计、内置高品质散热片，非常适合工业和行业应用需求，是您在人机交互、工控项目上的最佳选择。

版本4

采用瑞芯微RK3566四核A55处理器，主频最高1.8GHz，采用22nm先进工艺，具有低功耗高性能的特点；内置独立NPU算力可达0.8 Tops，最高支持4K输出；接口方面，配置了千兆以太网、USB 3.0、RS232、PCIe等，支持多款外设扩展，是您在工控项目上的最佳选择。

版本5

采用全志A40i，Cortex-A7四核CPU，搭载Android7.1系统，主频最高达1.2 GHz。采用Mali-400 GPU，支持1080解码。接口方面，集成以太网、HDMI、WiFi、蓝牙、串口、4G（选配）。本产品无风扇设计、内置高品质散热片，非常适合工业和行业应用需求。

版本6

采用Amlogic A311D六核（四核A73+双核A53）处理器，主频最高达2.2GHz，采用12nm先进工艺，具有低功耗高性能特点；内置独立NPU，算力可达5.0Tops，最高支持4K输出；接口方面，配置了千兆以太网、RS232、USB 3.0、PCIe等，支持多款外设扩展，是您在工控项目上的最佳选择。

版本7

采用晶晨半导体S905D3四核Cortex-A55处理器，主频最高达1.9GHz，采用12nm先进工艺，具有低功耗高性能特点；内置独立NPU，算力可达1.2Tops，最高支持4K输出；接口方面，配置了1000M以太网、RS232、USB 3.0、PCI-E等接口，支持多款外设扩展，是您在工控项目上的最佳选择。

产品特点

配置10/100/1000Mbps自适应以太网；

内置神经网络NPU，高达1.2Tops算力；

丰富的扩展接口，6路USB接口，2路RS232（可选1路为RS485）；

HDMI 2.1，最高支持4K输出；

内置PCI-E接口，支持域格、移远等多种PCI-E 4G模块（4G为选配）；

支持2.4G & 5G WiFi（标配为单频2.4G WiFi）；

多个功能按键（1个带灯按键，1个烧录键）；

完美支持红外、电容、电阻等多种主流触摸屏，支持主流外设驱动；

支持 Android系统定制，提供系统调用接口API参考代码。

产品硬件指标

主要硬件指标
整机尺寸	157*125*28mm
CPU	晶晨半导体S905D3，四核Cortex-A55， 主频最高达1.9GHz
NPU	最高支持1.2Tops算力
GPU	Mali-G31 MP2
DDR	标配1GB LPDDR4，可选2GB/4GB
Flash	标配8GB，最高支持128GB
HDMI输出	1个，最高支持4K输出
HDMI版本	HDMI 2.1
耳机输出	1路，四段式3.5mm耳机+麦克风插座
USB Host	5个USB2.0，1个USB3.0
USB OTG	1路MicroUSB OTG
串口	2路RS232串口（可选1路为RS485串口）
以太网	1路，10/100/1000M自适应以太网
WiFi频率	2.4G单频（可选2.4G & 5G双频）
WiFi，BT	WiFi 802.11 b/g/n/ac，BT4.0
4G天线	1根（选配）
WiFi天线	1根
TF卡	最高支持128GB
带灯开关	重启
烧录键	固件升级
4G通信	内置PCI-E 4G接口
SIM座	1路Micro-SIM卡座
RTC实时时钟	支持
定时开关机	支持
系统升级	支持本地USB升级
相对湿度	0%~90％（无凝露）
工作温度	0℃~70℃
电源	9V~15V宽压直流

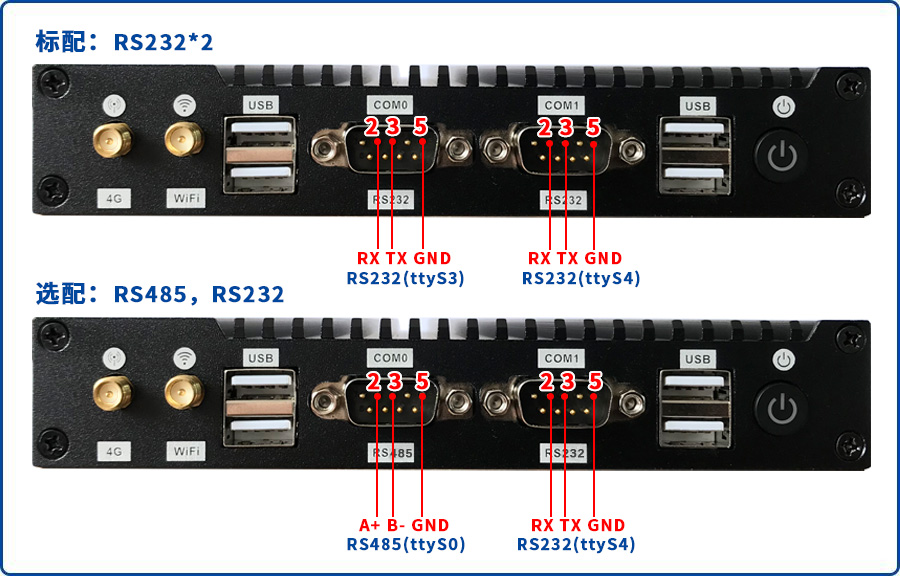

串口定义说明

标配为2路RS232，可选配1路为RS485，串口定义和节点如下图

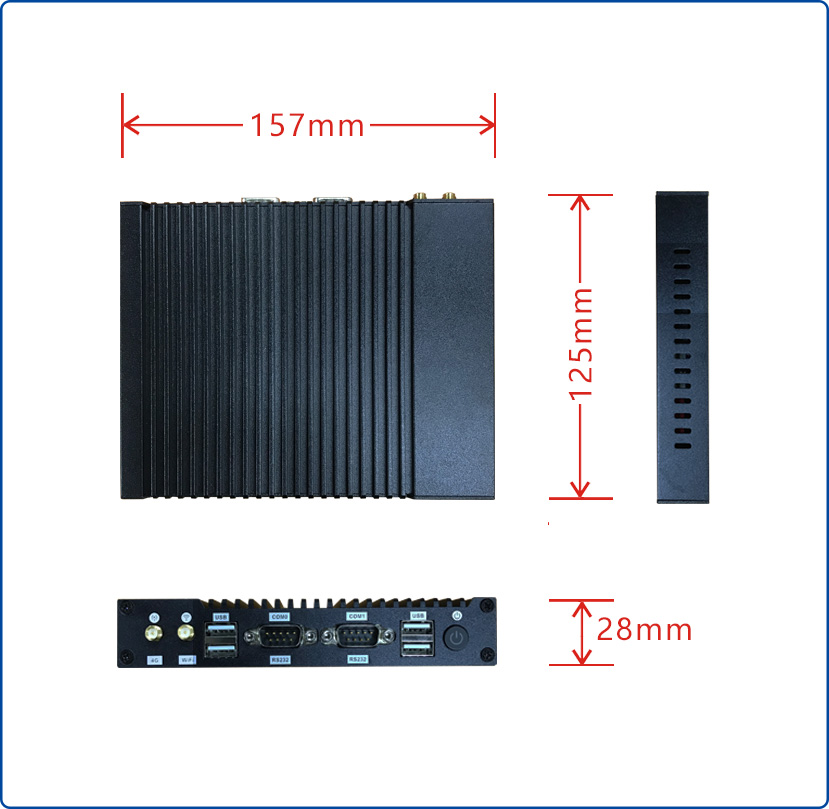

产品尺寸图：



适用范围

属于工控主机，普遍适用于智慧显示终端产品、视频类终端产品、工控领域终端产品，如智能影像、智能交互、边缘AI处理器等。
