I/O

USB 2.0

USB 3.0

COM

J-SW1

J-SW2

JOS

Power button

OPS接口

音频

2× USB2.0，

1xUSB3.0

  1×JUART1（4pin 插针，2.0间距，信号定义：VCC(5V) GND U-TX U-RX）

1×COM1（4pin 插针，2.0间距，RS232串口）

1× 开关插针（信号定义：PS-ON，GND）

1×开机检测插针  (3pin, 信号定义： PWR-Status  GND  PS-ON)

1XLED灯+RESET(需配合主板改动才能用)

1 ×Power button  (开关)

OPS 80 pin

1 × LINE-OUT 3.5 标准接口，支持双声道输出

电源

输入

DC JACK (19V, 2.5mm内径)

板载4pin插座 （12 ～ 19V）

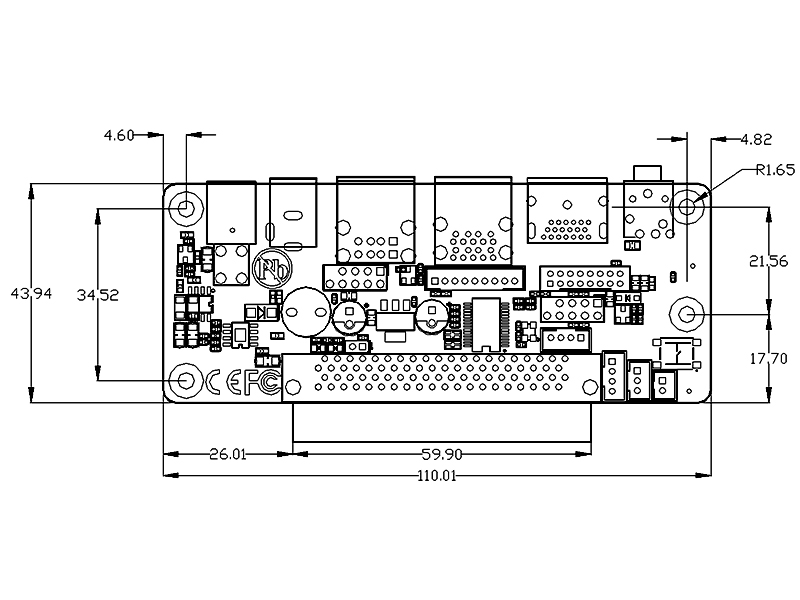

物理参数

尺寸

Thin Mini-ITX，133x44mm

环境

温度

湿度

工作温度：0°C ~60°C   储存温度：-20~70°C

5%~90% 无冷凝

AOS-OPSC2

JAE OPS 80PIN,2个USB2.0,1个USB3.0,HDMI显示输出
