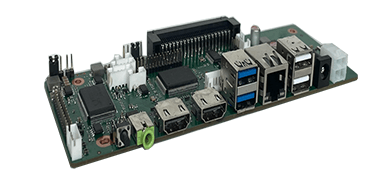

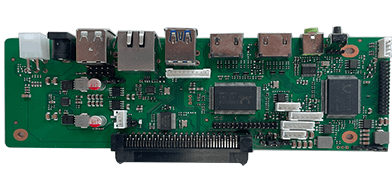

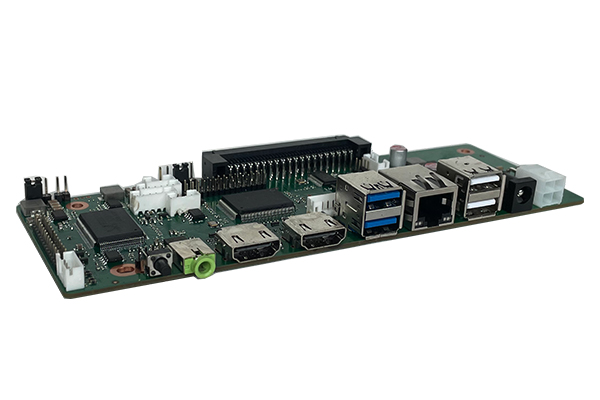

AOS-OPSCHDL2
产品介绍：
产品规格信息：
显示 | JLVDS1
| 1 ×LVDS1/HDMI（可选） 1 × LVDS1/HDMI（可选） 可选 双HDMI输出或者双LVDS点屏（需配我司独显主板使用） | ||
I/O | USB2.0 USB 3.0 网口 开关 JUART1 J-SW1 JP9 JP10 JINCN1 JGHOST1 JPWRLED1 JDET OPS接口 音频 JCTL1 | 4× USB2.0， 1xUSB3.0 1XRJ45千兆网口 1XPOWER开关 1×COM TTL（4pin 插针，2.0间距，信号定义：VCC(5V) GND U-TX U-RX） 1× 开关插针/复位（信号定义：PS-ON，GND；REST,GND） 1X3PIN 3.3V/5V供电可选(信号定义：3.3V（1-2）,5V(2-3)) 1X2PIN 12V供电(信号定义：12V(1-2)JP9配合根据屏幕要求进行选择电压) 1X6PIN 高压板供电(信号定义：19V 19V PWM BLK_EN GND GND) 1X2PIN 一键还原 1X2PIN 电源指示灯 1X2PIN (信号定义：FAN_CTRL LED_DET) OPS 80 pin 1 × LINE-OUT 3.5 标准接口，支持双声道输出
| ||
电源 | 输入 | DC JACK (19V, 2.5mm内径) 板载4pin插座 （12 ～ 19V） | ||
物理参数 | 尺寸 | Thin Mini-ITX，133x44mm | ||
环境 | 温度 湿度 | 工作温度：0°C ~60°C 储存温度：-20~70°C 5%~90% 无冷凝 | ||
产品订购信息：
销售型号 | 说明 |
AOS-OPSCHDL2 | 4个USB2.0,1个USB3.0, HDMI/LVDS +HDMI/LVDS显示可选
|
AOS-OPSCHDL2A | RJ45千兆网口,4个USB2.0,1个USB3.0,HDMI/LVDS +HDMI/LVDS显示可选 |

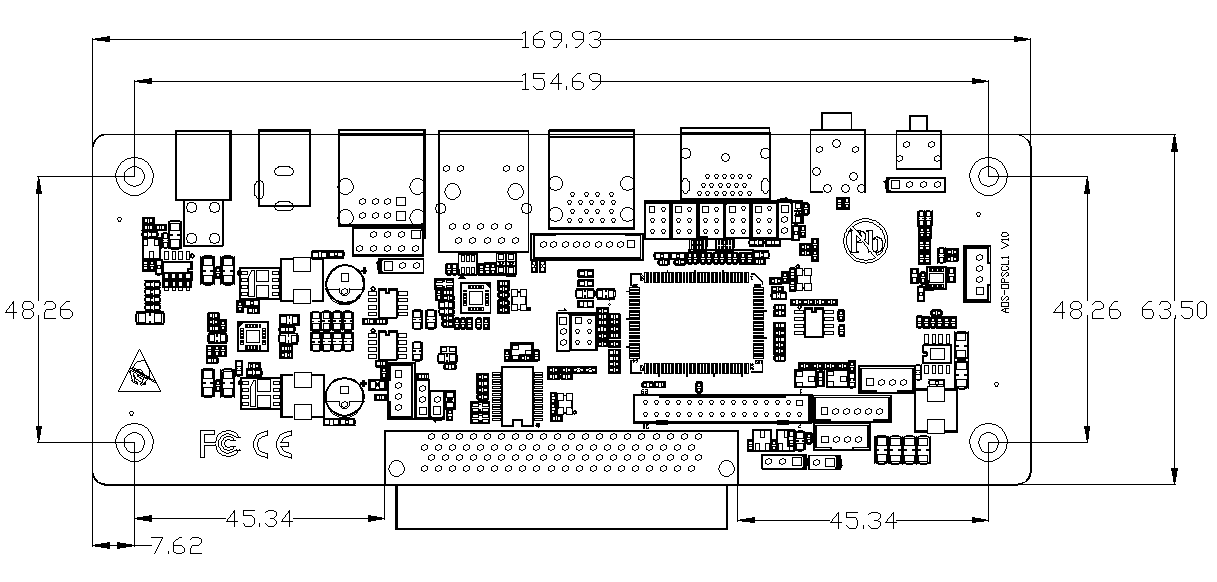

尺寸结构图：
