I/O

USB2.0

USB 3.0

网口

开关

JUART1

J-SW1

JP9

JP10

JINCN1

JGHOST1

JPWRLED1

JDET

OPS接口

音频

      JCTL1

5× USB2.0，

1xUSB3.0

1XRJ45千兆网口(与双层USB2.0可选)

1XPOWER开关

   1×COM TTL（4pin 插针，2.0间距，信号定义：VCC(5V) GND U-TX U-RX）

1× 开关插针/复位（信号定义：PS-ON，GND；REST,GND）

1X3PIN  3.3V/5V供电可选(信号定义：3.3V（1-2）,5V(2-3))

1X2PIN  12V供电(信号定义：12V(1-2)JP9配合根据屏幕要求进行选择电压)

1X6PIN  高压板供电(信号定义：19V 19V PWM BLK_EN GND GND)

1X2PIN  一键还原

1X2PIN  电源指示灯

1X2PIN (信号定义：FAN_CTRL  LED_DET)

OPS 80 pin

1 × LINE-OUT 3.5 标准接口，支持双声道输出

电源

输入

DC JACK (19V, 2.5mm内径)

板载4pin插座 （12 ～ 19V）

物理参数

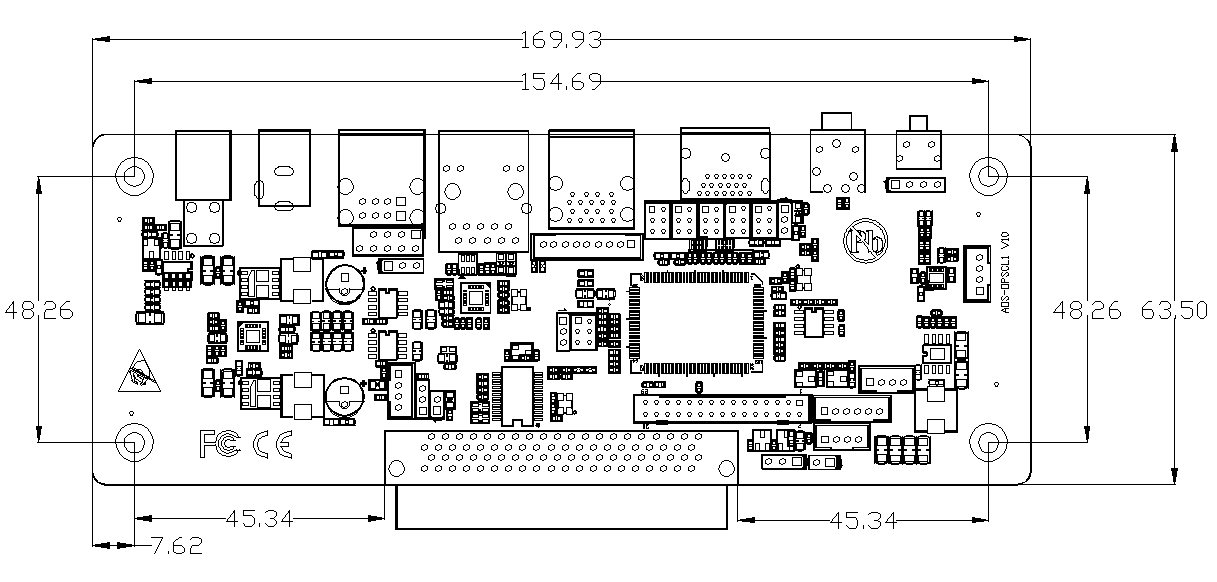

尺寸

Thin Mini-ITX，133x44mm

环境

温度

湿度

工作温度：0°C ~60°C   储存温度：-20~70°C

5%~90% 无冷凝

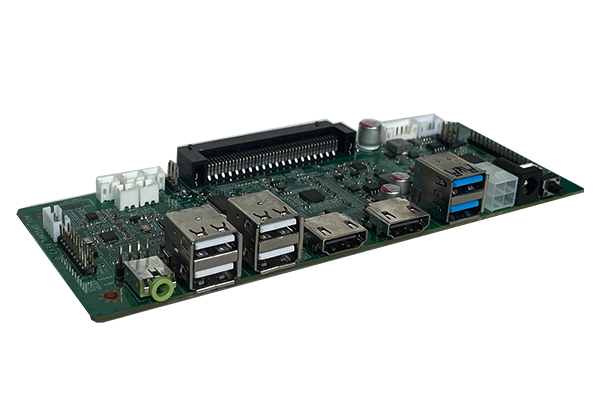

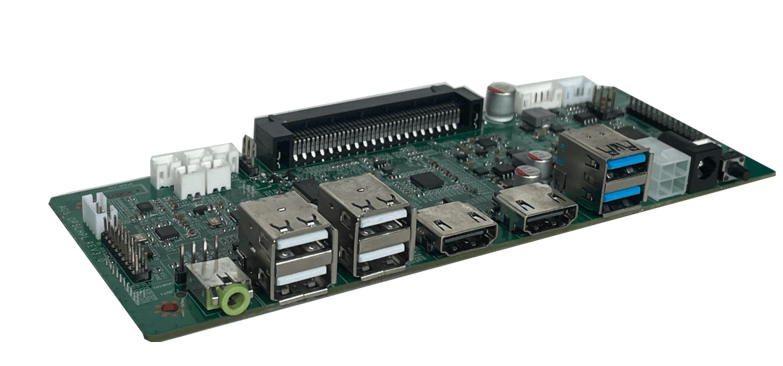

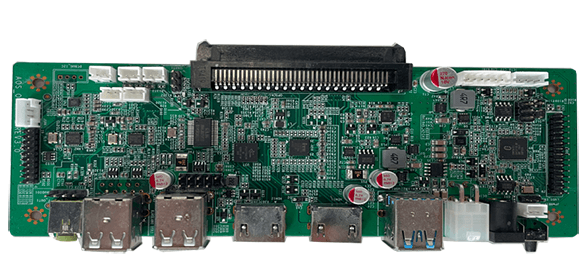

AOS-OPSCHDLA

RJ45千兆网口,3个USB2.0,1个USB3.0,HDMI+HDMI/LVDS显示可选，3W功放
