I/O

JUSBPWR1

JUSB1

JUSB2

JUSB 3.0

JUART1

J-SW1

J-SW2

JO5

JP9

JP10

JBKLT1

JSPK

JDET

OPS接口

音频

JS1-JS5，JO6

1x3PIN USB带电与不带电可选(信号定义：1-2带电，2-3不带电)

1× USB2.0，

2× USB2.0

1xUSB3.0

   1×COM TTL（4pin 插针，2.0间距，信号定义：VCC(5V) GND U-TX U-RX）

1× 开关插针/复位（信号定义：PS-ON，GND；REST,GND）

1×开机检测插针   (4pin, 信号定义： PSON   GND PSOK   VCC3)

1XHDMI CEC插针；(NC CEC VCC)

1X3PIN   3.3V/5V供电可选(信号定义：3.3V（1-2）,5V(2-3))

1X2PIN   12V供电(信号定义：12V(1-2)JP9配合根据屏幕要求进行选择电压)

1X6PIN   高压板供电(信号定义：19V 19V PWM BLK_EN GND GND)

1X4PIN   3W-4OHM功放(信号定义：SPKR-   SPKR+   SPKL-   SPKL+)

1X2PIN (信号定义：FAN_CTRL   LED_DET)

OPS 80 pin

1 × LINE-OUT 3.5 标准接口，支持双声道输出

HDMI选择插针HDMI IN(1-2)、LVDS(2-3)、OUT(1-3)

电源

输入

DC JACK (19V, 2.5mm内径)

板载4pin插座 （12 ～ 19V）

物理参数

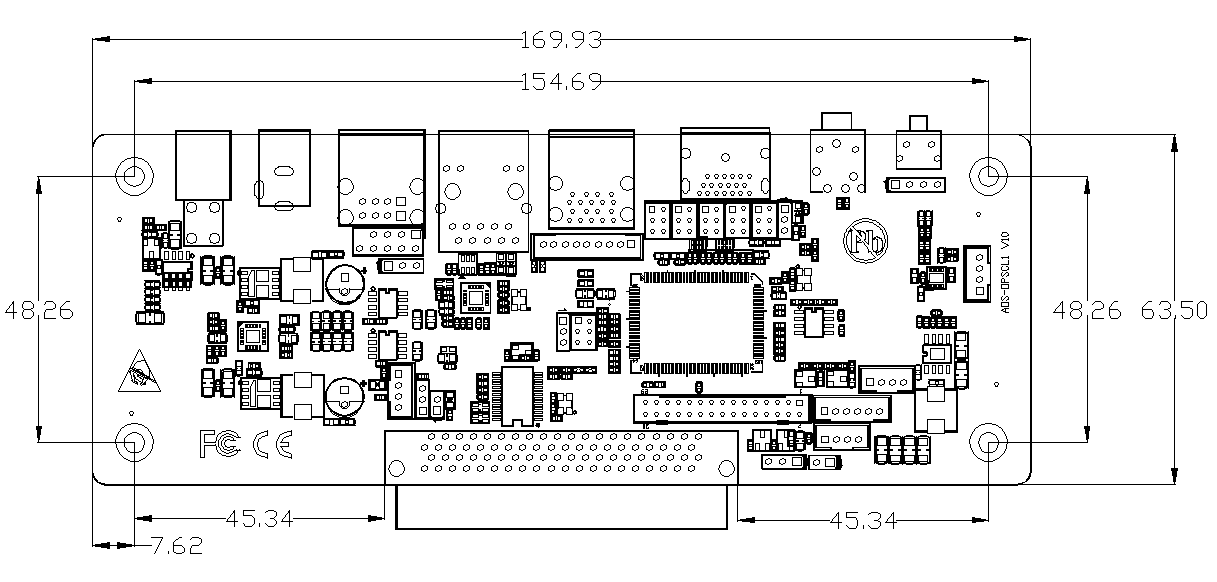

尺寸

Thin Mini-ITX，133x44mm

环境

温度

湿度

工作温度：0°C ~60°C   储存温度：-20~70°C

5%~90% 无冷凝
