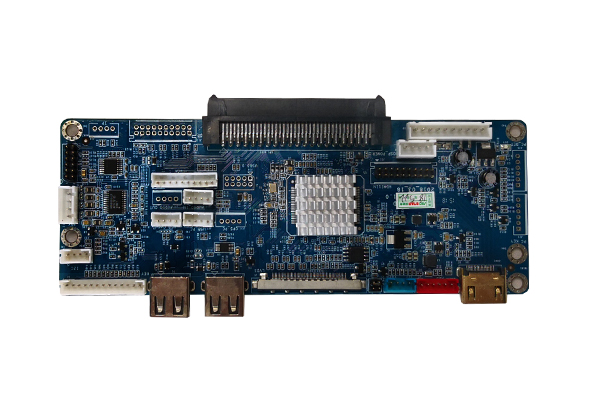

I/O

POWER

ADJ

DEBUG

KEY

LVDS

HDMI2 IN

VGA

USB

AUDEO

SPAK

DP OUT

USB3.0

USB-PC

GPIO

TP UART

PC KEY

AUDEO-OUT

PC DET

PC POWER

1X12PIN   电源输入接口

1X6PIN   背光控制接口

1X4PIN   UART DEBUG遥控按键接口

1X14PIN   TV遥控按键接口

   2X15PIN   LVDS输出接口

   2X2PIN   屏电源选择接口

   2X10PIN   输入扩展接口

   1X10PIN   扩展接口

   1X4PIN   输出接口

1X4PIN   音频输入接口

1X4PIN   喇叭接口

   2X10PIN   DP输出接口

   1XUSB3.0

1XUSB2.0 触摸通讯接口

1X10PIN   System GPIO备用接口

1X4PIN   触摸通讯接口

1X6PIN   System/Android遥控按键接口

1X4PIN     System Audio主机音频输出接口

1X6PIN     System GPIO 开关机运行检测和控制

1X4PIN     OPS主机独立电源

电源

输入

板载4pin插座 （12 ～ 19V）

物理参数

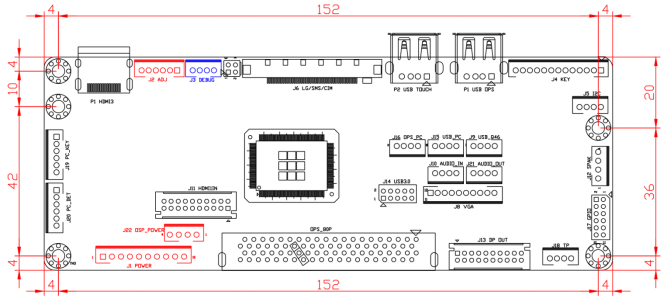

尺寸

Thin Mini-ITX，160x60mm

环境

温度

湿度

工作温度：0°C ~60°C   储存温度：-20~70°C

5%~90% 无冷凝
