I/O

USB2.0

USB 3.0

网口

开关

JUART

J-SW1

JCOM1

JUSB1

J-SW2

JO5

JDET

OPS接口

音频

4× USB2.0(3组带插针)，

1xUSB3.0

1XRJ45 RTL 8152B百兆网口

1XPOWER开关

   1×COM TTL（4pin 插针，2.0间距，信号定义：VCC(5V) GND U-TX U-RX）

1× 开关插针/复位（信号定义：PS-ON，GND；REST,GND）

1× COM RS232

1× USB2.0（VCC,N,P,GND）

1×开机检测插针   (4pin, 信号定义： PSON   GND PSOK   VCC3)

1X3PIN   3.3V/5V供电可选(信号定义：3.3V（1-2）,5V(2-3))

1X2PIN (信号定义：FAN_CTRL   LED_DET)

OPS 80 pin

1 × LINE-OUT 3.5 标准接口，支持双声道输出

电源

输入

DC JACK (19V, 2.5mm内径)

板载4pin插座 （12 ～ 19V）

物理参数

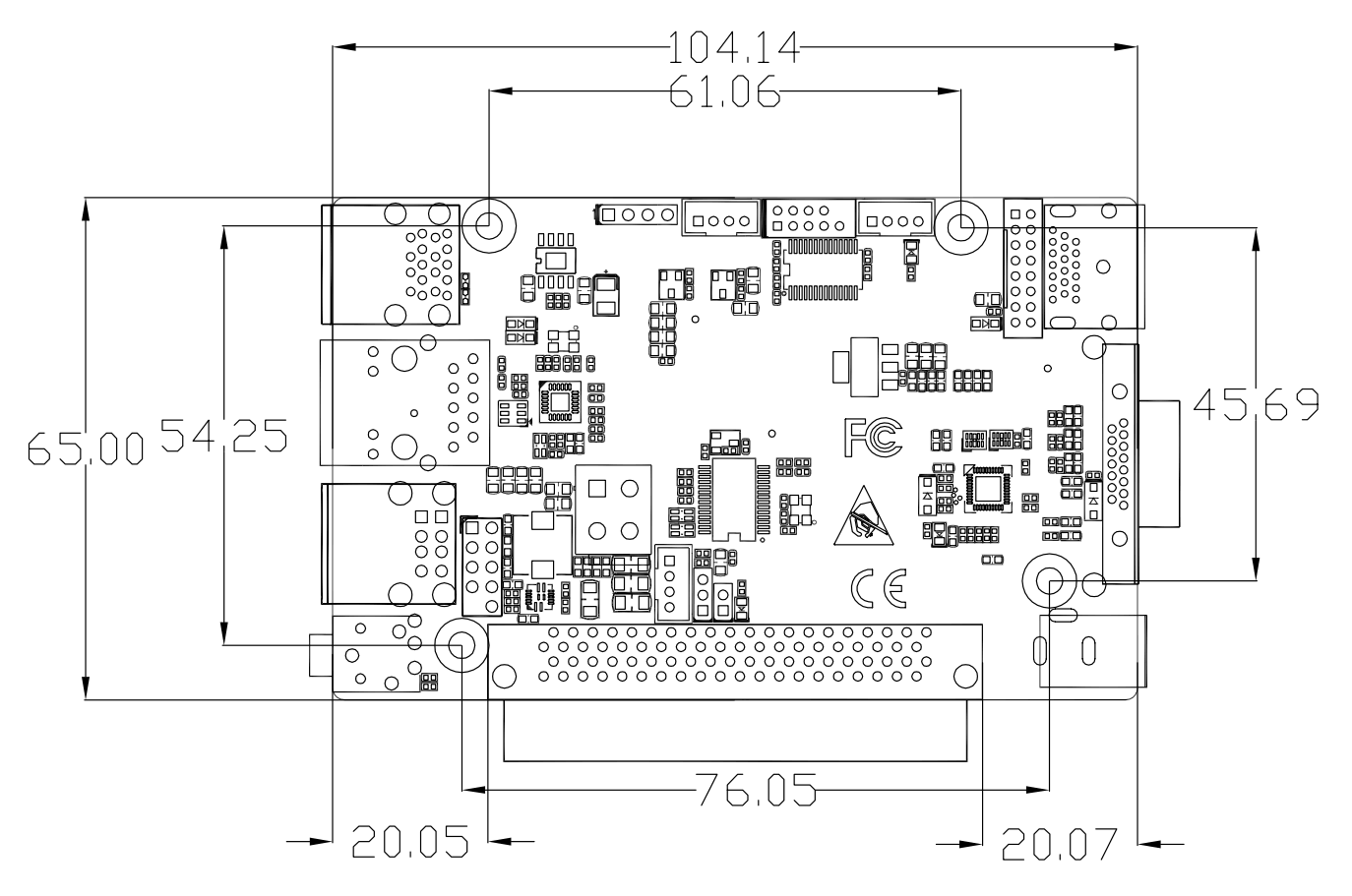

尺寸

Thin Mini-ITX，105x65mm

环境

温度

湿度

工作温度：0°C ~60°C   储存温度：-20~70°C

5%~90% 无冷凝
