芯片组

Intel ® H81 Chipset, TDP 4.1W

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

DDR3-1333/1600, 2*SO-DIMM, up to 16 GB

存储

SATA接口

1*SATA 3.0, 1*SATA 2.0, 1*mSATA

显示

芯片组

输出

Intel CPU 集成 UHD 显示控制器

1*VGA: max resolution up to 1920*1200@60Hz

1*HDMI: max resolution up to 1920*1200@60Hz

网络

芯片

WIFI/4G/5G

1 ×  10/100/1000M（RJ45 LAN）

1 x WIFI/3G/4G （M.2 ）

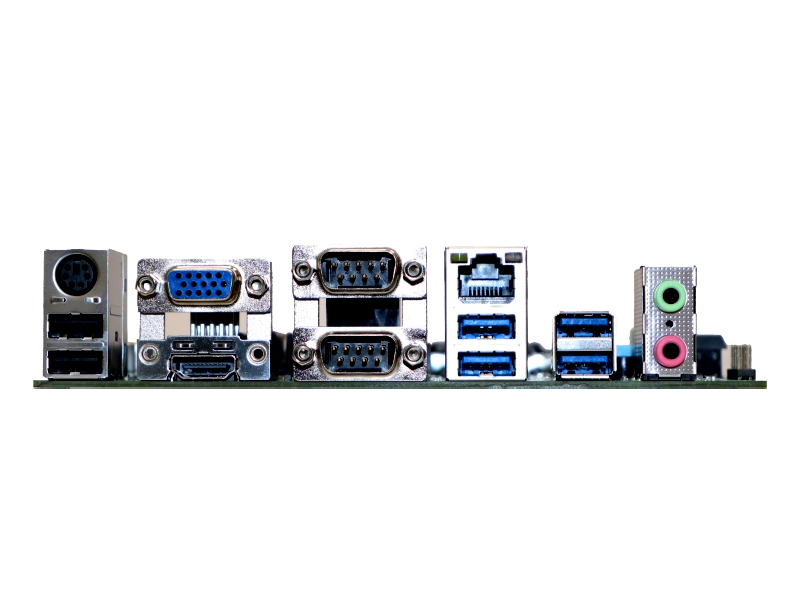

I/O

USB 3.0

HDMI/VGA

COM

DC JACK

音频

RJ45

4x USB3.0(双层 USB 3.0 Type-A)

1× HDMI/VGA

2 × COM

1 × DC JACK接口

1 × LINE-OUT &  MIC-IN

2xRJ45 千兆以太⽹⼝ RTL8111H

板载功能

COM口

USB2.0

LED

GPIO

PCIE

        PS/2

JCASH

10 个 RS232 串⼝(可选6COM COM2/3 支持PIN9 5/12V供电)

2x USB2.0(双层 USB2.0 Type-A)

1*SATA LED

8个GPIO可编程（可选）

1*PCIe x16, 2*Mini-PCIe (1*mSATA, 1*Wifi/3G/4G supported)

1*PS/2

1*JCASH(钱箱接口，搭配HY钱箱板)

电源

输入

额定功耗

DC JACK 12V

30W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

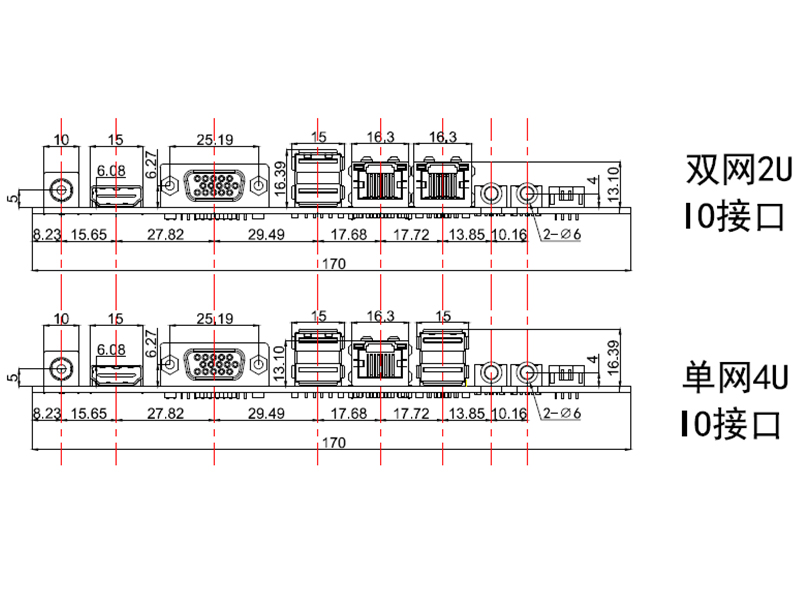

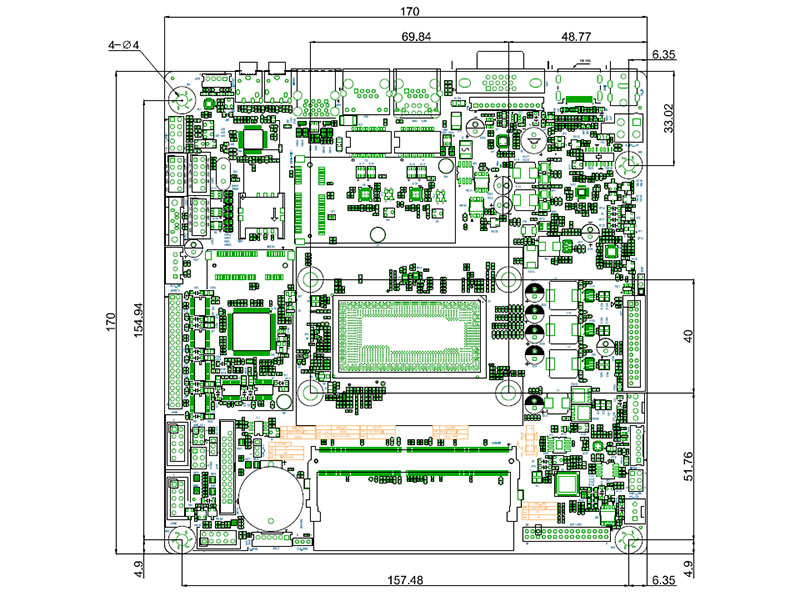

尺寸

170mm (L) x 170mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux/ Server 2008/2012
