芯片组

Intel® SOC

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

1xDDR4 SODIMM 内存插槽,最⼤ 16GB

存储

SATA接口

M.2接口

1xSATA3.0，⽀持 SATA/NVME 协议的 SSD

1xM.2 2242/2280 接⼝

显示

芯片组

输出

Intel CPU 集成 UHD 显示控制器

三个独⽴显示接⼝ VGA/HDMI+LVDS/Edp+EDP ⽀持三显

VGA 最⼤分辨率 1920x1200@60Hz ;HDMI 最⼤分辨率 4096x2160@30Hz

eDP 最⼤分辨率 1920*1080@60Hz ;LVDS 最佳分辨率:1920*1080

网络

芯片

WIFI/4G/5G

1 ×  10/100/1000M（RJ45 LAN）

1 x WIFI/3G/4G （M.2 ）

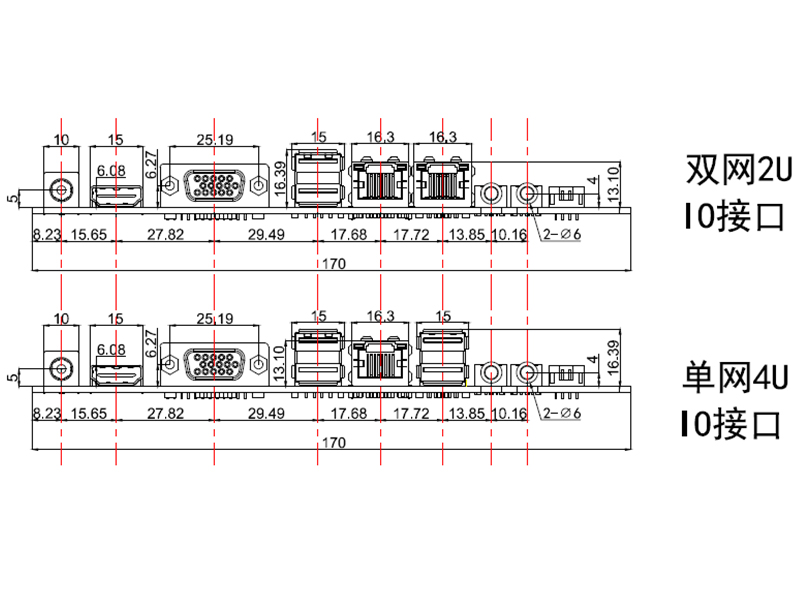

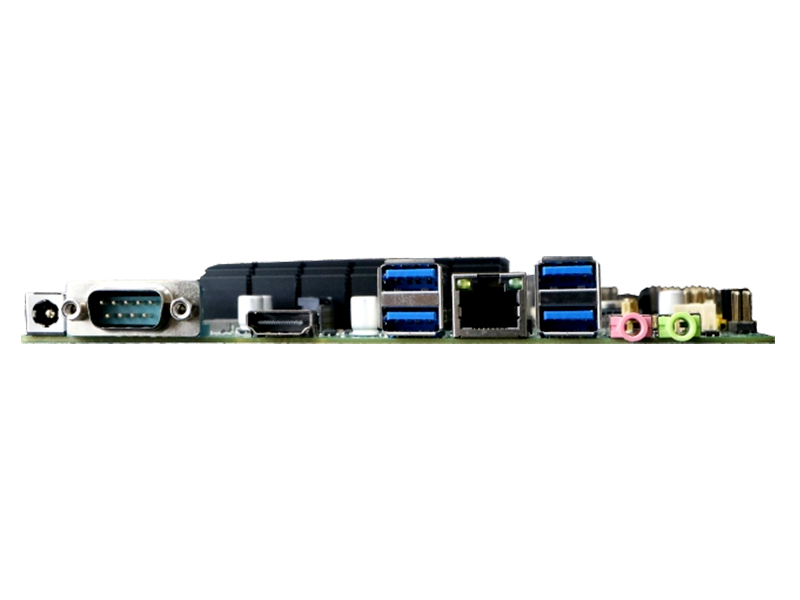

I/O

USB 3.0

HDMI/VGA

DC JACK

音频

RJ45

4x  USB3.0(双层 USB 3.0 Type-A)

1× HDMI/VGA

1 × DC JACK接口

1 × LINE-OUT &  MIC-IN

1 ×RJ45

板载功能

COM口

USB2.0

LPT

M.2

        PS/2

JCASH

1*RS232(可选6COM COM2/3 支持PIN9 5/12V供电)

3 x 2*5N9Pin Header,拓展 6*USB2.0(其中 JUSB3.1/3/5/7PIN 和 M.2 KEY-E             复⽤,BOM 选择,默认 M.2 有效)

1*JLPT(可选)

1 个 M.2 KEY-M(SATA/PCIE X2 ⾃适应)

1 个 M.2 KEY-E(PCIE X1+USB2.0 信号)

1*PS/2

1*JCASH(钱箱接口，搭配HY钱箱板)

电源

输入

额定功耗

DC JACK 12V

30W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

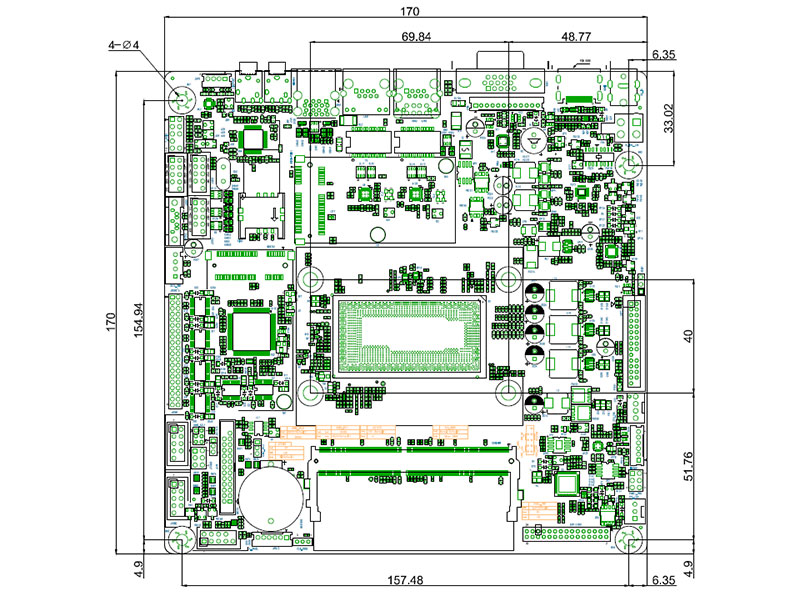

尺寸

170mm (L) x 170mm (W)

环境

温度

湿度

工作温度：0°C ~50°C   储存温度：-20~70°C

5%~90% 无冷凝

操作系统

版本

Windows 10/Windows 11/ Linux
