芯片组

Intel200系列

BIOS

AMI 32Mbit，支持无盘启动、网络唤醒、上电开机、看门狗等功能

内存

容量

2个DDR3 S0-DIMM,1600MHz,最大支持16G(8G*2)

存储

SATA接口

M.2接口

1*SATA 3.0

支持1个M.2插槽(NVME/NGFF)

I/0

DC接口:1个DC接口(DC12V~19V电源输入)

显示接口:1个HDMI1.4A接口(与内置HDMI二选一),1个VGA接口(与内置VGA二选一),4个USB3.0接口

网卡:1个Realtek千兆网卡接口

音频:1个(MIC-In,Line-out)

板载功能

内置USB插针:3组USB2.0插针(可扩展5个USB2.0端口)

SATA接口:1个SATA3.0接口和1个SATA电源接口

M.2接口:1个M.2插槽(NVME/NGFF自动切换)

WIF:1个M.2 WIFI插槽

LVDS功能:1个LVDS30Pin插针，1个6Pin显示屏电压跳帽(3.3V/5V/12V);1个3Pin关闭/打开LVDS插针

LVDS背光功能:1个6Pin INVERTER接口，1个4Pin按键调节背光插针;1个3Pin背光正反向跳帽

音频:1个F_Audio内置插针;1个JAMP内置功放插针

1个JCMOS插针;1个JAT跳帽;一个;一个JTPM插针；1个DEBUG插针(诊断卡)

功能插针:1个FPANEL面板插针；;1个4Pin CPU风扇;1个3Pin SYS风扇

电源

输入

额定功耗

1个DC插座（12V-19V） 1个4Pin内置电源插座

待机功耗:9.5W；满负载功耗:80W

看门狗

输出

间隔

中断、系统重启

255级定时间隔

物理参数

尺寸

170mm (L) x170mm (W)

环境

温度

湿度

工作温度:-10-60°C   工作湿度要求:10%~90%无凝结

存储温度:-25~70°C

操作系统

版本

Windows 10/Windows 11/ Linux

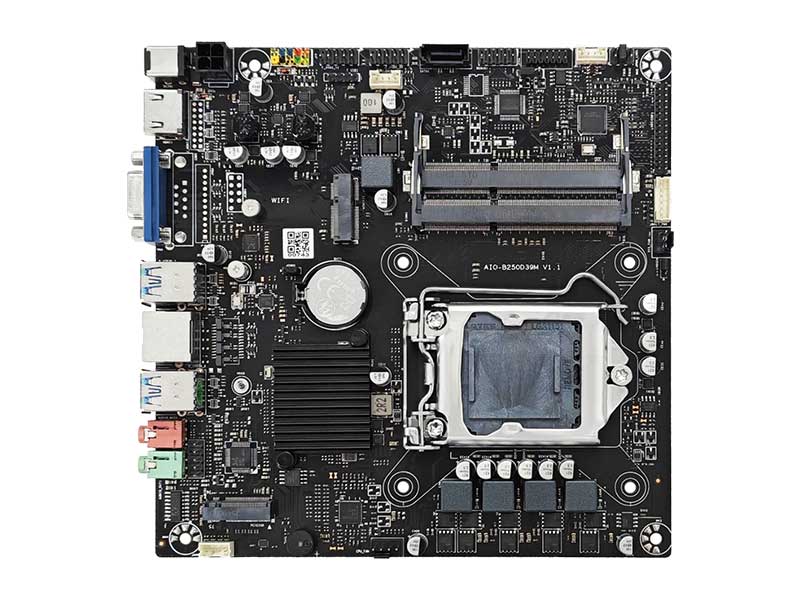

AOS-MMB250D39M

13-6100,13-7100，15-7400.15-8500,13-9100,17-9700
