CPU

Intel® 6~14th i3-6100/i5-7400T/i7-8700/

 i7-9700/i9-9900T/ i3-10100/ i5-11400/i7-12700

/i9-12900/ i9-13900/ I5-14400£¬etc. optional

Chipset

Intel® H110/Q170/H410/Q470/H610/Q670Chipset

BIOS

64MbSPIFLASH

Memory

4G Ö§³Ö2 x DDR4 2133/2400/2666MHzMemory slot, up to 64GB

show

supply1 x VGA£¬1 x DVI-D£¬1 x HDMIDisplay Interface

network

1 x Intel® i211£¬1 x Intel® i219£¬1 x Realtek 8125BG 2.5GNetwork Card

storage

128G  1 x mSATA£¬1 x m.2 M-Key SATA/NVMeX4 2280£¨Q170£©

Optional 2.5-inch or 3.5-inch hard disk slots, Q170

supports dual hard disk RAID0 acceleration/RAID1 mirroring

USB

Default 6 x USB 3.0, more USB ports can be expanded

COM

Default 2 x COM, RS232/422/485 adjustable, high-speed

optocoupler isolation, more COM ports can be expanded

Expansion interface

Optional

Rich interface expansion capabilities, including COM, USB,

SMBUS, PS/2, LPT, 16/32-channel GPIO, multi-port vision card, light source controller

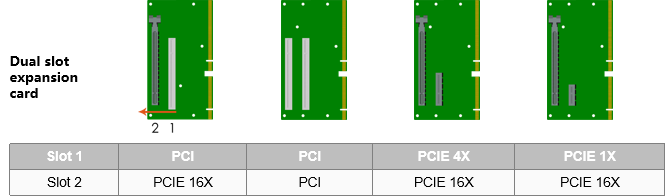

Expansion slot

Optional

Rich slot expansion capabilities, 1 x full-length miniPCIE slot,

expandable wifi module, 4G module, MVB module and other

 general/special modules; 1 x m.2 B-Key 3042/3052 slot, expandable 4G, 5G

 modules, etc.; PCIE16X, 4X (Q170), 1X, PCI slots can be flexibly combined,

dozens of expansion slots are optional

Audio

Realtek sound card, supports Line-out, Mic-in

GPIO

Optional

16/32 GPIO optional

Optional motherboard direct output standard GPIO

Optional optocoupler isolation rugged GPIO, supports

dry contact, wet contact, bidirectional optocoupler isolation, withstand

 voltage up to 80V. Optional NPN, PNP mode. DI is to filter out interference,

no action below 5V. DO is amplified by OD gate, the output current can

reach 300-500mA

Watchdog

Watchdog reset function, supports 1~255 seconds system restart

Power interface

Lockable DC 9~36V power supply interface, with two types of power

 terminals: circular and wired

operating system

Support Win7/8/10/11/Linux

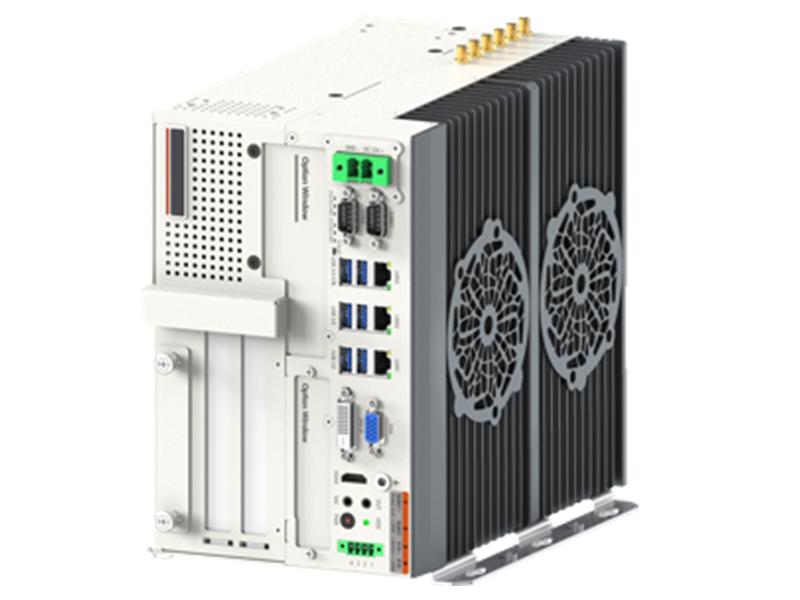

Fanless design

Enclosed fanless body heat dissipation eliminates the potential

malfunction caused by traditional built-in cooling fans and their dust

Temperature control

auxiliary cooling fan

An optional external temperature-controlled auxiliary fan can be installed. When the temperature is

not high, the fan runs at idle speed. When the temperature rises, the fan speed increases until it runs

at full speed. It is easy to disassemble and maintain. For high-temperature and closed environments,

 an external temperature-controlled auxiliary cooling fan can be installed to assist in cooling, enhance cooling, improve system

operation comfort, and enhance system stability.

Placement

Horizontal placement and fixing method, multi-slot model supports vertical placement and fixing method

EMC/Certification

CE/FCC/CCC

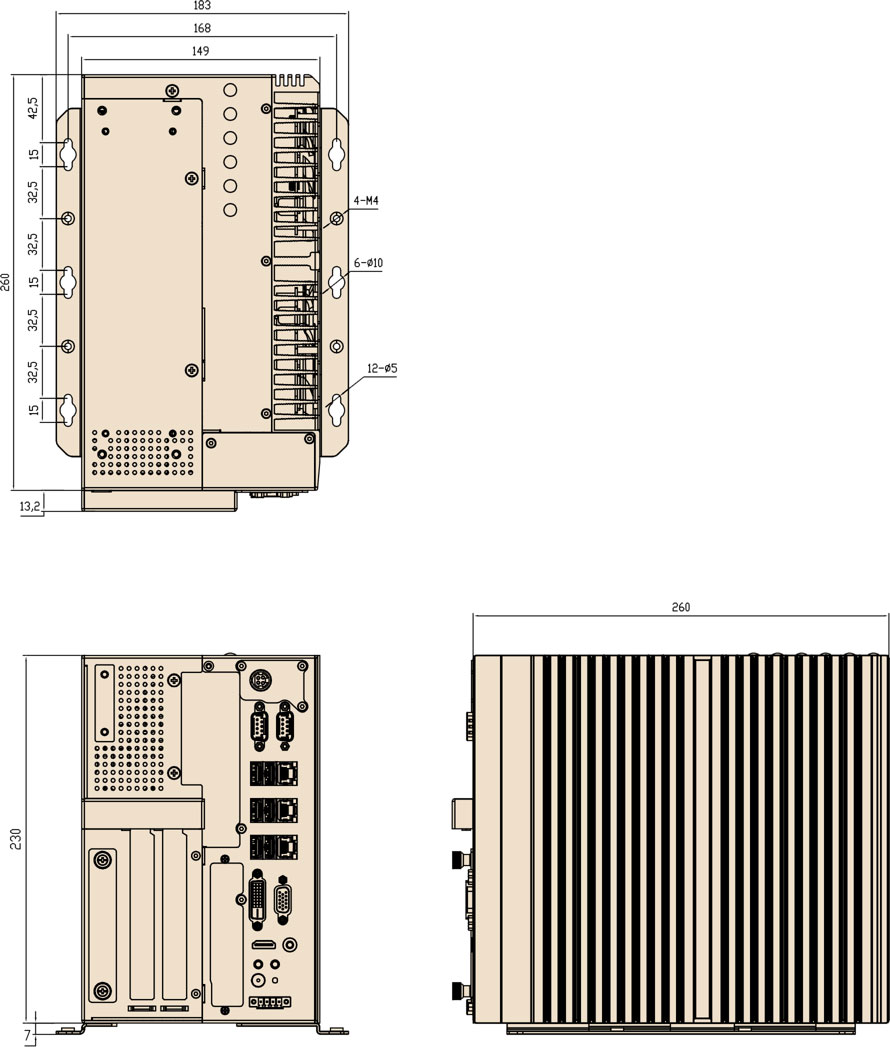

Product size

260mm (L) x 230mm (W) x 183mm (H)

I5-14400

10 cores

2.5G

4.7G

65W

I9-13900

24 cores

2.0G

5.6G

65W

I7-13700

16 cores

2.1G

5.2G

65W

I5-13400

10 cores

2.5G

4.6G

65W

I3-13100

4 cores

3.4G

4.5G

60W

I9-12900

16 cores

2.4G

5.1G

65W

I7-12700

12 cores

2.1G

4.9G

65W

I5-12400

6 cores

2.5G

4.4G

65W

I3-12100

8 cores

3.3G

4.3G

60W

I7-11700

8 cores

2.5G

4.9G

65W

I5-11400

6 cores

2.4G

4.4G

45W

I3-11100

4 cores

3.1G

4.6G

65W

I7-10700

8 cores

2.9G

4.8G

65W

I5-10400

6 cores

2.9G

4.3G

65W

I3-10100

4 cores

3.6G

4.3G

65W

I9-9900T

8 cores

2.1G

4.4G

35W

I7-9700

8 cores

3.0G

4.7G

65W

I5-9400

6 cores

2.9G

4.1G

65W

 I3-9100

4 cores

3.7G

4.2G

65W

 I7-8700

6 cores

3.2G

3.3G

35W

I5-8400

6 cores

2.8G

4.0G

65W

I3-8100

4 cores

3.6G

4.0G

65W

I7-7700

4 cores

3.6G

4.2G

65W

I5-7400T

4 cores

2.4G

3.0G

35W

i5-7400

4 cores

3.0G

3.5G

65W

I7-6700

4 cores

3.4G

4.0G

65W

I5-6400

4 cores

2.7G

3.3G

65W

I3-6100

2 cores

3.7G

3.0G

51W
